Programarea aplicatiilor SCADA in mediul WinCC

Utilizarea limbajului de programare VBS in mediul WinCC

1.Controale de intrare-iesire

    Aplicatiile SCADA simple se pot crea in principiu fara a utiliza notiuni de programare. Aplicatiile mai complexe nu pot fi realizate decat utilizand facilitatile oferite de limbajele de programare ANSI C si VB incluse in mediul de dezvoltare WinCC

Controale de tipul on/off

    Folosind Graphics Designer vom crea o pagina grafica "led1" pentru a simula comanda de alimentare cu energie a unui proces. Alimentarea va fi semnalizata in pagina grafica prin aprinderea unui LED. LED-ul va avea doua stari. Starea stins de culore gri si starea aprins, de culoare verde.

    Se va defini un Internal Tag -L1 de tip boolean care va fi modificat de Toggle button si afisat de un cerc caruia i se va seta Background color in functie de L1

    Display Library -- Operation -- Toggle Buttons -- On_Off_1
       - se seteaza Properties -- Tag -- Assignment -- Dynamic -- Tag -- L1 --Update 250 ms
    Standard Objects -- Circle
       - se seteaza Properties -- Efects -- Global Color Scheme -- No
       - se seteaza Properties -- Colors -- Background color -- Dynamic -- Dynamic Dialog -- Tag -- L1 -- Bolean

    Se observa ca nu se poate seta Update Time, acesat fiind setat implicit la 2 s. Vom folosi alta metoda prin utilizarea Smart Objects-ului -- Status Display in urmatoarea pagina grafica "led2"
    Smart Objects -- Status Display
      -se atribuie Tag -- L1 -- Update 250 ms
      -se atribuie imagini pentru 0 si pentru 1 corespunzatoare lui L1. Se face click dreapta pe simbol si se alege Configuration Dialog. Se aduc imaginile cu Browse si apoi se trag pe starea 0 respectiv starea 1.

    Se pot utiliza simbolurile existente in biblioteca. Pentru a realiza un Set simbol de vane controlat de doua butoane on respectiv off. In continuare se vor alege doua simboluri din biblioteca atfel: un simbol pentru vana on si un simbol pentru vana off si se vor plasa pe Layer-uri diferite in urmatoarea pagina grafica "led3" . Plasarea pe diferite Layer-uri se poate face sii dupa plasarea simbolurilor prin setarea proprietarii Layer astfel:
       - se seteaza Properties -- Layer -- se alege Layer-ul corespunzator.

    Pentru valva off, se seteaza
      -- Properties -- Miscellaneus -- Display -- No

    Se plaseaza doua butoane unul On si altul Off
    Windows Objects -- Button -- Text -- On
      -- Properties -- Events -- Mouse -- Action -- VBS Action

Sub OnClick(ByVal Item)

Dim Valva1_r
Set Valva1_r = ScreenItems("Gruppe43")
Dim Valva1_v
Set Valva1_v = ScreenItems("Gruppe45")
Valva1_r.Visible=False
Valva1_v.Visible=True

End Sub

Windows Objects -- Button -- Text -- Off
-- Properties -- Events -- Mouse -- Action -- VBS Action

Sub OnClick(ByVal Item)

Dim Valva1_r
Set Valva1_r = ScreenItems("Gruppe43")
Dim Valva1_v
Set Valva1_v = ScreenItems("Gruppe45")
Valva1_r.Visible=True
Valva1_v.Visible=False

End Sub

Controale alfanumerice de intrare/iesire

    Vom crea o noua pagina grafica "afisd_01" ,in care vom afisa un text la apasarea unui buton.
    Afisarea textului se face utilizand un obiect standard
    Standard Objects -- Static Text -- Text=Loc mesaj
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

Dim objTxt
Set objTxt = ScreenItems("Static Text1")
objTxt.Text="Ati apasat butonul START "

End Sub

    Se poate folosi pe post de consola Smart Object-ul Applications Windows

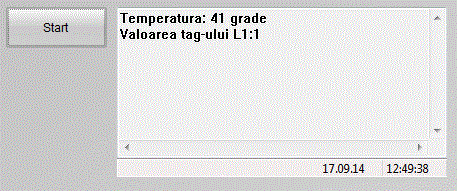

    Vom crea o noua pagina grafica "afisd_02" ,in care vom afisa valoarea tag-urilor Temp si L1
    Plasam urmatoarele elemente:
    Smart Objects -- Applications Windows
       - se seteaza Global Script -- GSC Diagnostics
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

Dim objTag_T
Dim objTag_L1
Set objTag_T = HMIRuntime.Tags("Temp")
Set objTag_L1 = HMIRuntime.Tags("L1")
objTag_T.Read
objTag_L1.Read
HMIRuntime.Trace "Temperatura: " & objTag_T.Value & " grade "  & vbCrLf &
"Valoarea tag-ului L1:"& objTag_L1.Value & vbCrLf

End Sub

    Pentru afisari in format binar se poate folosi controlul 8 bit Display +I/O Field aflat in Global Library
    Vom crea o noua pagina grafica "afisd_03" ,in care vom afisa valoarea tag-ului Temp in format binar. Plasam urmatoarele elemente:

    Display Library -- Displays -- Displays -- 8 bit Display +I/O Field
       - se seteaza Properties pentru 8 bit Display -- User Defined2 -- Byte Value -- Tag -- Temp --Update 250 ms
       - se seteaza Properties pentru I/O Field -- InputOutput -- OutputValue -- Tag -- Temp --Update 250 ms
    Windows Objects -- Slider Obiect -- Tag -- Temp -- Update 250ms

    Vom crea o noua pagina grafica "afisd_04" ,in care vom introduce valoarea tag-ului Temp de la tastatura folosind un Smart Object I/O Field. Plasam urmatoarele elemente:
    Standard Objects -- Static Text
    Smart Objects -- I/O Field
       - se seteaza: Tag -- Temp -- Update 250ms
       - se completeaza Events -- Keyboard -- Press cu urmatoarea procedura:

Sub OnKeyDown(ByVal Item, ByVal nChar, Byval nRepCnt, ByVal nFlags)

Dim objTxt
Dim objCtrl
Set objTxt = ScreenItems("Static Text1")
Set objCtrl = ScreenItems("I/O Field2")
objTxt.Text=objCtrl.InputValue

End Sub

    Pentru afisari de mesaje se poate folosi si fereastra "Message Box" astfel:

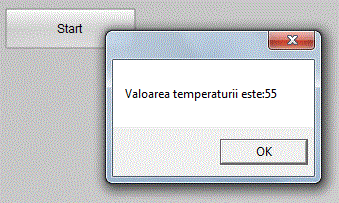

    In pagina grafica "afisd_05" plasam urmatoarele obiecte:
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

 Dim txt
 Dim objTag
 Set objTag = HMIRuntime.Tags("Temp")
 objTag.Read
 txt= "Valoarea temperaturii este:"
 MsgBox txt & objTag.Value

End Sub

Controale grafice de intrare/iesire

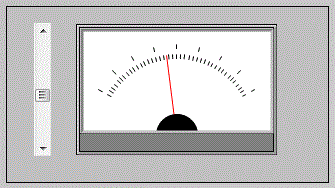

    Vom crea o noua pagina grafica "afis_01" , care permite modificarea valorii tag-uli Temp de tipul Unsigned 8-biti predefinit anterior.
    Pentru modificarea dinamica a valorii tag-ului Temp se va folosi un Slider Object.
    Afisarea valorii tag-ului se face prin intermediul unui control de tip Meter.

    Display Library -- Meters -- Meter2
       - se seteaza Properties -- User Defined2 -- Process --Dynamic -- Tag -- Temp --Update 250 ms
    Windows Objects -- Slider Obiect -- Tag -- Temp -- Update 250ms

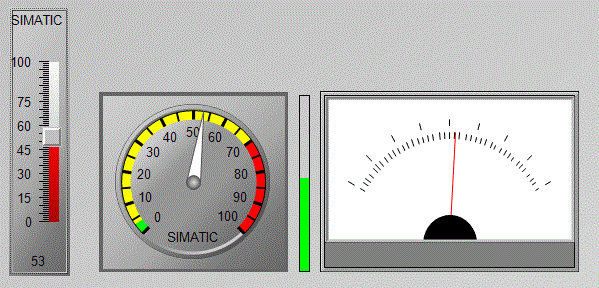

    Vom crea o noua pagina grafica "afis_02" , care contine:

    Controls -- Activx Controls -- Wincc Gauge Control
       - se seteaza Properties -- Control Properties -- Value -- Tag -- Temp -- -- Update 250ms

    Controls -- Activx Controls -- Wincc Slider Control
       - se seteaza Properties -- Control Properties -- Position -- Tag -- Temp -- -- Update 250ms

    Windows Objects -- Rectangle
      -- Properties -- Rectangle -- Filling -- Fill Level -- Tag -- Temp --Update 250 ms
      -- Properties -- Rectangle -- Dynamic Filling -- Yes

    Display Library -- Meters -- Meter2
       - se seteaza Properties -- User Defined2 -- Process --Dynamic -- Tag -- Temp --Update 250 ms

2. Instructiuni decizionale

Instructiunea If ... Then / Else:

Instructiunea If ... Then / Else se foloseste pentru a executa o instructiune sau o secventa de instructiuni cand valoare logica a unei expresii este adevarata si alta instructiune sau o secventa de instructiuni pentru cazul cand valoarea logic a aceleiasi expresii nu este adevarata.

Formatul instructiunii:

    if expresie logica Then
      instructiuni
    Else
      instructiuni
    End If

Aplicatii care utilizarea instructiuni decizionale

    Vom incerca sa utilizam in continuare instructiunea If ... Then / Else pentru a controla functionarea butonului Pornit/ Oprit.

   Vom realiza aplicatia "if_01" vom implementa on buton on/off.

    Vom plasa un Smart Objects -- Status Display
      -setam -- Tag -- L1 -- Update 250 ms
      -tribuim imagini pentru 0 si pentru 1 corespunzatoare lui L1
   Se plaseaza un buton start din Windows Objects -- Button -- Text = On/Off
       -se completeaza -- Properties -- Events -- Mouse -- Action -- VBS Action -- cu urmatoarea procedura

Sub OnClick(Byval Item)

Dim x
Set x = HMIRuntime.Tags("L1")
x.Read
Dim Tag_L1
Set Tag_L1 = HMIRuntime.Tags("L1")
Tag_L1.Read
If x.Value=1 Then
Tag_L1.Value=False
Else
Tag_L1.Value=True
End If
Tag_L1.Write

End Sub

   Urmatoarea aplicatie "if_02" vom implementa on buton on/off din simboluri.
   Se plaseazadoua simboluri pe Layer-uri diferite
       -se completeaza pentru fiecare simbol -- Properties -- Events -- Mouse -- Action -- VBS Action -- cu urmatoarea procedura

Sub OnClick(Byval Item)

Dim x
Set x = HMIRuntime.Tags("L1")
Dim Tag_L1
Set Tag_L1 = HMIRuntime.Tags("L1")
Dim Valva1_r
Set Valva1_r = ScreenItems("Polygon4")
Dim Valva1_v
Set Valva1_v = ScreenItems("Polygon5")
Tag_L1.Read
x.Read
If x.Value=1 Then
Tag_L1.Value=False
Valva1_v.Visible=False
Valva1_r.Visible=True
Else
Tag_L1.Value=True
Valva1_r.Visible=False
Valva1_v.Visible=True
End If
Tag_L1.Write

End Sub

In acest moment dublul simbol functioneaza, insa la actionarea, dar la apasarea Toggle Button-ului, simbolul valvei ramane nemodificat. Va trebui sa mai scriem o procedura declansata pe unul din evenimentele paginii grafice care sa actualizeze in permanenta starea valvei cand tag-ul corespunzator valvei este actionat din alta parte

Am folosit proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- VBS Action, urmatorul script

Dim Tag_L1
Set Tag_L1 = HMIRuntime.Tags("L1")
Dim Valva1_r
Set Valva1_r = ScreenItems("Polygon4")
Dim Valva1_v
Set Valva1_v = ScreenItems("Polygon5")
Tag_L1.Read
If Tag_L1.Value=1 Then
Valva1_v.Visible=True
Valva1_r.Visible=False
Else
Valva1_r.Visible=True
Valva1_v.Visible=False
End If

   Dupa care am setat Triger-ul la 250 ms

    Sa reluam aplicatia afis_01 dar de data aceasta sa nu mai modificam manual valoarea tag-ului Temp, sa modificam dinamic valoarea.
    Realizam o noua pagina grafica "if_03" pe care plasam toate elementele de pe afis_01 si in plus:
   Folosim din nou proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- VBS Action, scriptul de jos si setam Triger-ul la 250 ms.

Function Width_Trigger(ByVal Item)
Dim objTag
Set objTag = HMIRuntime.Tags("Temp")
objTag.Read
objTag.Value = objTag.Value + 10
If objTag.Value>100 Then
objTag.Value=1
End If
objTag.Write
End Function

3. Istructiuni repetitive

Instructiunea Do While

Instructiunea Do While Se foloseste pentru a executa repetitiv o instructiune sau o secventa de instructiuni atata timp cat o expresie este adevarata.

Formatul instructiunii:

    Formatul instructiunii
    Do While (expresie)
      instructiuni
    Loop

    Instructiunea se executa repetat at�ta timp c�t valoarea expresiei este adevarata. Testul are loc �naintea fiecarei executii a instructiunii. Modul de functionare al instructiunii este urmatorul:

Se testeaza expresia din paranteze. Daca ea este adevarata (sau expresia din paranteze are o valoare diferita de zero)

Se executa corpul instructiunii while

Se reia testarea si executia pana expresia devine falsa (sau valoarea expresiei din paranteze este zero)

Se continua executia cu instructiunea de dupa corpul instructiunii while, deci instructiunea while se termina.

Aplicatii care utilizeaza instructiunea Do While

    Sa realizam un program care afiseaza primele 10 numere naturale.

    Folosind Smart Object-ul Applications Windows vom afisa primele 10 de numere naturale
    Vom crea o noua pagina grafica "while_01" ,in care afisam primele 10 de numere naturale
    Plasam urmatoarele elemente:
    Smart Objects -- Applications Windows
       - se seteaza Global Script -- GSC Diagnostics
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

Dim i
i=1
 Do While i <= 10
	HMIRuntime.Trace "I=: " & i & vbCrLf
	i=i+1
 Loop

End Sub

Instructiunea For

Instructiunea For se foloseste pentru a executa repetitiv o instructiune sau o secventa de instructiuni. De obicei implementeaza structura ciclica cu numar cunoscut de pasi.

Formatul instructiunii:

    Instructiunea For are urmatorul format:

    For expresie1 To expresie2
        instructiuni;
    Next
     expresie1 constituie initializarea ciclului si se executa o singura data �naintea ciclului.
     expresie2 specifica testul care controleaza ciclul. El se executa �naintea fiecarei iteratii. Daca conditia din test este adevarata atunci se executa corpul ciclului, care consta de cele mai multe ori �n modificarea valorii variabilei de control al ciclului.
     Se incrementeaza variabila din expresie1
     Se revine apoi la reevaluarea conditiei. Ciclul se termina c�nd expresie2 devine falsa.

Aplicatii care utilizeaza instructiunea For

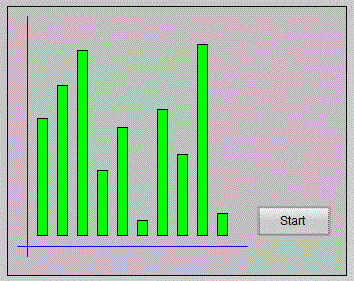

   Vom realiza aplicatia "for_01" in care afisam random 10 dreptunghiuri de inaltimi diferite.
   Se plaseaza 10 dreptunghiuri cu numele Rectangle1, Rectangle2,...,Rectangle 10 din Standard Objects -- Rectangle
       -se seteaza -- Properties -- Color -- Background Color -- la culoarea dorita
       -se seteaza -- Properties -- Effects -- Global Color Scheme = No
   Se plaseaza un buton start din Windows Objects -- Button -- Text = Start
       -se completeaza -- Properties -- Events -- Mouse -- Action -- VBS Action -- cu urmatoarea procedura

Sub OnClick(Byval Item)
	Dim x
	Dim i
	Dim v_bar
	For i=1 To 10
		Set v_bar = ScreenItems("Rectangle" +CStr(i))
		x=200*Rnd()
		v_bar.Height=x
		v_bar.Top=290-x
	Next
End Sub

Se poate utiliza proprietatea FillingIndex si se seteaza in procente nivelul de umplere al figurii. Realizam astfel aplicatia "for_01_01"

Sub OnClick(ByVal Item)
	Dim x
	Dim i
	Dim v_bar
	For i=1 To 10
		Set v_bar = ScreenItems("Rectangle" +CStr(i))
		x=100*Rnd()
		v_bar.FillingIndex=x
	Next
End Sub

    Folosind Smart Object-ul Applications Windows vom afisa primele 25 de numere naturale

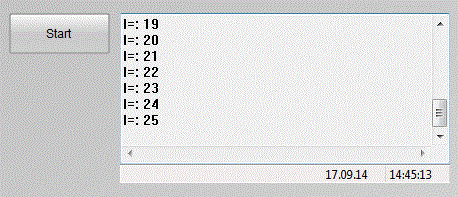

    Vom crea o noua pagina grafica "for_02" ,in care primele 25 de numere naturale
    Plasam urmatoarele elemente:
    Smart Objects -- Applications Windows
       - se seteaza Global Script -- GSC Diagnostics
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

Dim i
For i=1 To 25
HMIRuntime.Trace "I=: " & i & vbCrLf
Next

End Sub

Instructiunea Do Until

    Formatul instructiunii
    Do Until (expresie)
      instructiuni
    Loop

    Instructiunea se executa repetat pana cand valoarea expresiei devine adevarata.
    Testul are loc �naintea fiecarei executii a instructiunii.
    Instructiunea Do Until se foloseste atunci cand se cunoaste conditia finala pana la care se repeta secventa de instructiuni

Aplicatii care utilizeaza instructiunea Do Until

    Pentru afisari repetitive de mesaje se va folosi fereastra "Message Box" astfel:
    In pagina grafica "until_01" plasam urmatoarele obiecte:
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)
Dim val_r, rasp
Randomize			' Initializare generator numere aleatoare
Do Until rasp = vbNo
 val_r = Int((9 * Rnd) + 1)	' Generare numar aleator intre 0-9.
 MsgBox " Numarul aleator intre 0-9 este: " & val_r
 rasp = MsgBox ("Reluati ? ", vbYesNo)
Loop

End Sub

4. Proceduri si functii

Functiile sunt des utilizate pentru realizarea aplicatiilor SCADA. Majoritatea butoanelor, prin intermediul evenimentelor lanseaza secvente de cod impachetate in cadrul unor functii. Exista o varietate mare de functii astfel avem functii cu sau fara parametri, functii care returneaza sau nu valori.

Proceduri
O procedura se defineste astfel:

     Sub  Nume_functie (lista_param_ formali)
      declaratii_variabile_locale
      instructiuni
     End Sub

    Prima linie reprezinta antetul procedurii, �n care se indica: numele procedurii, lista parametrilor formali si tipul lor.
    Lista_param_formali (�ncadrata �ntre paranteze rotunde) consta �ntr-o lista (enumerare) care contine tipul si identificatorul fiecarui parametru de intrare, despartite prin virgula. Daca lista parametrilor formali este vida, �n antet, dupa numele functiei, apar doar parantezele ( ).
    Corpul procedurii este un bloc, care implementeaza algoritmul de calcul folosit de catre procedura. �n corpul functiei apar (�n orice ordine) declaratii pentru variabilele locale si instructiuni.

Aplicatii care utilizeaza proceduri

   Sa reluam aplicatia "if_02" in care am implement on buton on/off din simboluri.
   Dupa ce am plasat doua simboluri pe Layer-uri diferite am completa pentru fiecare simbol -- Properties -- Events -- Mouse -- Action -- VBS Action -- cu urmatoarea procedura

Sub OnClick(Byval Item)
	Dim x
	Set x = HMIRuntime.Tags("L1")
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags("L1")
	Dim Valva1_r
	Set Valva1_r = ScreenItems("Polygon4")
	Dim Valva1_v
	Set Valva1_v = ScreenItems("Polygon5")
	Tag_L1.Read
	x.Read
	If x.Value=1 Then
		Tag_L1.Value=False
		Valva1_v.Visible=False
		Valva1_r.Visible=True
	Else
		Tag_L1.Value=True
		Valva1_r.Visible=False
		Valva1_v.Visible=True
	End If
	Tag_L1.Write
End Sub

Am mai scris o procedura declansata pe unul din evenimentele paginii grafice care sa actualizeze in permanenta starea valvei cand tag-ul corespunzator valvei este actionat din alta parte.

Am folosit proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- VBS Action, urmatorul script

Function Width_Trigger(ByVal Item)
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags("L1")
	Dim Valva1_r
	Set Valva1_r = ScreenItems("Polygon4")
	Dim Valva1_v
	Set Valva1_v = ScreenItems("Polygon5")
	Tag_L1.Read
	If Tag_L1.Value=1 Then
		Valva1_v.Visible=True
		Valva1_r.Visible=False
	Else
		Valva1_r.Visible=True
		Valva1_v.Visible=False
	End If
End Function

Dupa care am setat Triger-ul la 250 ms

Vom scrie doua proceduri astfel:

Sub valva_on_off
	Dim x
	Set x = HMIRuntime.Tags("L1")
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags("L1")
	Dim Valva1_r
	Set Valva1_r = ScreenItems("Polygon4")
	Dim Valva1_v
	Set Valva1_v = ScreenItems("Polygon5")
	Tag_L1.Read
	x.Read
	If x.Value=1 Then
		Tag_L1.Value=False
		Valva1_v.Visible=False
		Valva1_r.Visible=True
	Else
		Tag_L1.Value=True
		Valva1_r.Visible=False
		Valva1_v.Visible=True
	End If
	Tag_L1.Write
End Sub

Sub valva_init
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags("L1")
	Dim Valva1_r
	Set Valva1_r = ScreenItems("Polygon4")
	Dim Valva1_v
	Set Valva1_v = ScreenItems("Polygon5")
	Tag_L1.Read
	If Tag_L1.Value=1 Then
		Valva1_v.Visible=True
		Valva1_r.Visible=False
	Else
		Valva1_r.Visible=True
		Valva1_v.Visible=False
	End If
End Sub

   Aceste proceduri le vom integra in Global -- Script --Project Module

   Vom scrie acum aplicatia "proc_01" in care implementam la fel un buton on/off din simboluri, dar vom apela procedurile scrise anterior si anume valva_on_off respectiv valava_init.
   Dupa ce am plasat doua simboluri pe Layer-uri diferite am completa pentru fiecare simbol -- Properties -- Events -- Mouse -- Action -- VBS Action -- cu urmatoarea procedura

Sub OnClick(Byval Item)

	Call valva_on_off

End Sub

Scriem de asemenea o procedura declansata pe unul din evenimentele paginii grafice care sa actualizeze in permanenta starea valvei cand tag-ul corespunzator valvei este actionat din alta parte.

Am folosit proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- VBS Action, urmatorul script

Function Width_Trigger(ByVal Item)

	Call valva_init

End Function

   Dupa care setam Triger-ul la 250 ms

   Procedurile scrise inainte nu sunt prea generale vom incerca sa le rescriem si sa transmitem parametrii legati de Tag si cele doua simboluri folosite astfel incat aceste proceduri sa poata fi folosite eventual si de alte simboluri plasate.

   Vom rescrie aplicatia anterioara si vom realiza "proc_02"
   Vom scrie doua proceduri astfel:

Sub valva_on_off_p(Byval tag,s1,s2)
	Dim x
	Set x = HMIRuntime.Tags(tag)
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags(tag)
	Dim Valva1_r
	Set Valva1_r = ScreenItems(s1)
	Dim Valva1_v
	Set Valva1_v = ScreenItems(s2)
	Tag_L1.Read
	x.Read
	If x.Value=1 Then
		Tag_L1.Value=False
		Valva1_v.Visible=False
		Valva1_r.Visible=True
	Else
		Tag_L1.Value=True
		Valva1_r.Visible=False
		Valva1_v.Visible=True
	End If
	Tag_L1.Write
End Sub

Sub valva_init_p(Byval tag,s1,s2)
	Dim Tag_L1
	Set Tag_L1 = HMIRuntime.Tags(tag)
	Dim Valva1_r
	Set Valva1_r = ScreenItems(s1)
	Dim Valva1_v
	Set Valva1_v = ScreenItems(s2)
	Tag_L1.Read
	If Tag_L1.Value=1 Then
		Valva1_v.Visible=True
		Valva1_r.Visible=False
	Else
		Valva1_r.Visible=True
		Valva1_v.Visible=False
	End If
End Sub

Aceste proceduri le vom integra de asemenea in Global -- Script --Project Module

Functii

O functie se defineste astfel:

     Function  Nume_functie (lista_param_formali)
      declaratii_variabile_locale
      instructiuni
      Nume_functie = valoare
     End Function

    Prima linie reprezinta antetul functiei, �n care se indica: numele functiei, lista parametrilor formali si tipul lor si tipul valorii returnate . La fel ca un operand sau o expresie, o functie are un tip, care este dat de tipul valorii returnate de functie �n functia apelanta.
    lista_param_formali (�ncadrata �ntre paranteze rotunde) consta �ntr-o lista (enumerare) care contine tipul si identificatorul fiecarui parametru de intrare, despartite prin virgula.
    Corpul functiei este un bloc, care implementeaza algoritmul de calcul folosit de catre functie. �n corpul functiei apar (�n orice ordine) declaratii pentru variabilele locale si instructiuni. Pentru intoarcerea valorii se foloseste instructiunea return valoare. La executie, la �nt�lnirea acestei instructiuni, se revine �n functia apelanta.

    Argumentele functiei transmit valori unei functii apelate.Valoarea returnata se poat folosi pentru a transmite valori functiei apelante.

Returnarea valorilor dintr-o functie.

Aplicatii care utilizeaza functii definite de utilizator

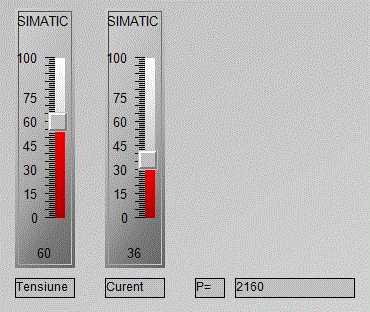

    In pagina grafica "func_00" plasam urmatoarele obiecte:
    Standard Objects -- Static Text
    2 elemente de tipul Controls -- Activx Controls -- Wincc Slider Control
       - se completeaza la ambele slidere Events -- Object Events -- Change cu urmatoarea procedura:

Sub Change(ByVal Item,  ByVal Position)
Dim objTxt
Set objTxt = ScreenItems("Static Text1")
Dim sld1
Set sld1 = ScreenItems("Control1")
Dim sld2
Set sld2 = ScreenItems("Control2")
objTxt.Text=power(sld1.Position,sld2.Position)
End Sub

Vom integra functia de jos in Global -- Script --Project Module

Function power(Byval u,i)
	Dim p
	p=u*i
	power=p
End Function

5. Tablouri de elemente

Variabilele utilizate pana acum puteau contine o singura valoare. De multe ori e nevoie sa folosim variabile care pot stoca mai multe valori. Cu alte cuvinte se simte nevoia utilizarii tablourilor. Un tablou permite folosirea unei singure variabile pentru a stoca mai multe valori. Valorile sunt stocate la adrese consecutive cu alte cuvinte, la indecsi consecutivi incepand cu 0 . Utilizarea tablourilor ar un mare avantaj, care consta in posibilitatea utilizarii instructiunilor repetitive pentru a relucra toate valorile stocate in tablouri. Din acest motiv, tablourile mai sunt numite si "masive de date"

Declararea unui tablou

Un tablou este similar cu o variabila, deci el trebuie declarat inainte de a putea fi folosit.

 Dim  nume_tablou(nr_elemente)

     Toate valorile dintr-un tablou trebuie sa fie de acelasi tip.

Aplicatii care utilizeaza tablouri
    Sa realizam o aplicatie care genereaza aleator 5 numere dupa care le afiseaza. Numerele vor fi memorate intr-un tablou dupa care vor fi afisate.
    In pagina grafica "matr_01" plasam urmatoarele obiecte:
    Windows Objects -- Button
       - se seteaza Properties -- Font -- Text=Start
       - se completeaza Events -- Mouse -- Mouse Action cu urmatoarea procedura:

Sub OnClick(Byval Item)

	Dim i
	Dim numere(5)
	Randomize			' Initializare generator numere aleatoare
	For i=0 To 4
 		numere(i) = Int((90 * Rnd) + 1)	' Generare numar aleator intre 0-90.
	Next
		HMIRuntime.Trace "Numerele sunt:  " & vbCrLf
	For i=0 To 4
 		HMIRuntime.Trace "numere("& i & ")=" & numere(i) & vbCrLf
	Next

End Sub

Reluam aplicatia aplicatia "for_01_01" si realizam aplicatia "matr_02" in care nu vom mai construi numele figurii, vom realiza un vector cu denumirile figurilor geometrice astfel:

Sub OnClick(Byval Item)
	Dim figuri(11)
	figuri(0)=""
	figuri(1)="Rectangle1"
	figuri(2)="Rectangle2"
	figuri(3)="Rectangle3"
	figuri(4)="Rectangle4"
	figuri(5)="Rectangle5"
	figuri(6)="Rectangle6"
	figuri(7)="Rectangle7"
	figuri(8)="Rectangle8"
	figuri(9)="Rectangle9"
	figuri(10)="Rectangle10"
	Dim x
	Dim i
	Dim v_bar
	For i=1 To 10
		Set v_bar = ScreenItems(figuri(i))
		x=100*Rnd()
		v_bar.FillingIndex=x
	Next
End Sub
