Aplicatii in energetica: Win CC - Visual Basic

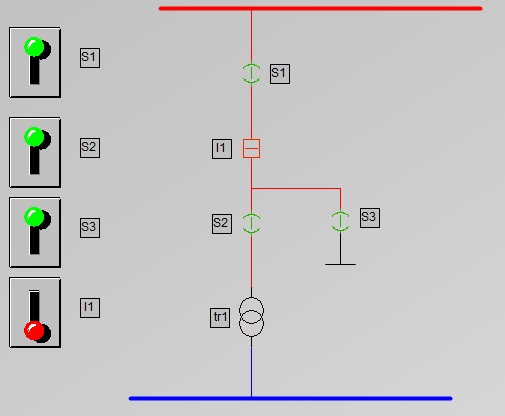

           Se propune schema monofilara din imaginea de jos:





          Vom folosi urmatoarele simboluri:






          Vom crea o noua pagina grafica "sch_monof_00"
          Se vor introduce tag-urile de tip Binary:s1,s2,s3,i1,tr1.Fiecarui tag i se vor atribui simbolurile corespunzatoare, si vom utiliza pentru fiecare simbol, cate un Smart Objects -- Status Display astfel:
        Smart Objects -- Status Display
          -se atribuie Tag-ul corespunzator -- Update 250 ms
          -se atribuie imagini corespunzatoare pentru 0 si pentru 1. Se face click dreapta pe simbol si se alege Configuration Dialog. Se aduc imaginile cu Browse si apoi se trag pe starea 0 respectiv starea 1.
        Vom incerca sa implementam urmatoarea functionalitate:
        -S1 sau S2 nu poata fi actionate cand I1 este cuplat
        -S3 sa nu poata fi cuplat numai cand I1 And S1 = 0
        -I1 sa nu poata fi actionat cand S3 este cuplat
           - se completeaza la separatorul S1 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
Dim x
Set x = HMIRuntime.Tags("s1")
Dim S1
Set S1 = HMIRuntime.Tags("s1")
Dim I1
Set I1 = HMIRuntime.Tags("i1")
x.Read
I1.Read
S1.Read
If I1.Value=0 Then
	If  x.Value = 0 Then
		S1.Value=1
	Else
		S1.Value=0
	End If
	S1.Write
End If
End Sub

           - se completeaza la separatorul S2 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
Dim x
Set x = HMIRuntime.Tags("s2")
Dim S2
Set S2 = HMIRuntime.Tags("s2")
Dim I1
Set I1 = HMIRuntime.Tags("i1")
x.Read
I1.Read
S2.Read
If I1.Value=0 Then
	If  x.Value = 0 Then
		S2.Value=1
	Else
		S2.Value=0
	End If
	S2.Write
End If
End Sub

           - se completeaza la separatorul S3 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
Dim I1
Set I1 = HMIRuntime.Tags("i1")
Dim S1
Set S1 = HMIRuntime.Tags("s1")
Dim x
Set x = HMIRuntime.Tags("s3")
Dim S3
Set S3 = HMIRuntime.Tags("s3")
I1.Read
S1.Read
x.Read
S3.Read
If x.Value=0 Then
	If (I1.Value And S1.Value)=0 Then
		S3.Value=True
		S3.Write
	End If
Else
		S3.Value=False
		S3.Write
End If
End Sub

           - se completeaza la Intreruptorul I1 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(Byval Item)
Dim I1
Set I1 = HMIRuntime.Tags("i1")
Dim x
Set x = HMIRuntime.Tags("i1")
Dim S3
Set S3 = HMIRuntime.Tags("s3")
I1.Read
S3.Read
x.Read
If S3.Value=0 Then
	If  x.Value = 0 Then
		I1.Value=1
	Else
		I1.Value=0
	End If
	I1.Write
End If
End Sub

           - se completeaza la Butonul "Set" -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
	Dim taguri(4)
	Dim i
	taguri(0)="s1"
	taguri(1)="s2"
	taguri(2)="s3"
	taguri(3)="i1"
	For i=0 To 4
		Dim x
		Set x = HMIRuntime.Tags(taguri(i))
		x.Value=True
		x.Write
	Next
End Sub

           - se completeaza la Butonul "Clear" -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
	Dim taguri(4)
	Dim i
	taguri(0)="s1"
	taguri(1)="s2"
	taguri(2)="s3"
	taguri(3)="i1"
	For i=0 To 4
		Dim x
		Set x = HMIRuntime.Tags(taguri(i))
		x.Value=False
		x.Write
	Next
End Sub

           - Folosim proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- C Action, cu scriptul de jos si setam Triger-ul la 500 ms pentru a actualiza simbolul trafo.

    Function Width_Trigger(ByVal Item)
Dim I1
Set I1 = HMIRuntime.Tags("i1")
Dim S1
Set S1 = HMIRuntime.Tags("s1")
Dim S2
Set S2 = HMIRuntime.Tags("s2")
Dim TR1
Set TR1 = HMIRuntime.Tags("tr1")
I1.Read
S1.Read
S2.Read
TR1.Read
If (I1.Value And S1.Value And S2.Value)=1 Then
		TR1.Value=True
		TR1.Write
Else
		TR1.Value=False
		TR1.Write
End If

End Function

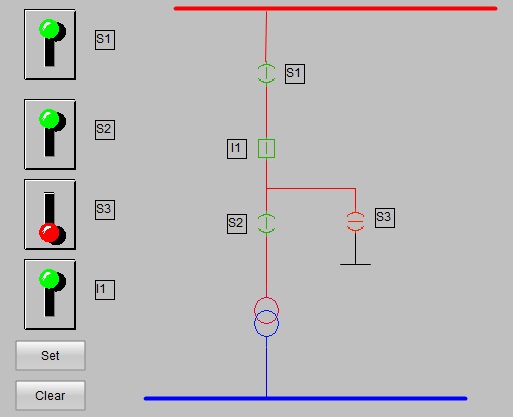

          Aplicatia poate fi simplificata prin folosirea procedurilor.Vom crea astfel o noua pagina grafica "sch_monof_01"





          Vom folosi procedura comut() pe care o vom integra in Global -- Script --Project Module :

    Sub comut(Byval tag)
Dim x
Set x = HMIRuntime.Tags(tag)
x.Read
Dim Tg
Set Tg = HMIRuntime.Tags(tag)
If x.Value=0 Then
		Tg.Value=True
Else
		Tg.Value=False
End If
Tg.Write
End Sub

           - se completeaza la separatorul S1 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(Byval Item)
	Dim I1
	Set I1 = HMIRuntime.Tags("i1")
	I1.Read
	If I1.Value=0 Then
		comut("s1")
	End If
End Sub

           - se completeaza la separatorul S2 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(Byval Item)
	Dim I1
	Set I1 = HMIRuntime.Tags("i1")
	I1.Read
	If I1.Value=0 Then
		comut("s2")
	End If
End SubEnd Sub

           - se completeaza la separatorul S3 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(ByVal Item)
	Dim I1
	Set I1 = HMIRuntime.Tags("i1")
	Dim S1
	Set S1 = HMIRuntime.Tags("s1")
	I1.Read
	S1.Read
	If (I1.Value And S1.Value)=0 Then
		comut("s3")
	End If
End Sub

           - se completeaza la Intreruptorul I1 -- Properties -- Events -- Mouse --Mouse Action --VBS Action cu urmatoarea procedura:

    Sub OnClick(Byval Item)
	Dim S3
	Set S3 = HMIRuntime.Tags("s3")
	S3.Read
	If S3.Value=0 Then
		comut("i1")
	End If
End Sub

           - Folosim proprietatea Picture Obiect al paginii grafice -- Geometry -- Picture Width -- C Action, cu scriptul de jos si setam Triger-ul la 500 ms pentru a actualiza simbolul trafo.

    Function Width_Trigger(ByVal Item)
Dim I1
Set I1 = HMIRuntime.Tags("i1")
Dim S1
Set S1 = HMIRuntime.Tags("s1")
Dim S2
Set S2 = HMIRuntime.Tags("s2")
Dim TR1
Set TR1 = HMIRuntime.Tags("tr1")
I1.Read
S1.Read
S2.Read
TR1.Read
If (I1.Value And S1.Value And S2.Value)=1 Then
		TR1.Value=True
		TR1.Write
Else
		TR1.Value=False
		TR1.Write
End If

End Function
