Obiective

Realizarea unui nou proiect SCADA TIA-Portal Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii ulterioare a aplicatiei Realizarea unui screen pe care este plasata o schema monofilara cu confirmarea comenzilor.

Prezentare teoretica

    In sistemele energetice, inchiderea respectiv deschiderea unui separator sau a unui intreruptor nu este instantanee. Dupa comanda actionarii unui element se scurge un interval de timp pana la efectuarea completa a comenzii. Astfel, dupa actionarea unui intreruptor, vom avea nevoie de un semnal care sa confirme efectuarea comenzii prin doua contacte (un contact pentru pozitia inchis, respectiv un contact pentru pozitia deschis).
    La actionarea unui separator nu este suficienta confirmarea efectuarii comenzii prin doua contacte, ar fi mult mai util sa avem un senzor care sa furnizeze pozitia separatorului (in procente de la 0% la 100%).

Tematica de laborator

    Utilizand mediul de dezvoltare SCADA TIA-Portal, deschideti proiectul Start_plc_000  si salvati-l cu numele "Labs_006" sau creati un nou proiect "Labs_006" in care plasati urmatoarele device-uri:


    Se completeaza configuratia PLC_1 cu:

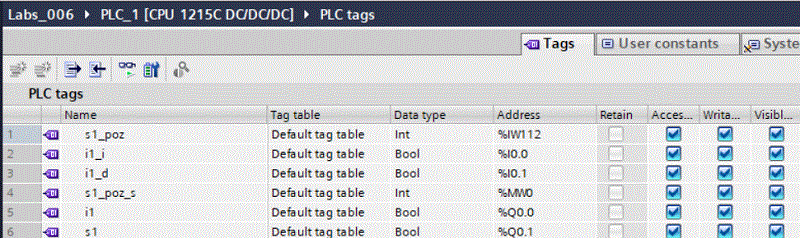

    Adaugati urmatoarele PLC tags:

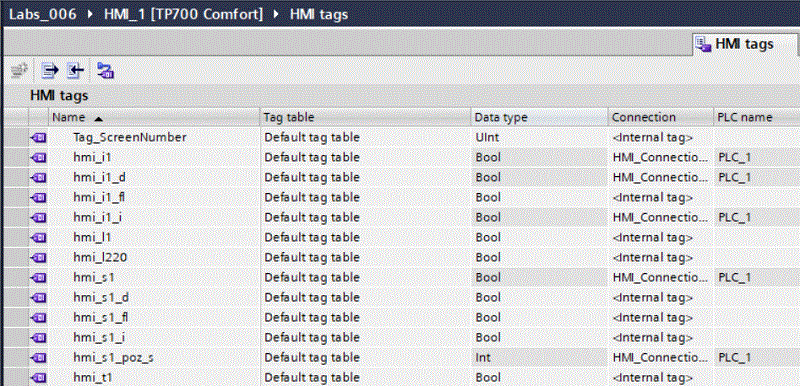

    Adaugati urmatoarele HMI tags:



    Editati screen-ul "Root_sreen".
    Adaugati un nou un screen avand numele "Labs_006_01" pe care este plasata o schema monofilara cu confirmarea comenzilor respectand urmatoarele cerinte:

• Pozitia separatorului se citeste de la intrarea analogica AI0 - avand adresa %IW112 prin intermediul Tag-ului "s1_poz". Intrarea analogica AI0 furnizeaza valori intre -27848 si +27848 pentru intrarea in domeniul -10v +10v. Tag-ul "s1_poz_s" se calculeaza cu formula s1_poz_s=s1_poz/278.48 obtinindu-se astfel valori inte 0-100 pentru intrarea intre 0-10V. Pe HMI se va folosi tag-ul "hmi_s1_poz_s".
• Separatorul nu poate fi actionat in sarcina (atunci cand intr I1 este actionat)
• Dupa actionarea separatorului S1, se activeaza flesh pana cand "hmi_s1_poz_s"=100% la deschidere respectiv "hmi_s1_poz_s"=0% la inchidere. Pentru activarea flesh-ului s-a definit tag-ul hmi_s1_fl.
• Dupa actionarea separatorului I1, se activeaza flesh pana la aparitia confirmarii ("hmi_i1_i" la inchidere respectiv "hmi_i1_d" la deschidere). Pentru activarea flesh-ului s-a definit tag-ul hmi_i1_fl.

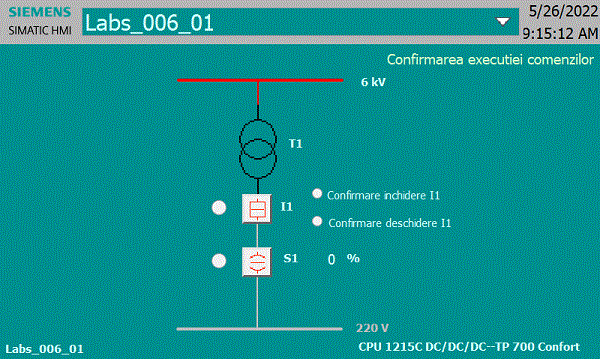

    HMI-ul acestei aplicatii va trebui sa fie similar cu:

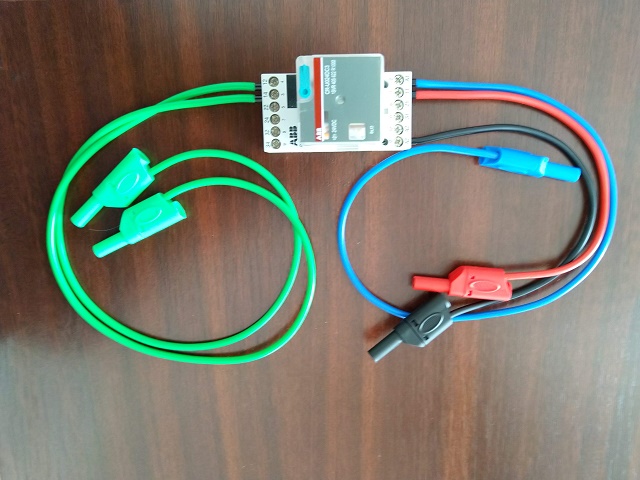

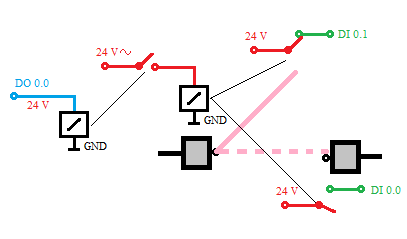

    Comanda intreruprorului se face cu 24 V alternativ prin intermediul unui releu.

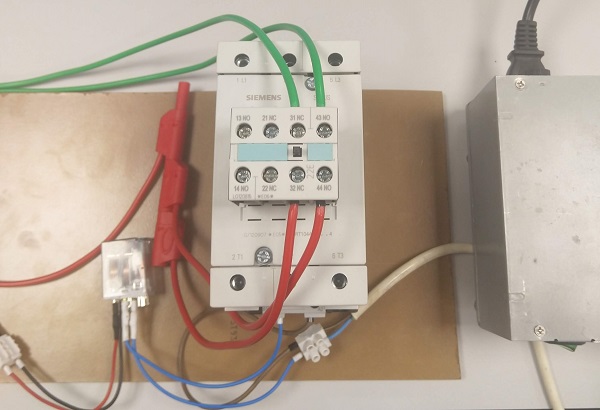

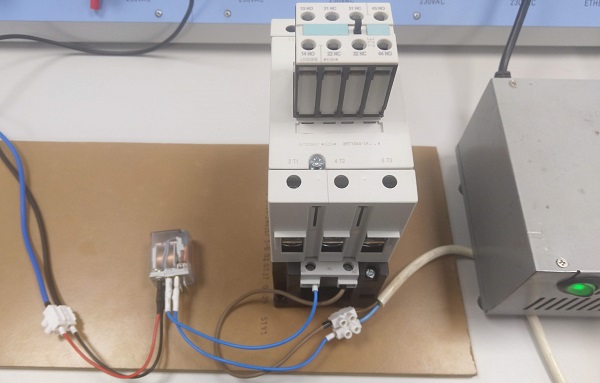

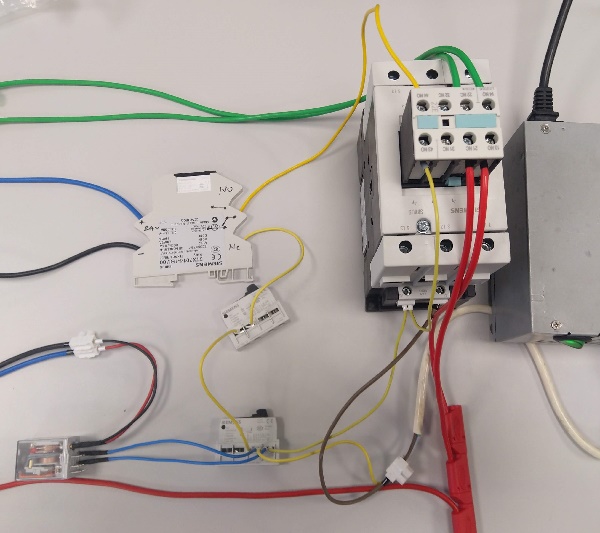

    Pentru simulare in loc de intreruptor se va utiliza un contactor comandat tot cu 24 v alternativ prin intermediul unui releu.


    Comanda contactorului se face cu 24 V alternativ prin intermediul unui releu.


    Se utilizeaza contactele auxiliare pentru a confirma inchiderea respectiv deschiderea contactorului.


    Confirmarea de inchidere respectiv deschidere se face folosind contactele auxiliare conectate la IN 0.0 respectiv IN 0.1.



    Eliminati comanda din aplicatia SCADA si daugati doua butoane(pornire si oprire) pentru a permite atat comanda manuala cat si comanda din aplicatia SCADA.

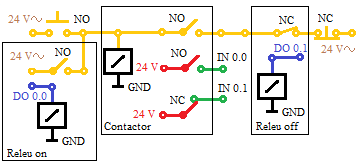

    Pentru a permite dubla comanda, contactorul trebuie sa fie conectat intr-o schema cu autoretinere de forma:




    Comanda din aplicatia SCADA trebuie sa fie sub forma de impuls dreptunghiular. Se vor utiliza doua relee (unul de pornire si altul pentru oprire) conform schemei de jos:





Cerinte de rezolvat

Crearea unui nou proiect "Labs_006" Creati Program Blocks --- Startup Creati Cyclic Interrupt si scrieti aplicatia SCL Creati VBScript-ul "Act_sch_monof" Editatarea screen-ului "Root Screen" Realizarea screen-ului "Labs_006_01"

Derularea activitatilor

Creati un nou proiect "Labs_006". Stabiliti configuratia hardware. Adaugati Tag-urile necesare. Creati Program Blocks --- Startup in care initializati variabila de memorie si_poz_s. Creati Program Blocks --- Cyclic Interrupt cu Cyclic Time 100 ms, scrieti in SCL aplicatia care calculeaza s1_poz_s. Creati VBScript-ul care implementeaza logica de functionare a schemei monofilare. Editati screen-ul cu numele "Root_sreen" in care veti plasa elemente la alegere. Adaugati screen-ul cu numele "Labs_006_01" pe care este plasata o schema monofilara cu confirmarea comenzilor.

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica aspectul grafic al screen-ului "Labs_006_01"	4
2	Se verifica functionalitatea screen-ului "Labs_006_01"	6
