Aplicatii SCADA pentru monitorizarea si automatizarea proceselor tehnologice - TIA Portal

📠 Laborator start - TIA Portal --- 📝Notite --- 🍮 Rezolvari

Obiective

Realizarea unui nou proiect SCADA TIA-Portal pentru controlul instalatiei D16: "Sistem de rezervoare" simulata in "Prosim D+" Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii aplicatiei pentru controlul instalatiei D16. Crearea unei aplicatii SCL Cyclic Interrupt care controleaza instalatia D16. Realizarea unui screen pentru mimarea functionarii instalatiei D16.

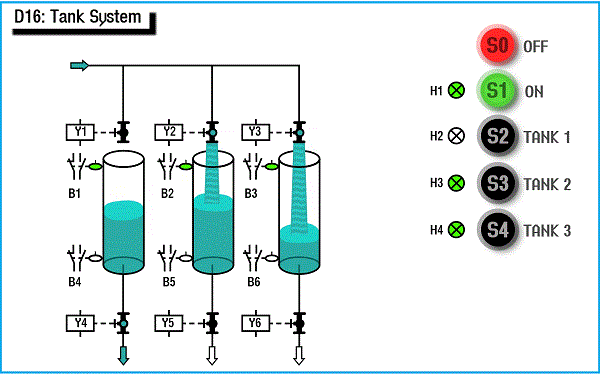

Prezentarea instalatiei D16

     - Rezervoarele sunt umplute automat pentru a compensa lichidul evacuat din ele.
     - Descriere functionala a functionarii instalatiei D16
     - Umplerea rezervoarelor se face prin vanele Y1, Y2 si Y3 (controlate de PLC) iar golirea prin vanele Y4, Y5 si Y6 (controlate manual).
     - Instalarea este pornita prin apasarea butonului S1; lampa H1 indica starea de functionare.
     - Dupa pornire, rezervoarele sunt umplute unul cate unul.
     - Lampile H2, H3 si H4 trebuie sa clipeasca cu o frecventa de aproximativ 0,5 Hz in timp ce rezervorul corespunzator este umplut si trebuie sa ramana aprinse cand rezervorul este plin.
     - Comutatoarele de nivel B1 .. B6 detecteaza daca rezervoarele sunt pline sau goale.
     - Atata timp cat unul dintre butoanele S2, S3 sau S4 este tinut apasat, supapa de evacuare corespunzatoare este deschisa si lichidul este evacuat din rezervor.
     - Rezervoarele pot fi golite manual in orice ordine, total sau partial;
     - Rezervoarele sunt umplute automat unul cate unul, astfel incat cel mai gol rezervor sa fie umplut primul.
     - Drenarea nu este permisa in timp ce rezervorul se umple.
     - Apasarea butonului S0 ar trebui sa provoace oprirea imediata a instalatiei; apasarea ulterioara a butonului S1 ar trebui sa reia umplerea rezervorului.

Tematica de laborator

    Utilizand mediul de dezvoltare SCADA TIA-Portal, deschideti proiectul Start_plc_000  si salvati-l cu numele "Labs_005" sau creati un nou proiect "Labs_005" in care plasati urmatoarele device-uri:

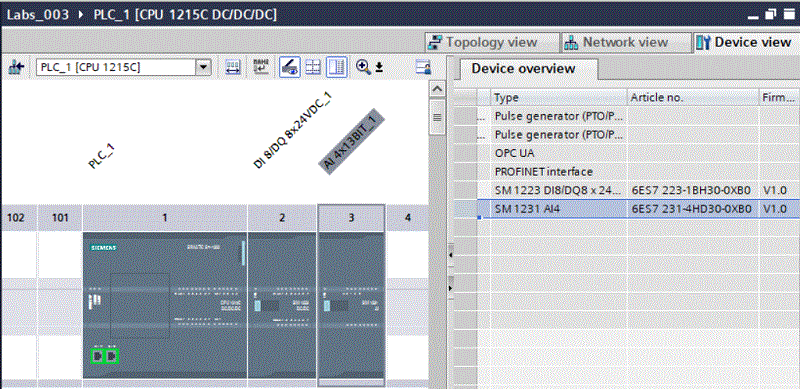

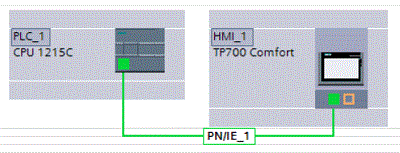

    Se completeaza configuratia PLC_1 cu:

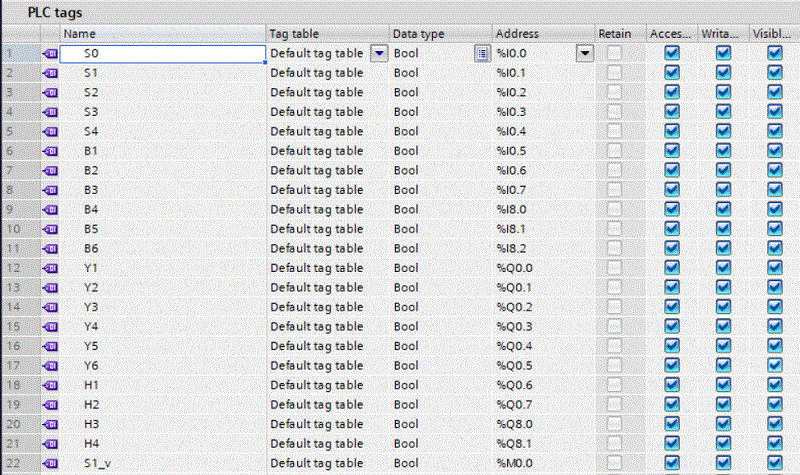

    Adaugati urmatoarele PLC tags:


     Creati Program Blocks --- Cyclic Interrupt cu Cyclic Time 10 ms, scrieti in SCL aplicatia care controleaza instalatia numita "Sistem de rezervoare" respectand urmatoarea logica de functionare:

• Rezervoarele sunt umplute automat pentru a compensa lichidul evacuat din ele.
• Umplerea rezervoarelor se face prin vanele Y1, Y2 si Y3 (controlate de PLC) iar golirea prin vanele Y4, Y5 si Y6 (controlate de PLC).
• Rezervoarele sunt umplute unul cate unul.
• Lampile H2, H3 si H4 trebuie sa fie aprinse in timp ce rezervorul e in faza de umplere.
• Comutatoarele de nivel B1 .. B6 detecteaza daca rezervoarele sunt pline sau goale.
• La apasarea unuia dintre butoanele S2, S3 sau S4, supapa de evacuare corespunzatoare este deschisa si lichidul este evacuat din rezervor.
• Rezervoarele sunt umplute automat la atingerea pragului minim si sunt golite automat la atingerea pragului maxim.
• Golirea nu este permisa in timp ce rezervorul se umple.
• Adaugati un control "Start/Stop" de la butonul S1 astfel:
       - La prima apasare a butonului S1 se va aprinde lampa H1 si porneste instalatia iar la urmatoarea apasare se va stinge H1 si se opreste instalatia.
• Folositi si S0 pentru oprirea instalatiei
• Creati un HMI care sa simuleze instalatia.

    Deschideti aplicatia "Prosim D+" si rulati aplicatia D16:

Cerinte de rezolvat

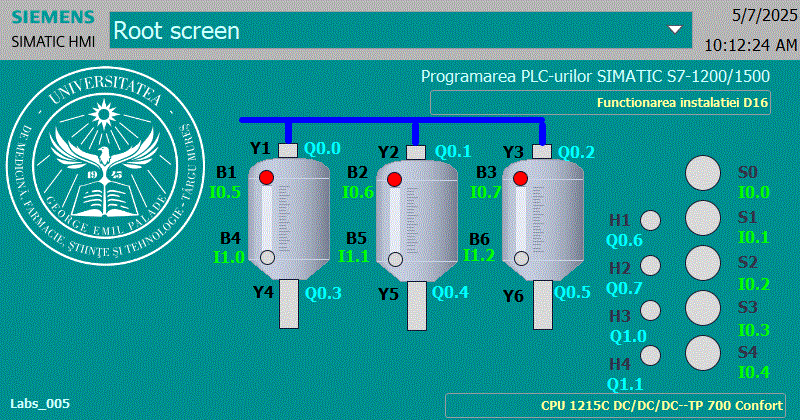

Deschideti proiectul "Labs_005". Creati Program Blocks --- Startup si Cyclic Interrupt si scrieti aplicatia SCL care controleaza instalatia "Sistem de rezervoare". Editatarea screen-ului "Root Screen" Realizarea screen-ului "Labs_005_01", pentru mimarea functionarii instalatiei "Sistem de rezervoare".

Derularea activitatilor

Creati un nou proiect "Labs_005". Stabiliti configuratia hardware. Adaugati Tag-urile necesare. Creati Program Blocks --- Startup in care initializati tag-urile cu valorile initiale. Creati Program Blocks --- Cyclic Interrupt cu Cyclic Time 10 ms, scrieti in SCL aplicatia care implementeaza logica de functionare a instalatiei. Editati screen-ul cu numele "Root_sreen" in care veti plasa elemente la alegere. Adaugati screen-ul cu numele "Labs_005_01" si plsati elementele de monitorizare si control.

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica in Prosim D+ functionarea corecta in regim automat a instalatiei	6
2	Se verifica in Prosim D+ functionarea corecta in regim manual a golirii rezervoarelor	2
3	Se verifica aspectul grafic al screen-ului "Labs_005_01"	2
