Dezvoltarea HMI-urilor in SCADA - TIA Portal - Utilizare limbajului Basic

📠 Laborator start - TIA Portal --- 📝Notite --- 🍮 Rezolvari

Obiective

Realizarea unui nou proiect SCADA TIA-Portal Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii ulterioare a aplicatiilor Realizarea unui screen in care realizati dinamica pe led-uri. Realizarea unui screen pentru realizarea unui cronometru. Realizarea unui screen pentru mimarea functionarii unei bariere. Realizarea unui screen pentru mimarea functionarii unei pompe care umple un rezervor. Realizarea unui screen in care se vor genera doua forme de unda, folosind un control de tip "Trend view".

Prezentare teoretica

Dezvoltarea HMI-urilor in SCADA - TIA Portal - Utilizarea limbajului Basic

    Aplicatiile SCADA simple se pot crea in principiu fara a utiliza notiuni de programare. Aplicatiile mai complexe nu pot fi realizate decat utilizand facilitatile oferite de un limbaj de programare.
    Mediul de dezvoltare SCADA TIA-Portal, include limbajul de programare Visual Basic, permitand astfel controlul software a elementelor plasate pe HMI-uri (Human Machine Interface).

Definirea variabilelor
      Dim nume_variabila

Definirea functiilor
    Sub nume_script()
      declaratii
      .
      .
      .
      declaratii
    End Sub

Instructiunea if:
    If expresie relationala Then
      instructiune(instructiuni)
    Else
      instructiune(instructiuni)
    End

Instructiunea for :
    For contor=contor_start To contor_stop
      declaratii
      .
      .
      .
      declaratii
    Next

Instructiunea do until :
    Do Until expresie relationala
      declaratii
      .
      .
      .
      declaratii
    Loop

Tematica de laborator

     Configurare proiect

     - Utilizand mediul de dezvoltare SCADA TIA-Portal, creati un nou proiect "Labs_002" in care plasati urmatoarele device-uri:

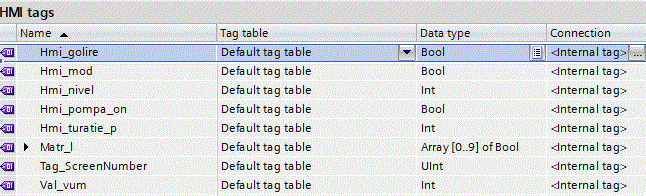

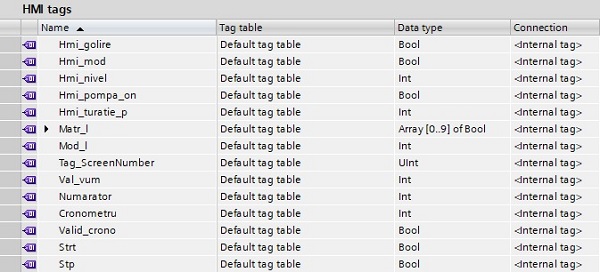

     - Adaugati urmatoarele HMI tags:

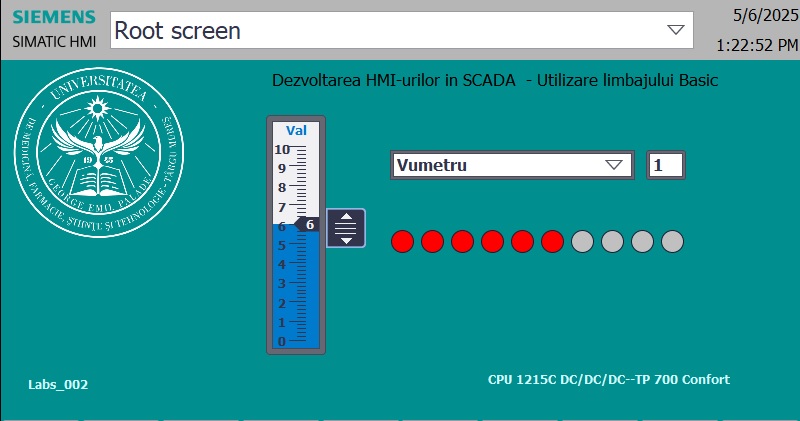

     Dinamica pe led-uri

     - Editati screen-ul "Root_sreen".

• Adaugati un element "Slider" si 10 Basic object "Circle" pemtru a simula 10 LED-uri.
• Realizati un Script VB "Vumetru" care comanda cele 10 LED-uri astfel incat sa se aprinda LED-ul coerespunzator valorii data de Slider.
• Modificati Scriptul VB "Vumetru" care comanda cele 10 LED-uri astfel incat sa se aprinda un numar de LED-uri coerespunzator cu valoarea data de Slider.
• Folositi functia "SimulateTag" pentru a incrementa automat Slider-ul. Daca Slider-ul depaseste valoarea 10 se va aduce la 0.

     Utilizare marimi digitale si temporizari

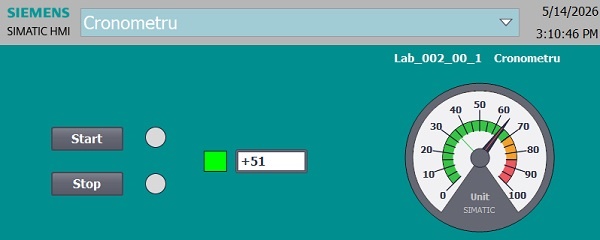

     - Creati un nou screen avand numele "labs_002_00_1" in care creati un cronometru


     - Pe evenimentul "Loaded" al Screen-ului "labs_002_00_1", lansati functia SimulateTag asupra Tag-ului Numarator
     - Plasati un buton de start, un buton de stop si doua led-uri.
     - Plasati un element "Gauge" pe Tag-ul Numarator.
     - Folositi evenimentul "Change" pentru a implementa un cronometru cu cerintele mai de jos:

• La apasarea butonului start primul led se va aprinde timp de 1s (Folositi functia Timer())
• La apasarea butonului stop cel de al doilea led se va aprinde timp de 1s (Folositi functia Timer())
• Plasati un cronometru pentru a masura intervalul dintre start si stop.

     - Creati un nou screen avand numele "labs_002_00_2" in care realizati mimarea functionarii unei bariere.
     - Plasati un buton "Up", un buton de "Down" si doua led-uri.
     - Creati simboluri pentru:

• Bariera inchisa complet
• Bariera deschisa complet
• Bariera urca
• Bariera coboara

     - Adaugati tag-urile necesare si folositi functia Second(Now()) in vederea realizarii cerintelor de jos:

• La apasarea butonului "Up" primul led se va aprinde apare simbolul "Bariera urca" si se starteaza un cronometru
• Daca cronometru ajunge la 10 se stinge primul led si apare simbolul "Bariera deschisa complet"
• La apasarea butonului "Dowm" primul led 2 se va aprinde si apare simbolul "Bariera coboara" si se decrementeaza un cronometrul
• Daca cronometru ajunge la 0 se stinge primul led 3 si apare simbolul "Bariera inchisa complet"

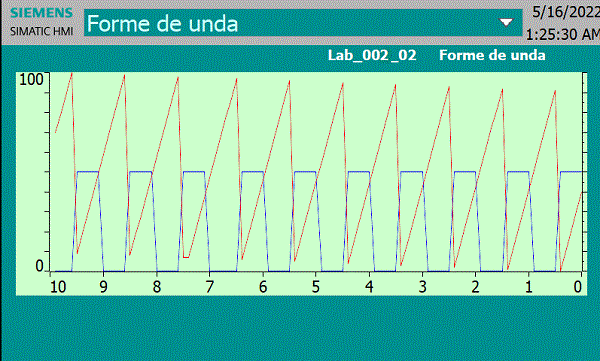

     Forme de unda

     Observatie: aplicatia e necesara pentru a usura realizarea urmatoarei aplicatii("labs_002_01") pentru monitorizarea unei pompe care umple un rezervor.
     - Creati un nou screen avand numele "labs_002_02" in care se vor genera doua forme de unda:


     Monitorizare si control pompa

     - Adaugati un nou un screen avand numele "labs_002_01" care are mimeaza functionarea unei pompe care umple un rezervor respectand urmatoarele cerinte:
    Vor exista doua moduri de functionare: automat si manual.

• Pe modul manual:
  • Se va modifica manual turatia, respectiv nivelul in rezervor.
  • Daca nivelul scade sub 10% se porneste automat pompa.
  • Daca nivelul creste peste 80%, se opreste automat pompa si se deschide ventilul de golire.
• Pe modul automat:
  • Se va simula o crestere liniara a niveluli din rezervor, pana la limita de 80%.
  • Dupa atingerea limitei de 80%, se opreste pompa, si se seteaza turatia la 0, dupa care are loc o descrestere liniara a nivelului, pana la limita de 10%
  • Se porneste pompa si se seteaza turatia la 45 RPM dupa care, se reia cresterea liniara.

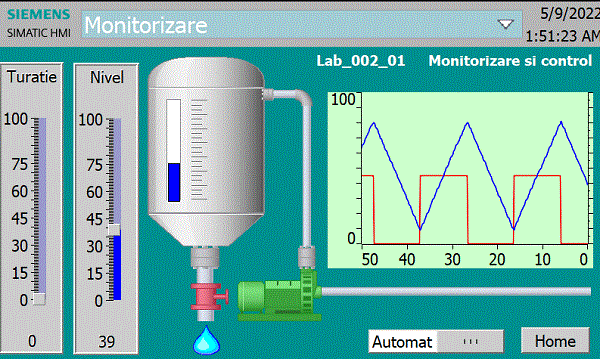

    HMI-ul acestei aplicatii va trebui sa fie similar cu:



Cerinte de rezolvat

Crearea unui nou proiect "Labs_002" Editatarea screen-ului "Root Screen" Realizarea screen-ului "Labs_002_00", pentru a realiza un cronometru Realizarea screen-ului "Labs_002_02", pentru a genera doua forme de unda, folosind un control de tip "Trend view" Realizarea screen-ului "Labs_002_01", pentru mimarea functionarii unei pompe care umple un rezervor.

Derularea activitatilor

Creati un nou proiect "Labs_002". Stabiliti configuratia hardware. Adaugati Tag-urile necesare. Editati screen-ul cu numele "Root_sreen" in care veti plasa un element Slider" si 10 Basic object "Circle". Creati VB script-ul "Vumetru" care va simula un "Vumetru" Adaugati screen-ul cu numele "Labs_002_00" si plasati buton de start, un buton de stop si doua led-uri. Creati VB script-ul "Cronometru" in care implementati logica pentru un cronometru startat de butonul Start si oprit de butonul Stop. Adaugati screen-ul cu numele "Labs_002_02" si plasati un control de tip "Trend view" pe care il setati in mod corespunzator. Creati VB script-ul "Gen_f_unda" in care implementati logica pentru generarea celor doua forme de unda. VB script-ul "Gen_f_unda" va fi declansat la deschiderea screen-ului "Labs_002_02". Adaugati screen-ul cu numele "Labs_002_01" si plsati elementele de monitorizare si control. Creati VB script-ul "Control_hmi" in care implementati logica de functionare atat modul pentru modul de functionare "manual" cat si pentru modul de functionare "automat". VB script-ul "Control_hmi" va fi declansat la deschiderea screen-ului "Labs_002_01"

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica aspectul grafic al screen-ului "Root Screen"	1
2	Se verifica functionalitatea screen-ului "Root Screen"	1
3	Se verifica aspectul grafic al screen-ului "Labs_002_02"	2
4	Se verifica functionalitatea screen-ului "Labs_002_02"	2
5	Se verifica aspectul grafic al screen-ului "Labs_002_01"	2
6	Se verifica functionalitatea screen-ului "Labs_002_01"	2
