Utilizarea mediului de dezvoltare TIA-Portal

📠 Laborator start - TIA Portal --- 📝Notite --- 🍮 Rezolvari

Obiective

Realizarea unui nou proiect SCADA TIA-Portal Configurarea hardware-ului Adaugarea tag-urilor necesare dezvoltarii ulterioare a aplicatiei Realizarea unui screen cu cateva simboluri care simuleaza rotatiea si deplasarea Realizarea unui screen care sa mimeze un proces

Prezentare teoretica

Realizarea unei aplicatii SCADA TIA-Portal

    Realizarea unei aplicatii SCADA presupune o serie de pasi cum ar fi:

• crearea unui nou proiect
• adaugarea si configurarea diverselor device-uri
• realizarea conexiunilor dintre device-uri
• definirea si setarea tag-urilor
• realizarea HMI-urilor (paginilor grafice pentru mimarea procesului monitorizat)
• scrierea de functii si setarea corespunzatoare a elementelor grafice din paginile grafice pentru realizarea mimarii procesului.
• stabilirea utilizatorilor aplicatiei si setarea drepturilor acestora.
• testarea si rularea aplicatiei

Configurarea tag-urilor

    Aplicatiile SCADA se bazeaza pe stabilirea si utilizarea tag-urilor. Tag-urile sunt interfata intre aplicatie si procesul monitorizat.
    Variabile tag - sunt variabilele care fac legatura intre proces si aplicatia SCADA, fiind modificate direct de sistemul de achizitie si control si totodata la acestea are acces si aplicatia SCADA
    Exista mai multe tipuri de variabile tag.

• Variabile PLC tags - variabile pe care le utilizeaza PLC-ul
• Variabile HMI tags locale - variabile utilizate numai de aplicatiile HMI.
• Variabile HMI tags comune - variabile utilizate de aplicatiile HMI care au corespondent cu PLC tags.

Tematica de laborator

    Utilizand mediul de dezvoltare SCADA TIA-Portal, creati un nou proiect "Labs_000" in care plasati urmatoarele device-uri:



    Salvati prima imagine sau a doua imagine transparenta.

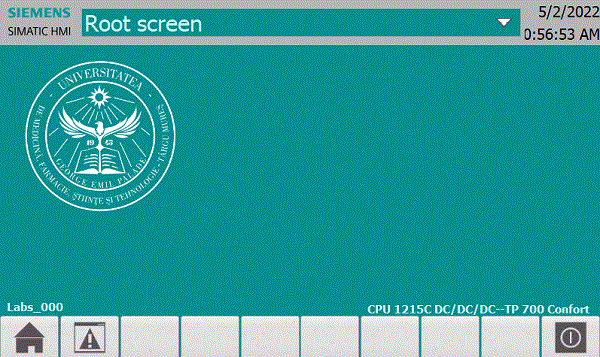

    Editati screen-ul "Root_sreen" in care veti plasa prin procedeul "drag and drop" fisierul imagine salvat anterior.

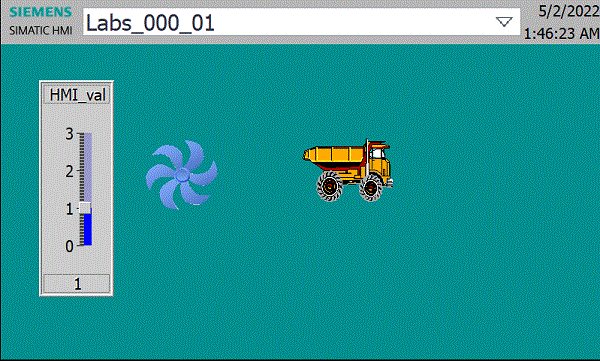

    Creati un nou screen "Labs_000_01" in care se simuleaza rotatia unui ventilator si deplasarea unui camion.

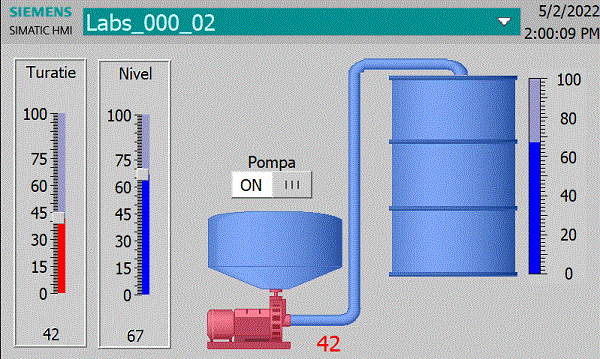

    Creati un nou screen "Labs_000_02" in care se simuleaza umplerea unui rezervor prin intermediul unei pompe.

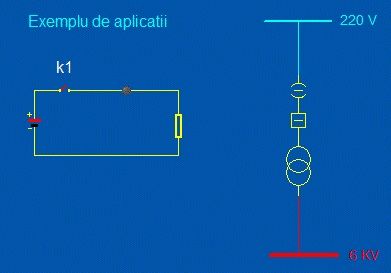

    Creati un nou screen "Labs_000_03" in care veti crea si utiliza simboluri create de d-voastra.




    Exemple de simboluri:

intr_on	intr_on_v	intr_off	intr_off_r	sep_on	sep_on_v
sep_off	sep_off_r	contact_on	contact_off	trafo_on	trafo_off

Cerinte de rezolvat

Crearea unui nou proiect "Labs_000" Editataea screen-ului "Root Screen" Realizarea screen-ului "Labs_000_01", in care se simuleaza rotatia unui ventilator si deplasarea unui camion Realizarea screen-ului "Labs_000_02", in care se simuleaza umplerea unui rezervor prin intermediul unei pompe Realizarea screen-ului "Labs_000_03", in care se vor utiliza simboluri create de d-voastra

Derularea activitatilor

Editati screen-ul cu numele "Root_screen" in care veti plasa o imagine si doua texte Adaugati screen-ul cu numele "Labs_000_01" Completati meniul orizontal cu "Labs_000_01" Adaugati un HMI tag-ul: HMI_val de tip UINT Adaugati un element de tip "Slider" Pentru simbolizarea ventilatorului s-au folosit simbolurile din : Graphics--WinCC graphics folder--Equipment--Automation--Blowers Pentru simbolizarea camionului, s-a folosit simbolul din : Elements---Symbol library---Properties---General---Vehicles Adaugati screen-ul cu numele "Labs_000_02" Completati meniul orizontal cu "Labs_000_02" Adaugati un HMI tag-urile: HMI_nivel_p de tip UInt, HMI_turatie_p de tip Int HMI_on_off_p de tip Bool Adaugati un 1 element de tip "Switch" pentru pornirea respectiv oprirea pompei Adaugati un 2 elemente de tip "Slider" pentru simularea turatiei si nivelului Adaugati un 1 element de tip "Bar" pentru afisarea nivelului Adaugati un 1 element de tip "I/O field" pentru afisarea turatiei Pentru simbolizarea pompei s-au folosit simbolurile din : Graphics--WinCC graphics folder--Equipment--Automation--Pumps Pentru simbolizarea recipientelor, s-au folosit simbolurile din : Graphics--WinCC graphics folder--Equipment--Automation--Tanks Pentru simbolizarea conductelor, s-au folosit simbolurile din : Graphics--WinCC graphics folder--Equipment--Automation--Pipes Adaugati screen-ul cu numele "Labs_000_03" Completati meniul orizontal cu "Labs_000_03" Utilizati un editor icon pentru a crea diverse simboluri. Utilizati simbolurile create intr-o aplictie imaginata de d-voastra

Prezentarea rezultatelor

Punctarea activitatilor (total 10 puncte)
Nr	Denumire activitate	Punctaj
1	Se verifica aspectul grafic al screen-ului "Root Screen"	1
2	Se verifica functionalitatea screen-ului "Root Screen"	1
3	Se verifica aspectul grafic al screen-ului "Labs_000_01"	2
4	Se verifica functionalitatea screen-ului "Labs_000_01"	2
5	Se verifica aspectul grafic al screen-ului "Labs_000_02"	2
6	Se verifica functionalitatea screen-ului "Labs_000_02"	2
7	Se verifica aspectul grafic al screen-ului "Labs_000_03"	2
8	Se verifica functionalitatea screen-ului "Labs_000_03"	2
