Aplicatii SCADA - tratarea marimilor analogice

Tratarea marimilor analogice

Obiective

Prezentarea modului de gestionare a marimilor analogice in sistemele SCADA

Prezentarea instrumentatiei virtuale pentru afisarea parametrilor analogici

Prezentarea modului de control al instrumentatiei virtuale prin intermediul aplicatiilor SCADA

Prezentarea instrumentelor virtuale pentru urmarirea in timp a evolutiei marimilor analogice

Prezentarea metodelor si aplicatiilor pentru simularea marimilor analogice in sistemele SCADA

Organizarea sarcinilor de lucru

Parcurgeti cele trei capitole ale cursului.

In cadrul fiecarui capitol urmariti exemplele ilustrative si incercati sa le realizati in medul de dezvoltare "Citect".

Fixati principalele idei ale cursului, prezentate în rezumat.

Completati testul de autoevaluare.

Timpul de lucru pentru parcurgerea testului de autoevaluare este de 15 minute.

1. Afisarea marimilor analogice

In multe cazuri avem de-a face cu marimi analogice. Intalnim marimi analogice la interfata cu procesele tehnologice, atat la intrarile analogice cat si iesirile analogice.

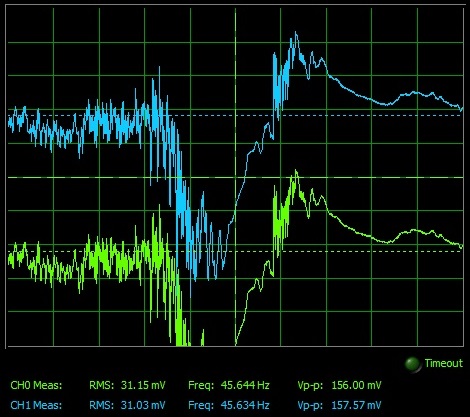

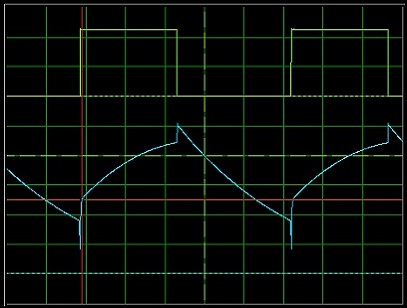

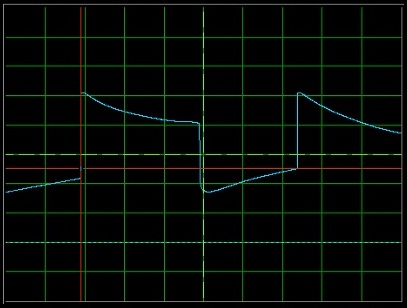

Putem intalni marimi analogice aleatoare sau periodice (repetitive).

    Marimilor analogice li se ataseaza tag-uri corespunzatoare de tip numeric pentru a pastra valorile instantanee si tag-uri de tip "Trend Tags" pentru a pastra evolutia in timp a valorilor analogice.
    Marimile analogice pot fi deasemenea simulate utilizand diverse obiece grafice plasate pe paginile grafice ale aplicatiilor.
    Vom realiza in continuare un nou proiect cu numele M_analogice si in cadrul lui o pagina grafica numita analogic in care se simuleaza si se afiseaza o marime analogica de intrare. Afisarea se va face atat numeric cat si folosind diverse obiecte grafice care simuleaza aparate de masura si control.

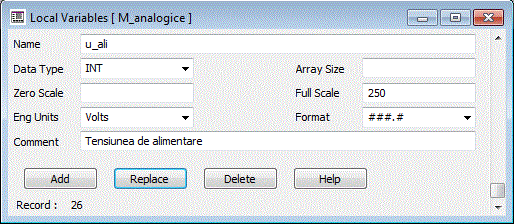

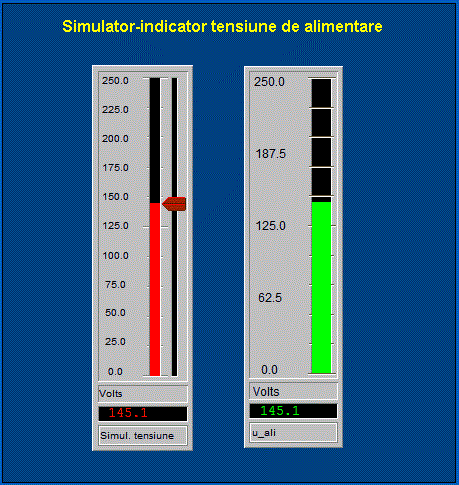

Pentru inceput vom introduce un nou tag numit "u_ali"

Vom plasa un obiect "Symbol" de tipul Xp_slider -right normal

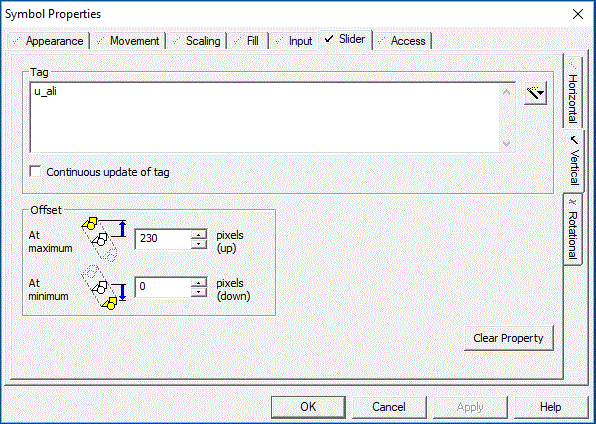

Setam proprietatea Slider-Vertical -Tag=U_ali si Offset at maximum = 230 pixeli. Setand aceasta proprietate in acest mod, vom putea actiona acest simbul si sa-l deplasam pe verticala 230 de pixeli. Miscarea acestui obiect de la 0 la 230 pixeli va cauza modificarea tag-ului asociat U_ali de la 0 la val maxima definita.

Afisarea valorii u_ali sub forma numerica se face utilizand un obiect de tip "Number"
Reprezentarea sub forma unei bare vericale se face utilizand un obiect "Rectangle" in care:

se bifeaza proprietatea Aparence->Filled si se alege culoarea cu care se face fill
se seteaza proprietatea Fill-> Level cu U_ali
daca se doreste afisarea utilizand un gradient de culoare:
- se seteaza proprietatea Fill-> Color cu U_ali
- se bifeaza proprietatea Aparence-> Gradient Fill

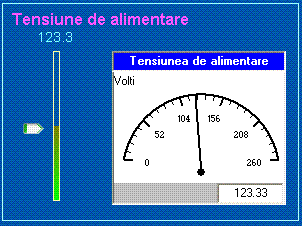

Pentru a simula volt-metrul, s-a folosit un obiect "ActiveX" CimeterX.TechMeter unde s-a bifat proprietatea "Value" si i sa atribuit valoarea u_ali plasata in zona Associate prpoerty 'Value' with tag....

In aplicatia anterioara am utilizat controlul de tipul CiMeterX pe post de instrument virtual pentru a afisa sub forma analogica valoarea instantanee a diversilor parametri. La plasarea acestora pe pagina grafica se pot seta diverse proprietati. Proprietatile acestor instrumente virtuale se pot modifica dinamic in timpul functionarii, prin intermediul codului de program lansate in timpul aplicatiei de diverse evenimente cum ar fi: scanarea paginii, apasarea unui buton etc.

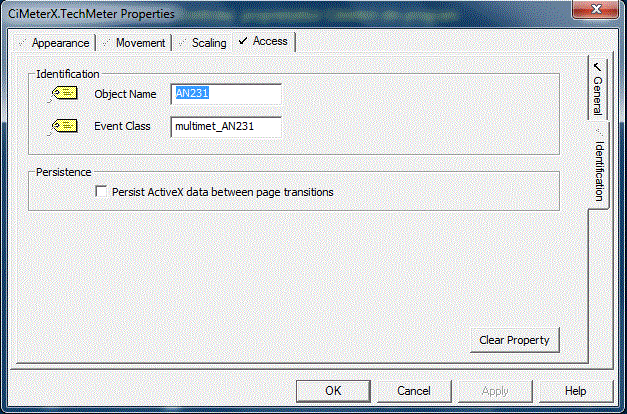

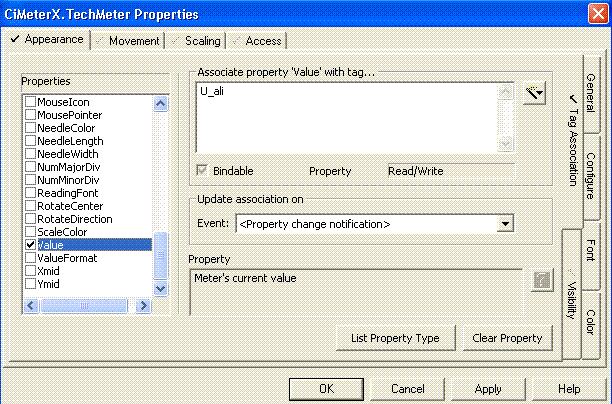

Pentru a ne putea referi din program la un anumit CiMeterX plasat pe pagina grafica, avem nevoie de o valoare de inentificare a acestuia. Dupa plasarea acestuia pe pagina grafica, acesta intradevar primeste un astfel de nume de indentificare dupa cum se vede in imaginea de jos:

    CiMeterX plasat pe pagina grafica este defapt din punt de vedere al programarii un obiec care dupa cum se vede, poarta numele "AN231", nume pe care il vom utiliza in codul programului pe care il vom scrie.
    Vom incerca sa scriem niste functii declansate de apasarea unor butoane, functii care modifica proprietatile acestor instrumente virtuale.

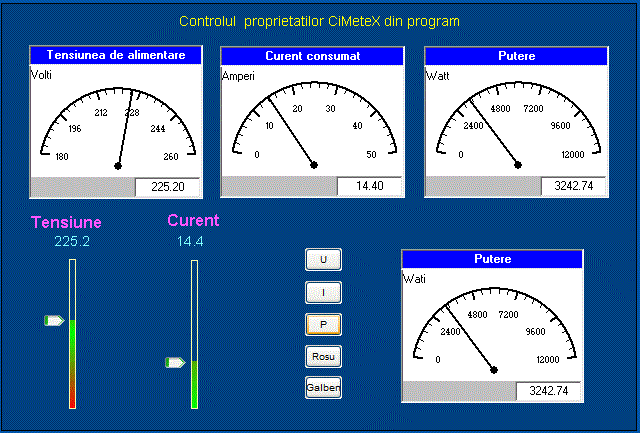

    Urmatoarea aplicatie multimetru reprogrameaza un CiMeterX si il transforma intr-un multimetru prin apasarea unor butoane.

Pentru a transforma CiMeterX in voltmetru, se apasa butonul "U" care lanseaza functia transf_u( )


FUNCTION transf_u()
	_ObjectSetProperty(ObjectByName("AN231"), "Value",u_alim);
	_ObjectSetProperty(ObjectByName("AN231"), "Caption","Tensiune");
	_ObjectSetProperty(ObjectByName("AN231"), "MaxValue",260);
	_ObjectSetProperty(ObjectByName("AN231"), "EngUnit","Volti");
END

Pentru a transforma CiMeterX in ampermetru se apasa butonul "I" care lanseaza functia transf_i( )


FUNCTION transf_i()
	_ObjectSetProperty(ObjectByName("AN231"), "Value",i_consum);
	_ObjectSetProperty(ObjectByName("AN231"), "Caption","Curent");
	_ObjectSetProperty(ObjectByName("AN231"), "MaxValue",50);
	_ObjectSetProperty(ObjectByName("AN231"), "EngUnit","Amperi");
END

Pentru a transforma CiMeterX in watmetru, se apasa butonul "P" care lanseaza functia transf_p( )


FUNCTION transf_p()
	_ObjectSetProperty(ObjectByName("AN231"), "Value",putere);
	_ObjectSetProperty(ObjectByName("AN231"), "Caption","Putere");
	_ObjectSetProperty(ObjectByName("AN231"), "MaxValue",12000);
	_ObjectSetProperty(ObjectByName("AN231"), "EngUnit","Wati");
END

Pentru a transforma culoara de fundal in rosu, se apasa butonul "Rosu" care lanseaza functia transf_r( )


FUNCTION transf_r()
	_ObjectSetProperty(ObjectByName("AN231"), "BackColor",6350);
END

Pentru a transforma culoara de fundal in galben, se apasa "Galben" care lanseaza functia transf_g( )


FUNCTION transf_g()
	_ObjectSetProperty(ObjectByName("AN231"), "BackColor",65534);
END

Exista o serie de alte indicatoare virtuale definite in grupul "ActivX" sau in grupul "Genie". Vom utiliza in urmatoarea aplicatie indicator un obiect de tip "Genie" -> Faceplat -> Indicator1 si realizam urmatoarea aplicatie:

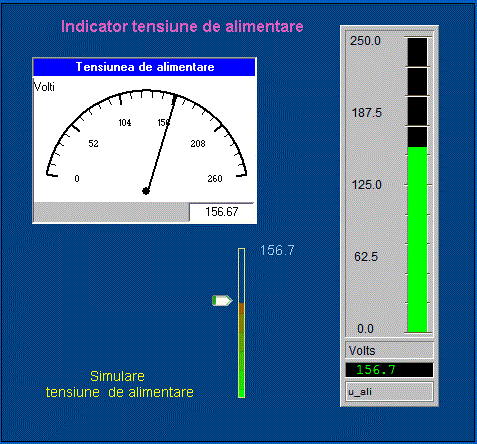

Plasarea obiectului de tip "Genie" -> Faceplat -> Indicator1 este extrem de simpla, dupa alegerea acestuia, nu trebuie decat setat tag-ul aferent.

Chiar si simularea tensiunii de alimentare am putea-o realiza in urmatoarea aplicatie slider cu un obiect de tip "Genie" si anume: "Genie" -> Faceplat -> Manual_l...1_v

2. Evolutia in timp a marimilor - Trends

     Vom realiza o noua pagina grafica numita trends in care vom analiza evolutia in timp a diverselor marimi.
     Pentru analiza in timp a evolutiei diverselor marimi digitale sau analogice exista o serie de obiecte destinate afisarii graficelor in timp a diverselor marimi.

    Trend

    Unul dintre cele mai simple obiecte care ne permit afisarea evolutiei in timp a diverselor marimi este obiectul "Trend".
    Acestui obiect trebuie sa-i atasam un tag mai specila si anume un Trend Tag.

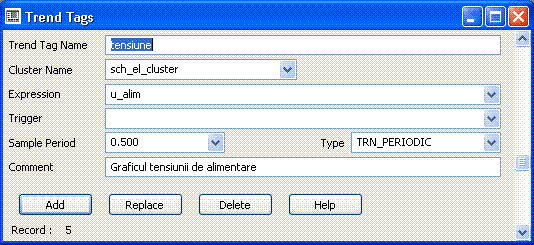

    Din Citect Progect Editor ->Tags->Trend Tags adaugam un tag nou:

    Dupa cum se observa din imaginea de sus, Trend-Tag-ul tensiune va stoca datele provenite de la tag-ul u_alim.
    Sample Period nu poate fi mai mic de 0.500 pentru marimi de tip REAL sau mai mic de 0.125 pentru marimi de tip INT.
    Vom plasa un obiect "Trend" caruia putem sa-i atasam diverse tag-uri de tip Trend Tag. Vom atasa Trend tag-ul tensiune si curent_c care vor permite trasarea graficelor de evolutie in timp a marimilor u_alim respectiv i_consum. Vom mai plasa doua obiecte cu care sa simulam marimile u_alim si i_consum si obtinem:

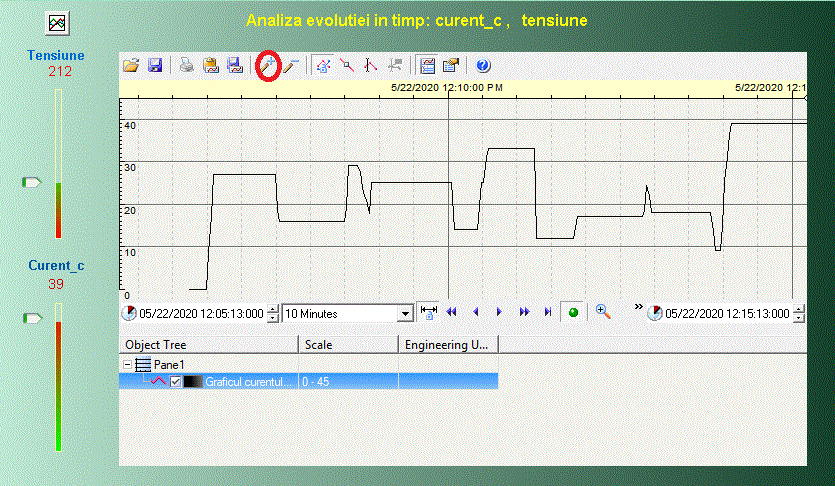

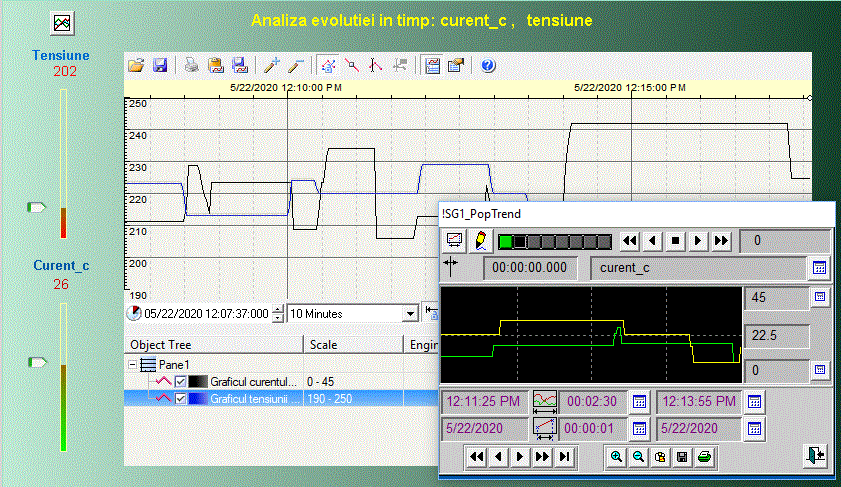

    Genie Trends, Process Analyst Control

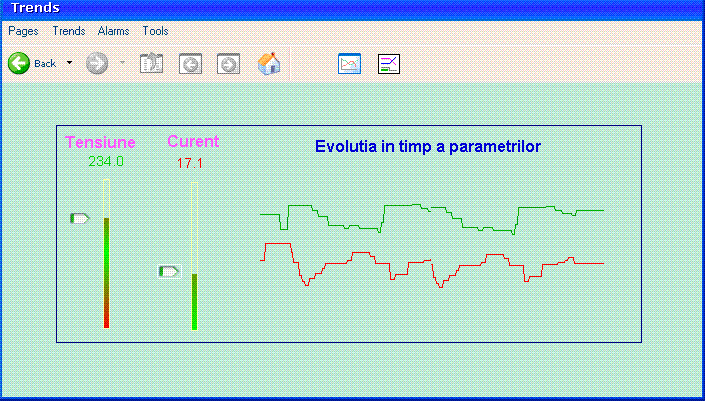

    In aplicatia anterioara, evolutia in timp a diverselor marimi era afisata grafic insa nu exista posibilitatea analizei formelor de unda afisate. Folosind un obiect de tip "Genie" sau un obiect "Process Analyst Control" este posibila analiza formelor de unda achizitionate.
    Vom realiza o noua pagina grafica numita process_a in care vom simula doua marimi (curentul si tensiunea) similara cu pagina anterioara, dar de data aceasta vom plasa un obiect "Genie" si un obiect "Process Analyst Control". Vom alege din lista "Trends" pentru "Genie" si "Add Pen" pentru "Process Analyst Control".

Daca lansam aplicatia, numai dupa actionarea butonului corespunzator "Genie - Trends" , va fi declansata afisarea evolutiei in timp, dar de data aceastaavem o serie de facilitati pentru analiza graficelor afisate.

3. Simularea marimilor analogice

De multe ori avem nevoie sa simulam anumite semnale analogice. Prima metoda folosita a fost simularea marimilor analogice prin actionarea manuala a anumitor butoane. Semnalele se pot simula si automat utilizand functii matematice sau functii simple scrise in cadrul modulelor de program "Cicode"
Sa presupunem ca vrem sa simulam o functie "dinti de fierastrau" pentru evolutia curentului consumat. Vom include o functie de genul:

FUNCTION Simul_c_df()
	IF i_consum > 44 THEN
	i_consum=0;
	ELSE
	i_consum=i_consum+0.25;
	END
END

Dupa cum se vede, la fiecare apel al functiei i_consum este incrementat cu 0.25. In cazul in care se ajunge la valoarea maxima definita (in acest caz 45 volti), se forteaza i_consum la 0.
Vom realiza o noua pagina grafica numita simulare_f in care afisam do poarametrii (tensiiune si curent) . Tensiunea va fi simulata manual iar pentru curent vom face apelul functiei "Simul_c_df" pentru a modifica in mod constant valoarea curentului obtinand in final aplicatia de jos:

Vom mai scrie o functie care intrerupe curentul electric in cazul in care tensiunea nu este in plaja stabilita.

FUNCTION lim_u()

	IF u_alim>230 THEN
		comut_alim=0;
	END

	IF u_alim<210 THEN
		comut_alim=0;
	END

	IF u_alim>210 AND u_alim<230 THEN
		comut_alim=1;
	END

	IF comut_alim=0 THEN
		i_consum=0
	END
END

Dupa cum se observa, in cazul in care tensiunea nu se incadreaza in plaja 210v-230v se forteaza i_consum la 0

Daca dorim o evolutie sinusoidala a curentului, in aplicatia simulare_f , apelam o functie de genul:

FUNCTION Simul_c_sin()
	rad=rad + 0.01;
	i_consum=20*(1+sin(rad));
END

S-a introdus o noua variabila rad pentru a pastra unghiul in radiani. Pentru o variatie a curentului in limitele 0-45 amperi, s-a atrbuit lui i_consum valoarea 45*(1+sin(rad))

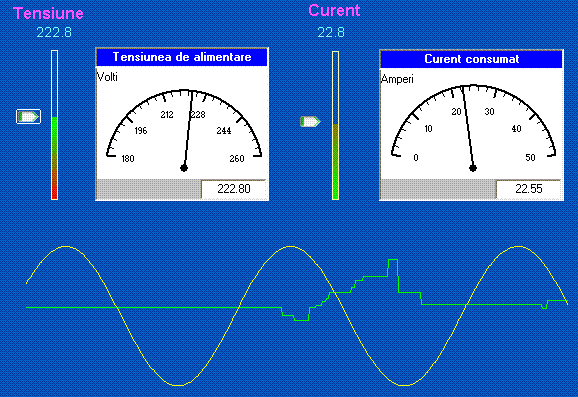

In acest caz aplicatia arata astfel:

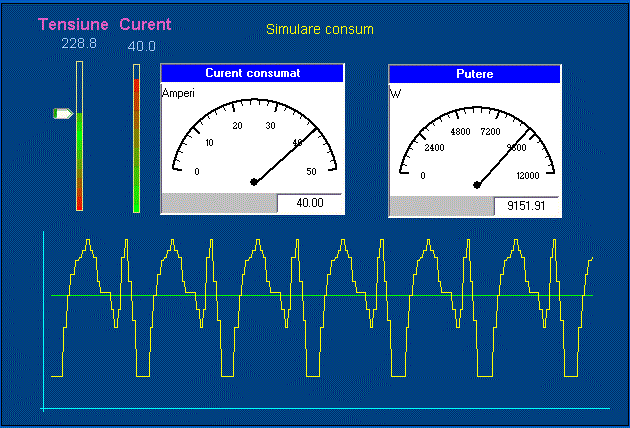

Pentru a simula consumul pe 24 de ore, in aplicatia simulare_c vom scrie o functie care simuleaza valoarea curentului consumat in fiecare interval orar astfel:

FUNCTION simul_c()
	ora=ora+0.1
	IF ora> 24 THEN
	   ora=0
	END

  	IF ora>=0 AND ora < 4
  	THEN
 		i_consum=6
  	END

  	IF ora>=4 AND ora < 5

  	THEN
 		i_consum=20
  	END

   	IF ora>=5 AND ora < 6

  	THEN
 		i_consum=29
  	END

    IF ora>=6 AND ora < 7

  	THEN
 		i_consum=35
  	END

 	IF ora>=7 AND ora < 8

  	THEN
 		i_consum=39
  	END

 	IF ora>=8 AND ora < 9

  	THEN
 		i_consum=40
  	END

 	IF ora>=9 AND ora < 10

  	THEN
 		i_consum=42
  	END
  	IF ora>=10 AND ora < 11

  	THEN
 		i_consum=45
  	END

 	IF ora>=11 AND ora < 12

  	THEN
 		i_consum=42
    END
 	IF ora>=12 AND ora < 13

  	THEN
 		i_consum=40
  	END
  	IF ora>=13 AND ora < 14

  	THEN
 		i_consum=33
  	END

 	IF ora>=14 AND ora < 17

  	THEN
 		i_consum=30
  	END

  	IF ora>=17 AND ora < 18

  	THEN
 		i_consum=25
  	END

  	IF ora>=18 AND ora < 19

  	THEN
 		i_consum=20
  	END
 	IF ora>=19 AND ora < 20

  	THEN
 		i_consum=25
  	END

 	IF ora>=20 AND ora < 21

  	THEN
 		i_consum=40
  	END

  	IF ora>=21 AND ora < 22

  	THEN
 		i_consum=45
  	END

 	IF ora>=22 AND ora < 23

  	THEN
 		i_consum=33
  	END

  	IF ora>=23 AND ora < 24

  	THEN
 		i_consum=22
  	END
  END

Obiectul "Trend" utilizat pentru afisarea evolutiei in timp a diverselor marimi, poate fi utilizat pe post de obiect "Plot" care ne permite sa afisam diverse grafice in coordonate x-t sau x-y.
In aplicatia afis_gr_01 , se va realiza o astfel de aplicatie folosind Graphics Bilder. Plasam obiectul "Trend":

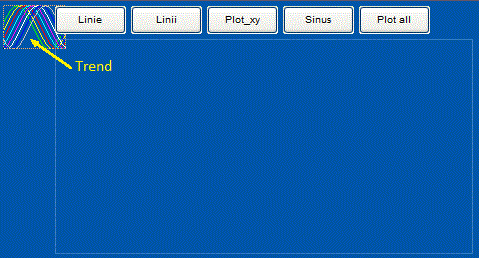

In vederea utilizarii acestui obiect, trebuie sa obtinem numarul de identificare al obiectului (Obiect AN) din fereastra Trend Properties->Access.

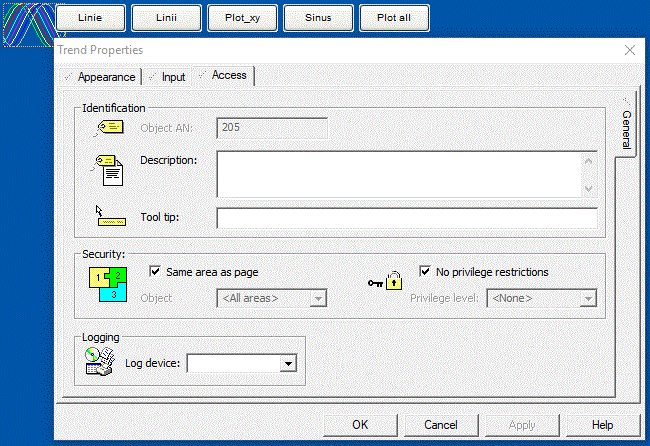

In cazul de fata numarul de identificare al obiectului (Obiect AN) este 205. Vom folosi acest cod in functiile pentru diverse afisari grafice din pagina grafica: afis_gr_01. Vom trasa pentru inceput o curba care trece prin 10 coordonatele x salvate intr-un vector numit in aceasta aplicatie Buf1[]

Functia definita: Plot_lin foloseste o serie de functii predefinite in Citect cum ar fi: PlotOpen, PlotGrid, PlotLine, PlotClose, acestea fiind foarte bine documentate in Help-ul Citect.

INT hPlot;
REAL Buf1[10] =20,20,60,60,40,40,50,60,55,60;
FUNCTION Plot_lin(INT hAn,INT iGridCol= Yellow,INT iFrameCol= Black,INT iFillCol=Black)
	INT FrameWidth=10;
	hPlot=PlotOpen(hAn,"Display",65);
	PlotGrid(hPlot,10,0,0,400,200,10,iGridCol,9,iGridCol,FrameWidth,iFrameCol,iFillCol,0);

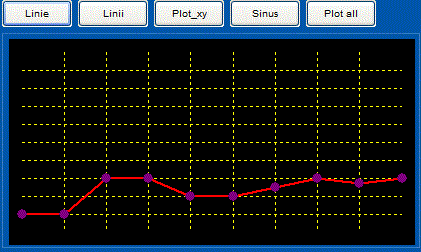

	PlotLine(hPlot, 0, Light_Red, 2, 7, Magenta , 1, 10, Buf1[0], 0,200,1);
	PlotClose(hPlot);
END

Dupa cum se observa, s-a defint variabila INT hPlot care reprezinta handler-ul obiectului "Trend" in care se va face afisarea grafica. Acest handler se obtine prin intermediul functiei PlotOpen(hAn,"Display",65) , hAn fiind numarul de identificare al obiectului (Obiect AN) acesta fiind transmis ca parametru in cazul apelului acestei functii. In pagina grafica: afis_gr_01 pe butonul "Linie" se face apelarea functiei Plot_lin astfel:

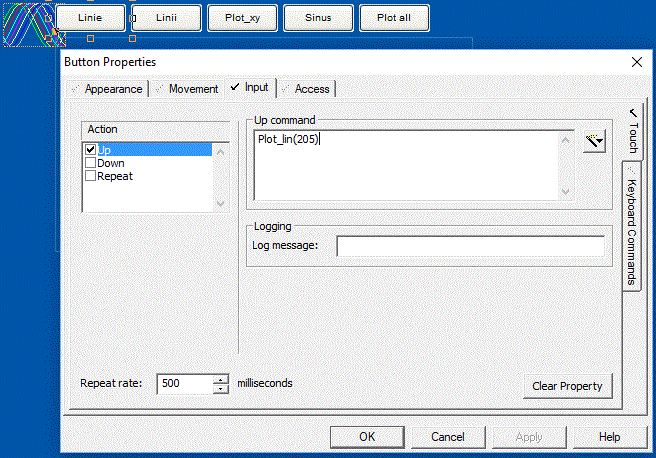

Plot_lin(205)

205 fiind numarul de identificare al obiectului "Trend" (Obiect AN). Dupa apasarea butonului "Linie" se obtine:

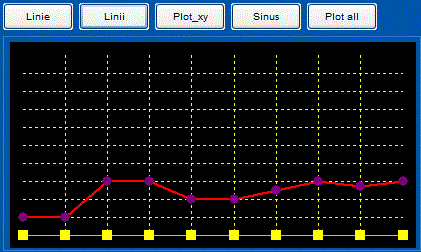

Putem plasa mai multe grafice simultan pe ecran. Vom mai defini un vector REAL Buf2[10] cu valori pentru a doua curba. Functia Plot_linii va trasa doua curbe simultan.

INT hPlot;
REAL Buf1[10] =20,20,60,60,40,40,50,60,55,60;
REAL Buf2[10];
FUNCTION Plot_linii(INT hAn,INT iGridCol= Yellow,INT iFrameCol= Black,INT iFillCol=Black)
	INT FrameWidth=10;
	hPlot=PlotOpen(hAn,"Display",65);
	PlotGrid(hPlot,10,0,0,400,200,10,iGridCol,9,iGridCol,FrameWidth,iFrameCol,iFillCol,0);
	PlotLine(hPlot, 0, Light_Red, 2, 7, Magenta , 1, 10, Buf1[0], 0,200,1);
	PlotLine(hPlot, 0, Light_Cyan, 1, 6, Yellow , 1, 10, Buf2[0], 0,200,1);
	PlotClose(hPlot);
END

Vectorul REAL Buf2[10] nu are atribuite valori deci toate sunt 0.

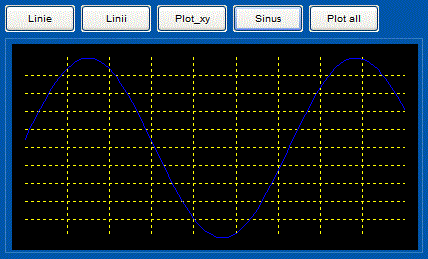

Vom defini in continuare functia Plot_sin pentru a trasa graficul functiei sinus folosin de data aceasta 100 de valori.

INT hPlot;
REAL Buf3[100];
	INT i
	REAL rad=0;
	FOR i=0 TO 99 DO
		rad=rad + 0.09;
		Buf3[i] =100*(1+Sin(rad));
	END
	INT FrameWidth=10;
	hPlot=PlotOpen(hAn,"Display",65);
	PlotGrid(hPlot,100,0,0,400,200,10,iGridCol,9,iGridCol,FrameWidth,iFrameCol,iFillCol,0);
	PlotLine(hPlot, 0, Light_Blue, 1, 0, Light_Red , 1, 100, Buf3[0], 0,200,1);
	PlotClose(hPlot);

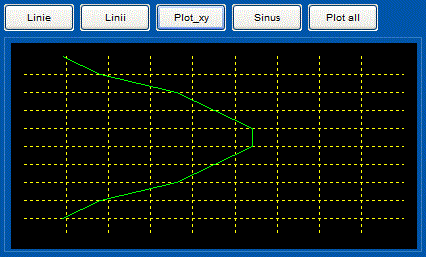

Putem folosi obiectul "Trend" pentru a trasa grafice in coordonate x-y.Vom defini astfel functia Plot_xy pentru a trasa un graficul in coordonate x-y pentru valorile aflate in vectorul XTable[10] respectiv YTable[10] .

INT hPlot;
REAL YTable[10]=10,20,30,40,50,60,70,80,90,100;
REAL XTable[10]=10,20,40,50,60,60,50,40,20,10;

FUNCTION Plot_xy(INT hAn,INT iGridCol= Yellow,INT iFrameCol= Black,INT iFillCol=Black)
	INT FrameWidth=10;
	hPlot=PlotOpen(hAn,"Display",65);
	PlotGrid(hPlot,10,0,0,400,200,10,iGridCol,9,iGridCol,FrameWidth,iFrameCol,iFillCol,0);
	PlotXYLine(hPlot,0,Light_Green,1,0,White,1,10,XTable[0],0,100,YTable[0],0,100,1);
	PlotClose(hPlot);
END

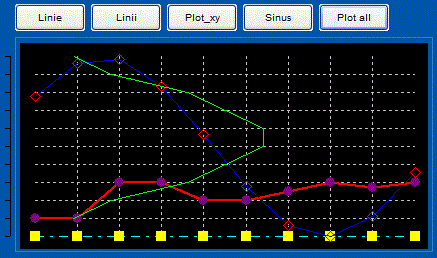

Vom combina toate graficele de sus prin intermediul functiei Plot

INT hPlot;
REAL Buf1[10] =20,20,60,60,40,40,50,60,55,60;
REAL Buf2[10];
REAL Buf3[100];
REAL YTable[10]=10,20,30,40,50,60,70,80,90,100;
REAL XTable[10]=10,20,40,50,60,60,50,40,20,10;

FUNCTION Plot(INT hAn,INT iGridCol= Grey,INT iFrameCol= Black,INT iFillCol=Black)
	INT i;
	REAL rad=0;
	FOR i=0 TO 9 DO
		rad=rad + 0.6;
		Buf3[i] =100*(1+Sin(rad));
	END
	INT FrameWidth=10;
	hPlot=PlotOpen(hAn,"Display",65);
	PlotGrid(hPlot,10,0,0,400,200,10,iGridCol,9,iGridCol,FrameWidth,iFrameCol,iFillCol,0);
	PlotScaleMarker(hPlot,-15,190, 11, 1, Black, 1);
	PlotLine(hPlot, 0, Light_Red, 2, 7, Magenta , 1, 10, Buf1[0], 0,200,1);
	PlotLine(hPlot, 3, Light_Cyan, 1, 6, Yellow , 1, 10, Buf2[0], 0,200,1);
	PlotLine(hPlot, 0, Light_Blue, 1, 4, Light_Red , 1, 10, Buf3[0], 0,200,1);
	PlotXYLine(hPlot,0,Light_Green,1,0,White,1,10,XTable[0],0,100,YTable[0],0,100,1);
	PlotClose(hPlot);
END

Test de autoevaluare

-Marcati raspunsurile corecte la intrebarile urmatoare.

-ATENTIE: pot exista unul, niciunul sau mai multe raspunsuri corecte la aceeasi intrebare.

-Timp de lucru: 10 minute

Rezumat

Afisarea sub forma numerica
Afisarea valorii unei marimi analogice sub forma numerica se face utilizand un obiect de tip "Number"

Afisarea sub forma de bara verticala (histografica)
Reprezentarea sub forma unei bare vericale se face:

Utilizand un obiect "Rectangle" in care:
- se bifeaza proprietatea Aparence->Filled si se alege culoarea cu care se face fill
- se seteaza proprietatea Fill-> Level cu numele tag-ului ce reprezinta marimea analogica
- daca se doreste afisarea utilizand un gradient de culoare:
  - s-a setat proprietatea Fill-> Color cu numele tag-ului ce reprezinta marimea analogica
  - se seteaza si proprietatea Aparence-> Gradient Fill
Utilizand un obiect de tipul "Genie" -> Faceplat -> Indicator1

Afisarea unui instrument virtual
    Pentru a afisa un instrument virtual, se foloseste un obiect "ActiveX" CimeterX.TechMeter unde se bifeaza proprietatea "Value" si i se atribuie numele tag-ului ce reprezinta marimea analogica

Controlul din program al unui instrument virtual
    Controlul din program al unui instrument virtual se face pe baza Object Name-ul atribuit la plasarea acestuia pe pagina grafica.

Afisarea evolutiei in timp a marimilor analogice
    Afisarea evolutiei in timp a marimilor analogice se face cu:

Obiecte de tip "Trend"
Obiecte de tip "Genie->Trend"

Simularea marimilor analogice se face:

Obiecte "Symbol" de tipul Xp_slider
Obiecte de tip "Genie" -> Faceplat -> Manual_l...1_v
Din program

Rezultate asteptate

Cum sa gestionati a marimilor analogice in sistemele SCADA

Cum sa utilizati instrumentatia virtuala pentru afisarea parametrilor analogici

Cum sa controlati instrumentatia virtuala prin intermediul aplicatiilor SCADA

Cum sa utilizati instrumente virtuale pentru urmarirea in timp a evolutiei marimilor analogice

Cum sa simulati marimile analogice in cadrul aolicatiilor SCADA

Termeni esentiali

Termen	Descriere
SCADA	Supervisory Control And Data Aquisition
Tag	Nume generic pentru elementele din procesul monitorizat codificate prin intermediul variabilelor
HMI	Human Machine Interface -Interfata dintre aplicatie si utilizator
Instrument virtual	Instrument afisat in pagina grafica si imita functionarea unui instrument real
Trend	Evolutia in timp a unei marimi analogice
Object Name	Numele unic al unui obiect plasat pe pagina grafica
Slider	Instrument virtual care imita functionarea unui potentiometru liniar

Recomandari bibliografice

[1] Traian Turc, Elemente de programare C++ utile in ingineria electrica, Ed.Matrixrom, Bucuresti,2010

[2] Traian Turc, Programare avansata C++ pentru ingineria electrica, Ed.Matrixrom, Bucuresti,2010

[3] Traian Turc, Programarea in limbaje de asamblare, uz intern, Univ."Petru Maior" ,Tg.Mures,2009

[4] Traian Tur,Brevet de inventie nr:11863 "Sistem pentru automatizarea si monitorizarea proceselor industriale", OSIM, 2003

[5] Jeff Kent, C++ fara mistere,Ed.Rosetti Educational 2004 .

[6] Boldur Barbat - Informatica industriala - Programarea în timp real – Institutul Central pentru Conducere si informatica 1984

[7] Ioan Babuita – Conducerea automata a proceselor – Ed. Facla 1985

[8] Ghercioiu-National în struments - Orizonturi în instrumentatie 1995

Link-uri utile

1. http://www.free-scada.org/ - Free SCADA - 2009.

2. http://www.7t.dk/igss/default.asp - IGSS SCADA System - 2009

3. http://www.7t.dk/igss/default.asp?showid=374 - IGSS Online SCADA Training - 2009

4. http://www.7t.dk/free-scada-software/index.html- IGSS Free SCADA Software -2009

5. http://www.citect.com/ - CITECT SCADA -2009

6. http://www.citect.com/index.php?option=com_content&view=article&id=1457&Itemid=1314 - Download CITECT demo - 2009

7. http://www.indusoft.com/index.asp - INDUSOFT SCADA - 2009

8 http://www.gefanuc.com/products/2819 - Proficy HMI/SCADA - CIMPLICITY - 2009.

9. http://www.genlogic.com/ - Dynamic Graphics, Data Visualization, Human-Machine Interface (HMI) - 2010

10 http://www.genlogic.com/demos.html - On-Line Java and AJAX Demos - 2010

11 http://www.free-scada.org/ - - 2009

12 http://www.free-scada.org/ - - 2009

Test de evaluare

-Marcati raspunsurile corecte la intrebarile urmatoare.

-ATENTIE: pot exista unul, niciunul sau mai multe raspunsuri corecte la aceeasi intrebare.

-Timp de lucru: 10 minute
