Instructiuni repetitive: while, do while, for
  • Tematica
  • Noi notiuni, functii si instructiuni utilizate
    Instructiunea while :

        Instructiunea while Se foloseste pentru a executa repetitiv o instructiune sau o secventa de instructiuni atata timp cat o expresie este adevarata.
  • Formatul instructiunii:

        Instructiunea while are urmatorul format:
        while (expresie) instructiune;

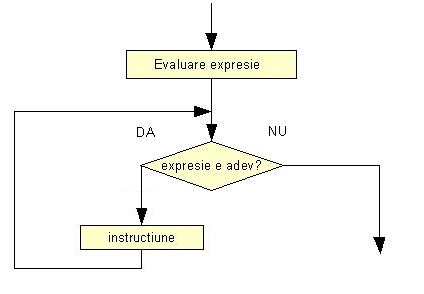

        Instructiunea se executa repetat atīta timp cīt valoarea expresiei este adevarata. Testul are loc īnaintea fiecarei executii a instructiunii. Modul de functionare al instructiunii este urmatorul:
  •      Se testeaza expresia din paranteze. Daca ea este adevarata (sau expresia din paranteze are o valoare diferita de zero)
  •      Se executa corpul instructiunii while
  •      Se reia testarea si executia pana expresia devine falsa (sau valoarea expresiei din paranteze este zero)
  •      Se continua executia cu instructiunea de dupa corpul instructiunii while, deci instructiunea while se termina.



        Sa realizam un program care afiseaza primele 10 numere naturale.

    // Program scris in C++ Visual Studio 2005 de tipul:CLR console application
// Programul afiseaza primele 10 numere naturale

#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	int i=1;
	cout <<" \n\tNumerele sunt: ";
	while (i<=10)
	{
		cout << i << " ";
		i+=1;
	}
	cin.ignore();
	cin.get();
	return 0;
}

        Dupa rularea programului in "Command Prompt" se afiseaza:

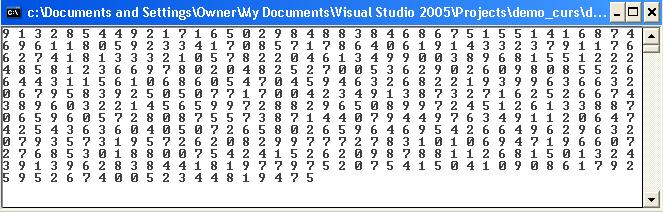

        Urmatorul program afiseaza 500 numere naturale aleatoare intre 0 si 9.

    #include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
    int i=0;
	while(i < 500)
	{
		cout << rand()%10 <<" ";
		i++;
	}

	cin.ignore();
	cin.get();
	return 0;
}

        Dupa rularea programului in "Command Prompt" se afiseaza:



        Schema logica de de mai jos, calculeaza n!. Sa realizam programul care implementeaza aceasta schema logica.



    // Programul calculeaza n factorial.

#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	int i=1,n;
	double fact=1;
	cout <<" \n\tProgramul calculeaza n Factorial ";
	cout <<" \n\n\tIntroduceti numarul n: ";
	cin >> n;
	while (i<=n)
	{
		fact*=i;
		i+=1;
	}
	cout <<" \n\n\tRezultat: "<< n << "! =" << fact;
	cin.ignore();
	cin.get();
	return 0;
}


        Schema logica animata a aplicatiei pentru calculul n! prezinta pas cu pas rularea aplicatiei pentru n=4

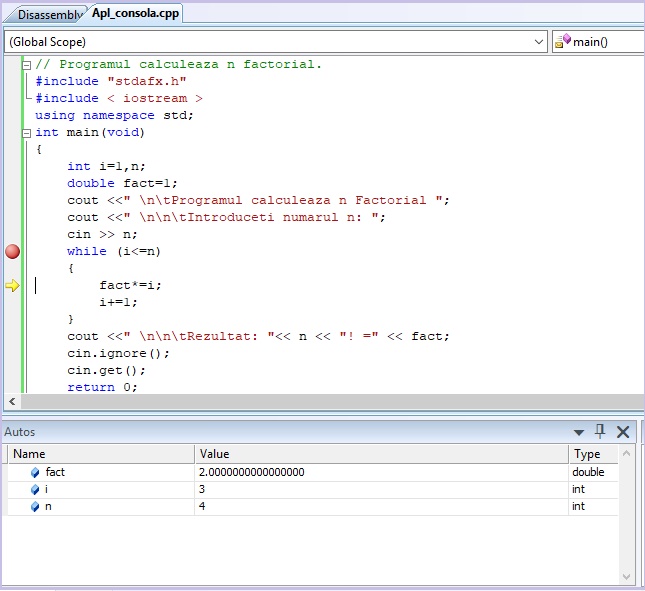

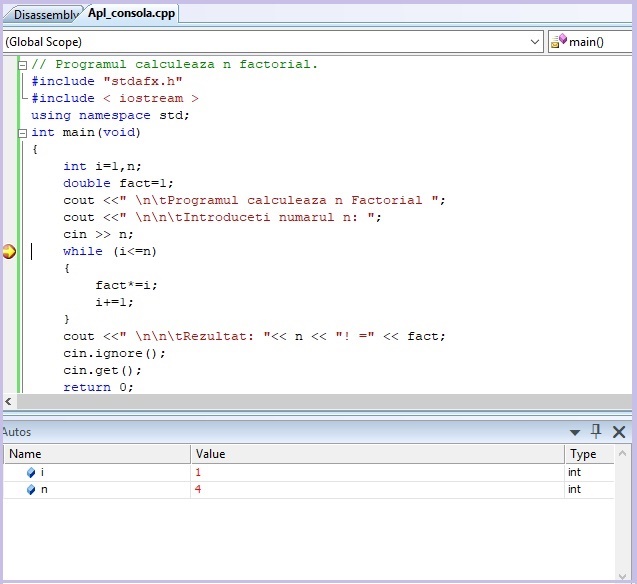

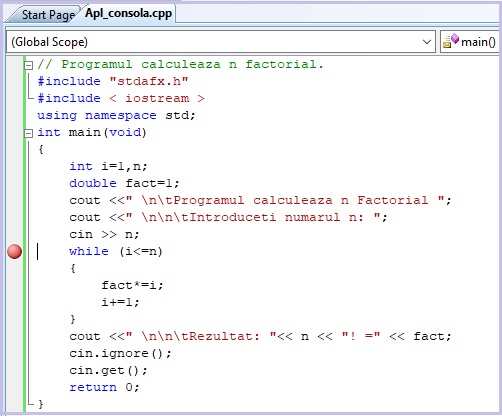

        Rularea pas cu pas efectiva a aplicatiei se poate realiza prin plasarea unui Breakpoint in program la inceputul instructiunii repetitive "while".



        Dupa plasarea Breakpoint-ului programul se lanseaza normal dupa care rularea acestuia se va opri la instructiunea corespunzatoare Breakpoint-ului



        Din acest moment se poate rula pas cu pas prin apasarea tastei F10

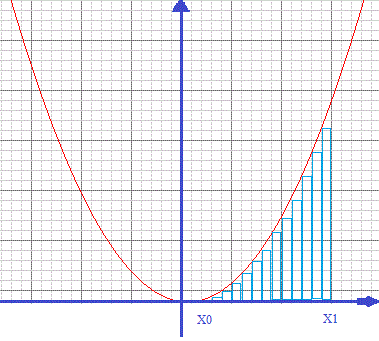

        Instructiunile repetitive se pot utiliza pentru calculul integralelor functiilor pe diverse intervale.
        Tinand cont ca integrala reprezinta aria suprafetei delimitata de functie pe intervalul dat, aceasta arie se poate calcula prin insumarea ariei dreptunghiurilor cuprinse sub graficul functiei pe intervalul dat. Spre exemplu integrala functiei x2 pe intervalul x0 - x1 este reprezenta in imaginea de jos.



        Cu cat impartim intervalul in mai multe dreptunghiuri, calculul integralei se face cu precizie mai mare.
        Se poate realiza deci o aplicatie pentru calculul integralei functiei f(x)=x2 pe intervalul x0-x1 astfel:

    // Programul calculeaza integrala functiei x^2 pe intervalul 0-10

#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	double s=0;
	double x0=0;
	double x1=10;
	double nr_pasi=1000000;
	const double pas=(x1-x0)/nr_pasi;
	double x=x0;
	while (x<=x1)
	{
		s=s+x*x*pas;
		x=x+pas;
	}
	cout <<" \n\tIntegrala este: " << s;
	cin.ignore();
	cin.get();
	return 0;
}

        Primitiva functiei x2 este x3/3. Pe intervalul [0-10] integrala este 1000/3=333.333
        Daca se ruleaza programul cu nr_pasi=1000 obtinem rezultatul 333.834
        Daca se ruleaza programul cu nr_pasi=10000 obtinem rezultatul 333.383
        Daca se ruleaza programul cu nr_pasi=100000 obtinem rezultatul 333.338
        Daca se ruleaza programul cu nr_pasi=1000000 obtinem rezultatul 333.334
        Daca se ruleaza programul cu nr_pasi=10000000 obtinem rezultatul 333.333
        Se observa ca eroarea depinde de finetea pasului (numarul de pasi).

        Instructiunea while se foloseste la fel si in modul grafic Windows Forms Application. Sa folosim instructiunea while pentru a afisa o serie de dreptunghiuri concentrice de forma celor de mai jos:

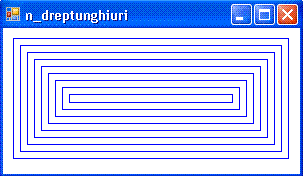

         n_dreptunghiuri


        Deschidem un nou proiect Windows Forms Application intitulat "n_dreptunghiuri". De aceasta data nu mai plasam nici un Buton. Vom pune procedura noastra sa se execute odata cu deschiderea aplicatiei.
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i,j,h,w,d,n=10;
	// i contor dreptunghiuri concentrice
	// n nr dreptunghiuri concentrice
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_albastru;
	Creion_albastru =new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	h=this.Height-30;	//inaltimea maxima a dreptunghiurilor
	w=this.Width;		//latimea maxima a dreptunghiului
	d=h/2/n;		//distanta intre doua dreptunghiuri concentrice
	i=0;
	while (i<=d*n){
		Desen.DrawRectangle(Creion_albastru, i+10, i+10, (w-30-2*i), (h-30-2*i));
		i+=d;
	}

        Se observa ca inainte de trasarea dreptunghiurilor s-a sters ecranul cu instructiunea:
        Desen.Clear(this.BackColor);
        Instructiunea: Desen.DrawRectangle(Creion_albastru, i+10, i+10, (w-30-2*i), (h-30-2*i)); traseaza un dreptunghi incepand cu pozitia x1=i la care s-a adaugat o margine de 10 pixeli si y1=i la care s-a adaugat o margine de 10 pixeli. Latimea dreptunghiului este w latimea maxima calculata - 2 margini de 15 pixeli adica 30 -2*i adica. I se incrementeaza cu d, d fiind distanta calculata intre doua dreptunghiuri Inaltimea este h -30-2*i similar cu latimea dreptunghiului.
         In cadrul instructiunii while se pot insera si alte instructiuni de exemplu instructiunea if .
        Vom folosi in continuare instructiunea if in cadrul instructiunii while in modul grafic Windows Forms Application pentru a desena mai multe dreptunghiuri de dimensiuni aleatoare pentru a imita blocurile turn din centrul unui oras.

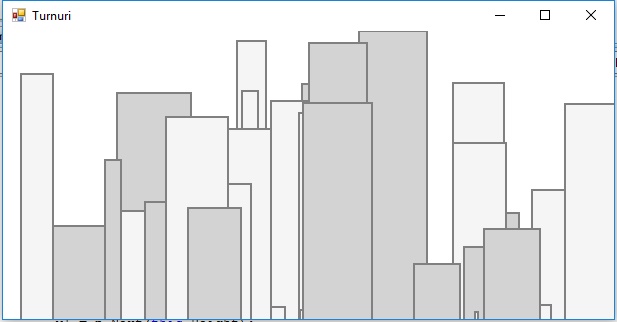

         turnuri


        Deschidem un nou proiect C# Windows Forms Application intitulat "turnuri". Vom pune procedura pentru desenarea turnurilor sa se execute odata cu deschiderea aplicatiei si anume pe evenimentul "paint".
        Pentru a obtine valori aleatoare, vom crea un obiect n prin instantierea clasei "System.Random" si vom invoca metoda "Next".
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    		int i, x1, y1, w, h;
		System.Drawing.Graphics Desen;
		System.Drawing.SolidBrush Pens_g, Pens_w;
		System.Drawing.Pen Creion_g;
		Desen = this.CreateGraphics();
		Pens_g = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
		Pens_w = new System.Drawing.SolidBrush(System.Drawing.Color.WhiteSmoke);
		Creion_g = new System.Drawing.Pen(System.Drawing.Color.Gray, 3);
		System.Random n = new System.Random();
		Desen.Clear(this.BackColor);
		i = 0;
		while (i <= 50)
           	{
               		x1 = n.Next(this.Width);
               		y1 = n.Next(this.Height);
               		w = n.Next(75);
               		h = this.Height - y1;
               		if (i % 2 == 0)
               		{
                   		Desen.DrawRectangle(Creion_g, x1, y1, w, h);
                   		Desen.FillRectangle(Pens_g, x1 + 1, y1 + 1, w - 1, h - 1);
               		}
               		else
               		{
                   		Desen.DrawRectangle(Creion_g, x1, y1, w, h);
                   		Desen.FillRectangle(Pens_w, x1 + 1, y1 + 1, w - 1, h - 1);
               		}
               		i++;
           	}


        Ingineria electrica se ocupa in general de studiul si utilizarea semnalelor electice de diferite forme, valori si intensitati. Un mare rol important il are analiza semnalelor electrice, analiza care presupune in primul rand vizualizarea acestora. Exista o serie de dispozitive menite sa afiseze formele de unda a diferitelor semnale electrice (osciloscoape, vobuloscoape, analizoare spectrale etc..). De multe ori aceste semnale pot fi modelate matematic si simulate pe calculator. Vom incerca in continuare sa folosim programarea in mod grafic pentru a afisa diverse forme de unda ale diferitelor semnale electrice. Vom incepe prin a genera un grid peste care urmeaza in viitor sa trasam formele de unda.

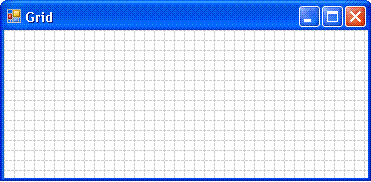

        Sa incercam sa realizam aplicatia care traseaza urmatorul grid pe ecran:



         grid


        Deschidem un nou proiect Windows Forms Application intitulat "grid". Nu inseram nici un obiect pe form.
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_gri;
	Creion_gri=new System.Drawing.Pen(System.Drawing.Color.LightGray);
	Desen.Clear(this.BackColor);
	// linii verticale
	while (i<=this.Width){
	Desen.DrawLine(Creion_gri, i, 0, i,this.Height);
	i+=10;
	}
	// linii orizontale
	i=0;
	while (i<=this.Height){
	Desen.DrawLine(Creion_gri, 0, i,this.Width,i);
	i+=10;
	}

        Se observa ca inainte de trasarea liniilor orizontale si verticale s-a sters ecranul cu instructiunea:
        Desen.Clear(this.BackColor);

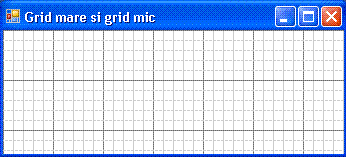

        Daca dorim sa accentuam unele linii adica sa realizam un grid mai mare peste gridul mic sa zicem tot la 5 griduri mici sa trasam cate un grid mai mare procedam astfel: daca ne aflam pe pozitia 10*5=50 schimbam culoarea cu un gri mai intens si optinem imaginea:



         grid_mm


       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen  Creion_gri_d;
	Creion_gri_d=new System.Drawing.Pen(System.Drawing.Color.LightGray);
	System.Drawing.Pen Creion_gri;
	Creion_gri=new System.Drawing.Pen(System.Drawing.Color.Gray);
	Desen.Clear(this.BackColor);

	// linii verticale
	while (i<=this.Width){
		if (i%50==0)
			Desen.DrawLine(Creion_gri, i, 0, i,this.Height);
		else
			Desen.DrawLine(Creion_gri_d, i, 0, i,this.Height);
	i+=10;
	}
	// linii orizontale
	i=0;
	while (i<=this.Height){
		if (i%50==0)
			Desen.DrawLine(Creion_gri, 0, i,this.Width,i);
		else
			Desen.DrawLine(Creion_gri_d, 0, i,this.Width,i);
	i+=10;
	}

        Se observa ca s-a folosit functia % numita si functia mod functie care ne returneaza restul impartirii. In cazul de fata am testat daca restul impartirii lui i cu 50 este 0 si atunci am schimbat culoare de la gri_d la gri.

    Instructiuni while imbricate:

        Instructiunile while se pot insera unele in altele pe oricate nivele. Se spune ca s-a imbricat o instructiune while in alta instructiune while. Sa reluam aplicatia de desenare a n dreptunghiuri concentrice si sa desenam m grupuri de cite n dreptunghiuri concentrice. Vezi imaginea de jos.:

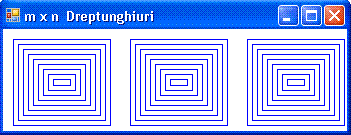

         n_x_m_dreptunghiuri


        Singura diferenta se gaseste in procedura atasata evenimentului pain al form-ului care devine:

       C#

    	int i,j,h,w,d,m=3,n=10;
	// j contor dreptunghiuri
	// i contor dreptunghiuri concentrice
	// m nr dreptunghiuri
	// n nr dreptunghiuri concentrice
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_albastru;
	Creion_albastru =new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	h=this.Height-30;	//inaltimea maxima a dreptunghiurilor
	w=this.Width/m;	//latimea maxima a dreptunghiului
	d=w/2/n;			// distanta intre doua dreptunghiuri concentrice
	j=0;
	while (j<=m*w){
		i=0;
		while (i<=d*n){
			Desen.DrawRectangle(Creion_albastru, j+i+10, i+10, (w-20-2*i), (h-20-2*i));
			i+=d;
		}
		j+=w;
	}


    Instructiunea do while :

        Instructiunea do while Se foloseste pentru a executa repetitiv o instructiune sau o secventa de instructiuni atata timp cat o expresie este adevarata, insa testul are loc dupa executia instructiunii deci ea se va executa cel putin o data.
  • Formatul instructiunii:

        Instructiunea do while are urmatorul format:

        do instructiune;
        while (expresie);

        Instructiunea se executa repetat pīna cīnd expresia devine falsa. Testul are loc dupa fiecare executie a instructiunii.



        Sa presupunem ca vrem sa calculam aria sectiunii unui conductor electric. Programul cere diametrul conductorului si afiseaza aria sectiunii conductorului. In cazul ca avem de calculat mai multe sectiuni pentru diferite cabluiri, trebuie de fiecare data sa lansam programul, sa dam diametrul si dupa afisarea rezultatului, programul se termina si trebuie lansat din nou. Vom completa programul cu interbarea :Continuati(D/N) ? si daca raspunsul este D sa reluam executia pana se raspunde cu "N". Practic este ideal de folosit instructiunea do while care executa instructiunea si pe urma testeaza daca e adevarata expresia.

    // Program scris in C++ Visual Studio 2005 de tipul:CLR console application
// Program pentru calculul sectiunii unui conductor electric
// Se citeste diametrul conductorului electric se afiseaza aria sectiunii lui
// Se reia programul pana se raspunde cu N la intrebarea : "Continuati ?"

#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	double d,s;
	char c='D';
	cout <<" \nProgram pentru calculul sectiunii unui conductor electric";
	do {
		cout <<" \n\n\tIntroduceti diametrul conductorului:";
		cin >> d;
		s=3.14*(d/2)*(d/2);
		cout <<" \n\n\tSectiunea conductorului de diametru : "<< d << " este : " << s;
		cin.ignore();
		cout <<" \n\n\tContinuati (D/N) ?:";
		cin >> c;
	} while (c=='D' || c=='d' );
	return 0;
}

        Pentru optimizare am putea sa eliminam intrebarea :Continuati? si sa continuam programul pana se introduce 0 pentru diametru.

        In acest caz programul devine:

    // Program scris in C++ Visual Studio 2005 de tipul:CLR console application
// Program pentru calculul sectiunii unui conductor electric
// Se citeste diametrul conductorului electric se afiseaza aria sectiunii lui
// Programul se reia pana se introduce valoarea 0 la diametru

#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	double d,s;
	cout <<" \nProgram pentru calculul sectiunii unui conductor electric";
	do {
	cout <<" \n\n\tIntroduceti diametrul conductorului (0=terminare program):";
	cin >> d;
	s=System::Math::PI*(d/2)*(d/2);
	cout <<" \n\n\tSectiunea conductorului de diametru : "<< d << " este : " << s;
	cin.ignore();
	} while (d!=0 );
	return 0;
}

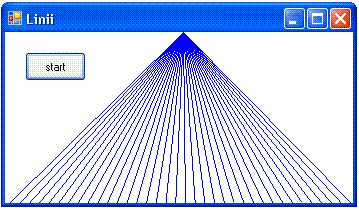

        Folosind instructiunea do while , sa realizam programul care traseaza mai multe linii pe formul deschis de forma imaginii de jos:



         linii_m


        Deschidem un nou proiect Windows Forms Application intitulat "linii_m" si plasam un Buton cu numele button1
        Completam procedura deschisa pe evenimentul click al butonului1 cu:

       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
    	System.Drawing.Pen Creion_albastru;
	Creion_albastru =new System.Drawing.Pen(System.Drawing.Color.Blue);
	do {
		Desen.DrawLine(Creion_albastru, this.Width/2, 0, i, this.Height-30);
		i+=10;
	}
	while (i<=this.Width);

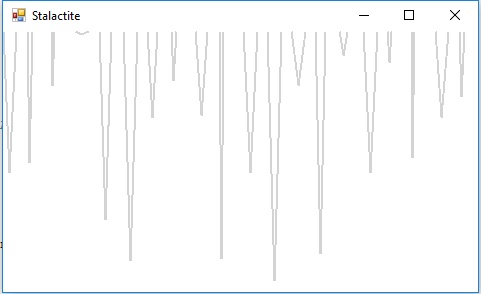

        Folosind instructiunea do while , sa realizam un prgram ce deseneaza ceva asemanator stalactitelor.



         stalactite


        Deschidem un nou proiect C# Windows Forms Application intitulat "stalactite"
        Completam procedura deschisa pe evenimentul paint cu:

       C#

                int x1, y1, w, h;
            int nr_s = 20;
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            System.Drawing.Pen Creion_g;
            Creion_g = new System.Drawing.Pen(System.Drawing.Color.LightGray, 2);
            System.Random n = new System.Random();
            Desen.Clear(this.BackColor);
            x1 = 0;
            do
            {
                y1 = 0;
                w = 3 + n.Next(12);
                h = n.Next(this.Height);
                Desen.DrawLine(Creion_g, x1, y1, x1 + w / 2, h);
                Desen.DrawLine(Creion_g, x1 + w, y1, x1 + w / 2, h);
                x1 = x1 + this.Width / nr_s;
            }
            while (x1 <= this.Width);

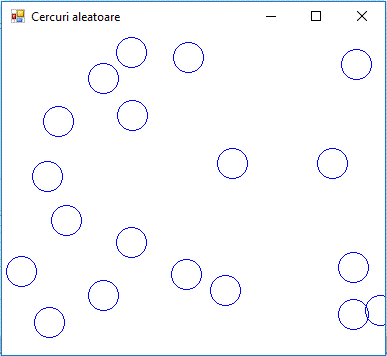

        Folosin instructiunea do while , sa realizam un prgram ce deseneaza 20 de cercuri aleatoare.



         cercuri aleatoare


        Deschidem un nou proiect C# Windows Forms Application intitulat "cercuri_rnd"
        Completam procedura deschisa pe evenimentul paint cu:

       C#

                int i, x0, y0, w;
            System.Drawing.Graphics Desen;
            System.Random n;
            System.Drawing.Pen Creion_albastru;
            Desen = this.CreateGraphics();
            Creion_albastru = new System.Drawing.Pen(System.Drawing.Color.Blue);
            n = new System.Random();
            w = 30;
            i = 0;
            do
            {
                x0 = n.Next(this.Width-w);
                y0 = n.Next(this.Height-w);
                Desen.DrawEllipse(Creion_albastru, x0, y0, w, w);
                i ++;
            }
            while (i < 20);


    Instructiuni do while imbricate:

        Instructiunile do while pot fi imbricate putindu-se astfel implementa algoritmi cu un grad inalt de complexitate.

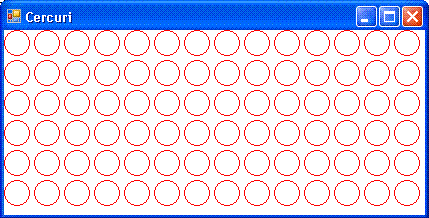

        Sa incercam sa afisam pe ecran cercuri de diametru 25, cercuri asezate pe linii si coloane astfel incat sa umplem tot ecranul indiferent de marimea form-ului deschis. Vezi imaginea de jos



         cercuri


        Deschidem un nou proiect Windows Forms Application intitulat "cercuri".
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i=0,j=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
   	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red);
	Desen.Clear(this.BackColor);
	do{
		i=0;
		do{
			Desen.DrawEllipse( Creion_rosu, i, j, 25,25);
			i+=30;
		}while (i<=this.Width-30);
		j+=30;
	}while (j<=this.Height-50);

        Pe baza aplicatiei "linii_m", folosind instructiuni Do while imbricate, sa realizam imaginea de jos:

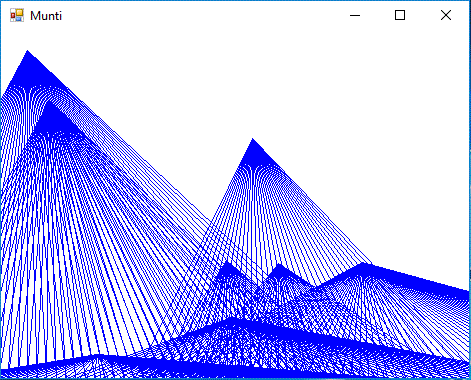

         munti


        Deschidem un nou proiect C# Windows Forms Application intitulat "munti".
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

                int i,j, x0, y0, w;
            System.Drawing.Graphics Desen;
            System.Random n;
            System.Drawing.Pen Creion_albastru;
            Desen = this.CreateGraphics();
            Creion_albastru = new System.Drawing.Pen(System.Drawing.Color.Blue);
            n = new System.Random();
            j = 0;
            do
            {
                w = n.Next(this.Width);
                x0 = n.Next(this.Width);
                y0 = n.Next(this.Height);
                i = x0-w/2;
                do
                {
                    Desen.DrawLine(Creion_albastru, x0, y0, i, this.Height - 30);
                    i += 10;
                }
                while (i < x0 + w);

            j++;
            }
            while (j < 10);


    Instructiunea for :

        Instructiunea for Se foloseste pentru a executa repetitiv o instructiune sau o secventa de instructiuni. De obicei implementeaza structura ciclica cu numar cunoscut de pasi.
  • Formatul instructiunii:

        Instructiunea for are urmatorul format:

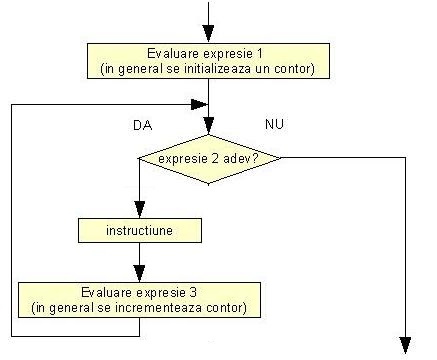

        for ([expresie1]; [expresie2]; [expresie3]) instructiune
        Aceasta instructiune este echivalenta cu:

        expresie1;
        while (expresie2) {
            instructiune;
            expresie3;
            }

         Unde :
         expresie1 constituie initializarea ciclului si se executa o singura data īnaintea ciclului.
         expresie2 specifica testul care controleaza ciclul. El se executa īnaintea fiecarei iteratii. Daca conditia din test este adevarata atunci se executa corpul ciclului, dupa care se executa expresie3, care consta de cele mai multe ori īn modificarea valorii variabilei de control al ciclului. Se revine apoi la reevaluarea conditiei. Ciclul se termina cīnd expresie2 devine falsa.


        Oricare dintre expresiile instructiunii for sau chiar toate pot lipsi.
        Daca lipseste expresie2, atunci clauza while este echivalenta cu while (1), ceea ce īnseamna o conditie totdeauna adevarata. Alte omisiuni de expresii sīnt pur si simplu eliminate din expandarea de mai sus.
        Instructiunile while si for executa testul de control la īnceputul ciclului si īnaintea intrarii īn corpul instructiunii.
        Instructiunea do executa cel putin o data instructiunea sau secventa de instructiuni.

        Sa realizam un program (folosind instructiunea for) pentru afisarea numerelor de la 0 la 100 sub forma unui tabel cu 5 coloane

    #include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	cout << " Numerele afisate pe 5 coloane sunt:\n";
	for(int i=0; i<=100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << i << " \t";
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program (folosind instructiunea for) pentru afisarea patratelor primelor 100 de numere naturale

    #include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
	cout << " Primele 100 de patrate sunt:\n";
	int p=1;
	for(int i=0; i<100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << p*p <<" \t";
		p++;
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program (folosind instructiunea for) pentru a afisa 100 de numere aleatoare

    #include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
	cout << " 100 de numere aleatoare intre 0 si " << RAND_MAX << "\n";
	for(int i=0; i < 100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << rand() <<" \t";
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program (folosind instructiunea for) pentru a afisa 100 de numere aleatoare intre 0 si 700

    #include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
	cout << " 100 de numere aleatoare intre 0 si 700 \n";
	for(int i=0; i < 100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << rand()%700 <<" \t";
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program (folosind instructiunea for) pentru a afisa 100 de numere aleatoare din alt set

    #include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
	srand(1000);
	cout << " 100 de numere aleatoare intre 0 si " << RAND_MAX << "\n";
	for(int i=0; i < 100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << rand() <<" \t";
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program (folosind instructiunea for) pentru a afisa 100 de numere total aleatoare

    #include "stdafx.h"
#include < iostream >
#include < ctime >    // pentru functia time()
using namespace std;
int main(void)
{
	int nr;
	int seed=time(0);
	srand(seed);
	nr=rand();	cout << " 100 de numere aleatoare intre 0 si " << RAND_MAX << "\n";
	for(int i=0; i < 100; i++)
	{
		if(i%5==0)
			cout<<"\n";
		cout << rand() <<" \t";
	}
	cin.ignore();
	cin.get();
	return 0;
}


        Sa realizam un program in spatiul System, program care afiseaza 500 de cifre aleatoare intre 0-9 despartite prin spatiu

    // Program scris in C++ Visual Studio 2005 de tipul:CLR console application
// Se utilizeaza spatiul de nume System::
// programul afiseaza 500 de cifre aleatoare intre 0-9 despartite prin spatiu

#include "stdafx.h"

using namespace System;

int main(void)
{
	System::Random^ n = gcnew System::Random(8);
	for ( int i=1; i<=500; i++)
		Console::Write(n->Next(10)+" ");
		Console::ReadLine();
	return 0;
}

        Dupa rularea programului in "Command Prompt" se afiseaza:

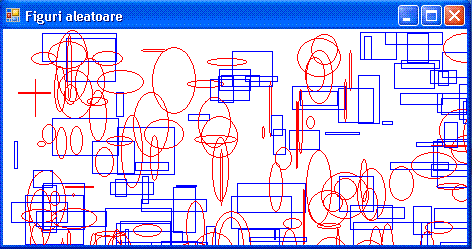

        Folosind generatorul de numere aleatoare descris mai sus, sa incercam sa realizam o aplicatie care deseneaza pe ecran figuri geometrice aleatoare de forma:



         random_dr

        Deschidem un nou proiect Windows Forms Application intitulat "random_dr" .
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red);
	System.Drawing.Pen Creion_albastru;
	Creion_albastru=new System.Drawing.Pen(System.Drawing.Color.Blue);
	System.Random n = new System.Random(8);
	Desen.Clear(this.BackColor);
	i=0;
	for (i=1; i<=100; i++){
	 Desen.DrawRectangle(Creion_albastru,n.Next(this.Width),n.Next(this.Height),n.Next(75),n.Next(50));
	 Desen.DrawEllipse(Creion_rosu,n.Next(this.Width),n.Next(this.Height),n.Next(50),n.Next(75));
	}


        Pentru a afisa texte in mod grafic desigur se pot folosi etichete carora sa le atribuim textele dorite. De multe ori trebuie sa scriem multe texte si la pozitii diferite. Solutia este sa desenam textele la fel cum desenam formele geometrice. Va trebui sa definim si sa initializam un obiect grafic pe care sa "desenam" aceste texte. Ne propunem deci sa scriem texte pe form-ul deschis la diferite coordonate, fara a folosi obiecte de tip label.
        Deschidem un nou proiect Windows Forms Application intitulat "text_grafic" si plasam un Buton "Start" cu numele button1.
        Completam procedura deschisa pe evenimentul click al butonului1 cu:

       C#

    	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.SolidBrush Pensula;
	Pensula=new System.Drawing.SolidBrush(System.Drawing.Color.Red);
	System.Drawing.Font font_arial;
	font_arial=new System.Drawing.Font("Arial",12);
	System.String text_t="Text Arial de marime 12 \n -de culoare rosie \n- scris incepand cu pozitia 20,75";
	Desen.DrawString(text_t,font_arial,Pensula,20,75);


        Avem deci nevoie de un obiect grafic de tip System.Drawing.Graphics pe care sa "desenam" numit:"Desen" si o pensula de tip System.Drawing.SolidBrush numita chiar "Pensula". Mai trebuie sa definim fontul cu care lucram adica :System.Drawing.Font font_arial; si sa initializam fontul respectiv :font_arial=new System.Drawing.Font("Arial",12); setand numele fontului si inaltimea.
        Pentru a scrie textul dorit, vom insera linia de cod:Desen.DrawString(text_t,font_arial,Pensula,20,75);, unde textul de tiparit text_t este definit ca: System.String text_t="Text Arial de marime 12 \n -de culoare rosie \n- scris incepand cu pozitia 20,75"; iar 20, 75 reprezinta coordonatele (x1,y1 in pixeli) unde incepe textul de afisat.

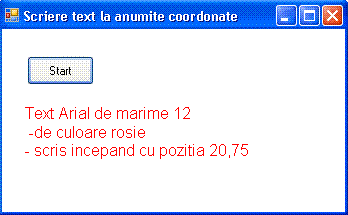

        Dupa rularea programului avem:



         text_grafic


        Folosindu-ne de modul de "desenare" ale caracterelor sa incercam sa scriem cifrele de la 1 la 20 pe un form la apasarea unui buton "Start"
        Deschidem un nou proiect Windows Forms Application intitulat "linie_numere" si plasam un Buton "Start" cu numele button1.
        Completam procedura deschisa pe evenimentul click al butonului1 cu:

       C#

    	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.SolidBrush Pensula;
	Pensula=new System.Drawing.SolidBrush(System.Drawing.Color.DarkOrchid );
	System.Drawing.Font font_nina;
	font_nina=new System.Drawing.Font("Nina",8);
	for ( int i=1; i<=20; i++)
		Desen.DrawString(System.Convert.ToString(i),font_nina,Pensula,10+i*15,50);

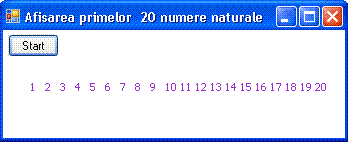

        Dupa rularea programului ecranul aplicatiei arata astfel:



         linie_numere


    Imbricarea instructiunilor for :

        Instructiunile for imbricate ne dau posibilitatea sa rezolvam aplicatii in care sunt necesare repetitii in cadrul unor repetitii. In cazul masivelor de date, al matricilor este nevoie de astfel de instructiuni imbricate. O simpla afisare de numere pe ecran sub forma de linii si coloane necesita instructiuni for imbricate. Instructiunile for imbricate se folosesc de obicei atunci cand cunoastem numarul de iteratii pentru fiecare ciclu.

        Sa afisam de exemplu numerele de la 100 la 150 pe 15 linii a cate 10 caractere.

    // Se utilizeaza spatiul de nume std
// programul afiseaza numerele de la 100 la 150 pe 15 linii a cate 10 caractere.
#include "stdafx.h"
#include < iostream >
using namespace std;
int main(void)
{
	int k=100;
	for (int j=1; j<=15 ; j++){
		for ( int i=1; i<=10; i++)
			cout << k++ << " ";
		cout <<":\n";
	}
	cin.ignore();
	cin.get();
	return 0;
}



    // Se utilizeaza spatiul de nume System::
// programul afiseaza numerele de la 100 la 150 pe 15 linii a cate 10 caractere.

#include "stdafx.h"

using namespace System;

int main(void)
{
	int k=100;
	for (int j=1; j<=15 ; j++){
		for ( int i=1; i<=10; i++)
			Console::Write(k++ + " ");
		Console::WriteLine(":");
	}
    Console::ReadLine();
	return 0;
}

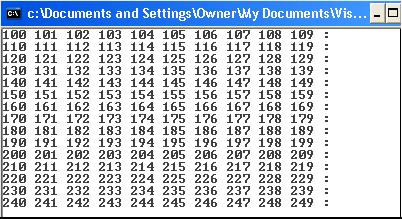

        Dupa rularea programului in "Command Prompt" se afiseaza:

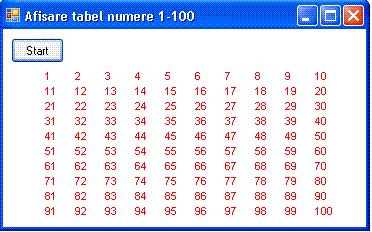

        Sa afisam acum primele 100 de numere naturale, cate 10 pe un rand, folosind modul grafic.
        Deschidem un nou proiect Windows Forms Application intitulat "tabel_numere" si plasam un Buton "Start" cu numele button1.
        Completam procedura deschisa pe evenimentul click al butonului1 cu:

       C#

    	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.SolidBrush Pensula;
	Pensula=new System.Drawing.SolidBrush(System.Drawing.Color.Red);
	System.Drawing.Font font_arial;
	font_arial=new System.Drawing.Font("Arial",8);
	for (int j=1; j<=10 ; j++ ){
		for ( int i=1; i<=10; i++){
			Desen.DrawString(System.Convert.ToString(i+10*(j-1)),font_arial,Pensula,10+i*30,25+j*15);
		}
	}

        Dupa rularea programului, obtinem:



         tabel_numere


    Structuri repetitive realizate cu timere :

        Utilizarea timerelor

        Reluand aplicatia care deseneaza figuri aleatoare si dorind sa executam operatia intr-o bucla infinita adica sa afisam un anumit numar de figuri dupa care sa stergerm ecranul si sa redesenam alte figuri, s-ar parea ca solutia ar fi sa imbricam procedura scrisa pe evenimentul paint intr- bucla infinita de forma:

       C#


	int i=0;
	bool repeta=true;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red);
	System.Drawing.Pen Creion_albastru;
	Creion_albastru=new System.Drawing.Pen(System.Drawing.Color.Blue);
	System.Random n = new System::Random();
	while (repeta=true){
	 Desen.Clear(this.BackColor);
	 i=0;
	  for ( int i=1; i<=100; i++){
		Desen.DrawRectangle(Creion_albastru,n.Next(this.Width),n.Next(this.Height),n.Next(75),n.Next(50));
		Desen.DrawEllipse(Creion_rosu,n.Next(this.Width),n.Next(this.Height),n.Next(50),n.Next(75));
	  }
	}

        Daca generam un nou proiect cu numele "bucla_random" si completam procedura generata pe evenimentul paint cu grupul de instructiuni de sus aplicatia ruleaza dar dupa un timp este blocata de sistemul de operare care sesizeaza buclarea infinita.
        Solutia nu este acceptabila, asa ca pentru a realiza astfel de programe ce ruleaza in bucla infinita vom alege o alta abordare. Vom folosi timere pentru a rula intr-o bucla infinita aplicatia de sus vom folosi timere. Timerele sunt obiecte care se activeaza la intervale prestabilite de timp. Pe evenimentul Tick ( lansat la scurgerea unui anumit interval de timp) putem atasa secventa de program pentru a fi rulata.

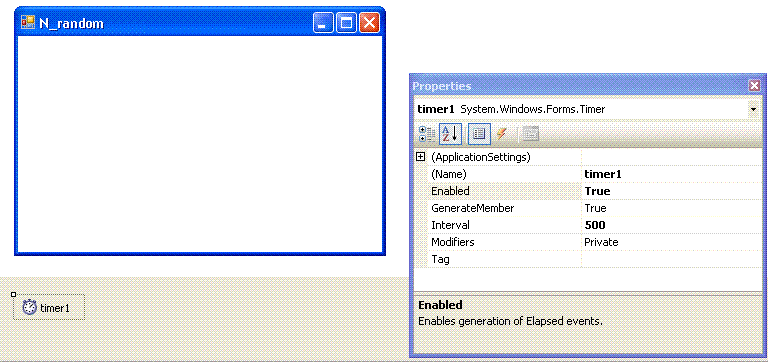

        Deschidem un nou proiect Windows Forms Application intitulat "n_random". Vom plasa un obiect de tipul "Timer" numit timer1.



        Setam proprietatea "Enabled" la "True" iar proprietatea "Interval" la 500. Completam procedura deschisa pe evenimentul "Tick" al butonului timer1 cu:

       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red);
	System.Drawing.Pen Creion_albastru;
	Creion_albastru=new System.Drawing.Pen(System.Drawing.Color.Blue);
	System.Random n = new System.Random();
	Desen.Clear(this.BackColor);
	for (i=1; i<=100; i++){
	 Desen.DrawRectangle( Creion_albastru,n.Next(this.Width),n.Next(this.Height),n.Next(75),n.Next(50));
	 Desen.DrawEllipse( Creion_rosu,n.Next(this.Width),n.Next(this.Height),n.Next(50),n.Next(75));
	}

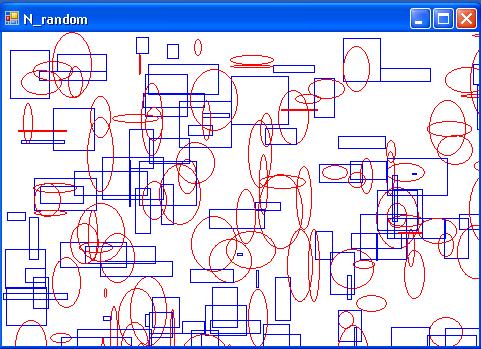

         n_random


    Utilizarea instructiunilor repetitive pentru afisarea graficelor in coordonate carteziene:

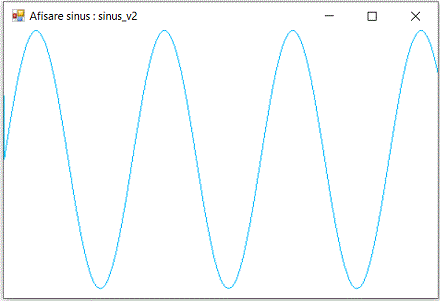

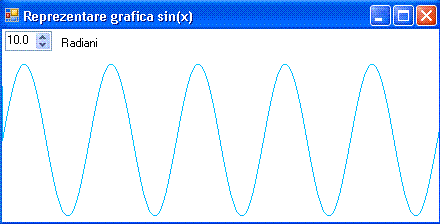

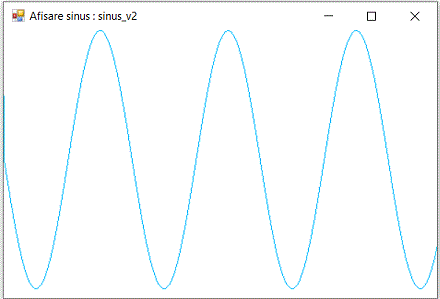

        Afisarea functiei sinus

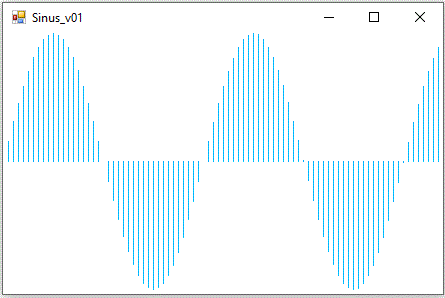

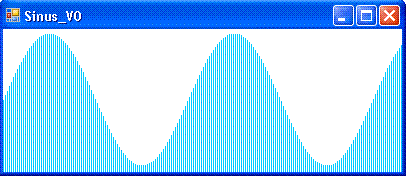

        Sa desenam acum folosind instructiunea "do while", graficul functiei sinus.
        Deschidem un nou proiect Windows Forms Application intitulat "sinus_v0". Procedura de desenare se va executa odata cu deschiderea aplicatiei pe evenimentul paint.
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i=0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_blue;
	Creion_blue=new System.Drawing.Pen(System.Drawing.Color.DeepSkyBlue);
	Desen.Clear(this.BackColor);
	do {
		int factor_s=this.Height/2-22;
		int y = System.Convert.ToInt16(5 + factor_s * (1 - System.Math.Sin(0.0314 * i)));
		Desen.DrawLine(Creion_blue, i, this.Height, i, y);
		i+=2;
	}
	while (i<=this.Width);

        Dupa rularea programului ecranul aplicatiei afieaza:



         sinus_v0

        In procedura ce se activeaza pe evenimentul "paint" al form-ului s-a folosit variabila "factor_s" pentru a defini factorul de scala. Avand in vedere ca vrem sa afisam graficul functiei sin(i) si sa dimensionam graficul in functie de marimea ferestrei deschise, definim acest factor de scala ca fiind:
    this.Height/2-22

    adica inaltimea form-ului curent/2-22( 22 de pixeli pentru a scadea latimea benzii de sus a formului in jur de 17 pixeli +5 pixeli loc liber) pentru a marca mijlocul form-ului.
        Stiind ca sin(i) poate lua valori inte +1 si -1, inmultim cu factorul de scala si graficul va fi desfasurat pe aproape toata zona libera din form.
        Valorile functiei sin(i) se calculeaza cu expresia:
    int y=5+factor_s*(1-System.Math.Sin(0.0314*i));

    unde am adaugat 5 pixeli pentru margine si valoarea functiei sin inmultita cu factorul de scala. I ia valori intre 0 si latimea form-ului cu increment 2. Am folosit increment 2 deoarece pentru increment 1 nu s-ar mai vedea liniile, ele fiind una langa alta, s-ar vedea o zona compacta. De ce am folosit sin(0.0314*i) si nu sin(i).
        I ia valori intre 0 si this.Width. Am vrea sa afisam o semi-perioada pe 100 de puncte. Perioada functiei sin fiid 2 pi radiani ar rezulta 3,14/100 adica 0.0314.

        Poate ar fi mai potrivita afisarea sub forma:



         sinus_v01


       C#

                int i = 0;
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            System.Drawing.Pen Creion_blue;
            Creion_blue = new System.Drawing.Pen(System.Drawing.Color.DeepSkyBlue);
            Desen.Clear(this.BackColor);
            do
            {
                int factor_s = this.Height / 2-22 ;
                int y = System.Convert.ToInt16(factor_s * (1 - System.Math.Sin(0.0314 * i)));
                Desen.DrawLine(Creion_blue, i, this.Height/2-22, i, y);
                i += 5;
            }
            while (i <= this.Width);

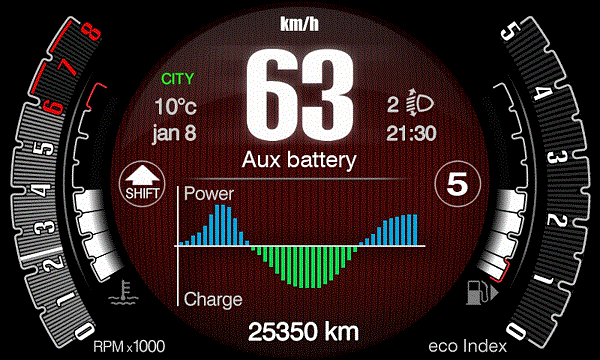

        O astfel de reprezentare o putem gasi si pe dashboard-ul unor masini electrice:




        Afisarea continua a functiei sinus

       Afisarea graficelor presupune operatii repetitive care se unesc doua puncte consecutive printr-o linie.
       Pentru afisarea unei functii matematice, se stabileste domeniul de definitie al functiei si domeniul in care functia ia valori.
       Se iau pe rand valorile din domeniul de definitie si se calculeaza valoarile functiei pentru aceste valori.
       Se unesc punctele definite de perechile (valoare, valoare functie).
       Sa luam de exemplu functia sinus, si sa reprezentam aceasta functie pe intervalul 0-7 PI. Vom calcula valoarea functiei Sin in n puncte, acoperind intervalul 0-7PI, n fiind latimea ferestrei in care vom

                int i = 0, y = 0, y_v = 0, w = 0, h = 0, k = 0;
            double x, rad = 7;
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            System.Drawing.Pen Creion_blu;
            Creion_blu = new System.Drawing.Pen(System.Drawing.Color.DeepSkyBlue);
            Desen.Clear(this.BackColor);
            w = this.Width;				// latimea
            h = this.Height - 50;			// inaltimea (50=inaltimea title bar-ului)
            k = h / 2;					// factor de scala
            do
            {
                x = i * rad * System.Math.PI / w;
                y = System.Convert.ToInt16(k * (1 - System.Math.Sin(x)));
                Desen.DrawLine(Creion_blu, i - 1, y_v, i, y);
                y_v = y;
                i += 1;
            }
            while (i <= w);




         sinus_v2

        Se observa ca:


        Afisarea functiei sinus - numar variabil de perioade

        Putem imbunatati aplicatia de sus si sa cerem numarul de perioade care sa fie afisate, iar afisarea sa nu se mai faca folosind linii verticale ci linii care sa uneasca doua puncte consecutive. Vom introduce un obiect NumericUpDown cu numele "numericUpDown1" iar pe evenimentul "ValueChanged" vom introduce procedura:

       C#

    	int i=0,y=0,y_v=0,lat,factor_s;
	double x,rad;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_blu;
	Creion_blu=new System.Drawing.Pen(System.Drawing.Color.DeepSkyBlue);
	Desen.Clear(this.BackColor);
	factor_s=this.Height/2-37;
	rad=System.Convert.ToDouble(this.numericUpDown1.Value);
	lat=this.Width;
	do {
		x=i*rad*System.Math.PI/(lat-10);
		y=System.Convert.ToInt16(35+factor_s*(1-System.Math.Sin(x)));
		Desen.DrawLine(Creion_blu, i-1,y_v, i, y);
		y_v=y;
		i+=1;
	}
	while (i<=lat);

        Rulam aplicatia, setam butonul numericUpDown1 la valoarea 10 si obtinem:



         sinus_v1

        Se observa ca:


        Afisarea formei de unda a tensiunii trifazate

        Sa incercam sa afisam forma de unda a tensiunii trifazate, compusa din trei sinusoide defazate intre ele cu cate 2*pi/3
        Aplicatia este asemanatoare cu cea anterioara cu deosebirea ca initializam trei creoane de culorile rosu, galben, albastru ,culori consacrate pentru cele 3 faze: R S T si afisarea a trei sinusoide defazate intre ele cu cate 2*pi/3

       C#

    	int i=0,y=0,y_v=0,lat,factor_s;
	double x,rad;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_r;
	Creion_r=new System.Drawing.Pen(System.Drawing.Color.Red);
	System.Drawing.Pen Creion_g;
	Creion_g=new System.Drawing.Pen(System.Drawing.Color.Yellow);
	System.Drawing.Pen Creion_a;
	Creion_a=new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	factor_s=this.Height/2-37;
	rad=System.Convert.ToDouble(this.numericUpDown1.Value);
	lat=this.Width;
	i=0;
	do {
		x=i*rad*System.Math.PI/(lat-10);
		y=System.Convert.ToInt16(35+factor_s*(1-System.Math.Sin(x)));
		Desen.DrawLine(Creion_r, i-1,y_v, i, y);
		y_v=y;
		i+=1;
	}
	while (i<=lat);
	i=0;
	do {
		x=(i+2*lat/rad/3)*rad*System.Math.PI/(lat-10);
		y=System.Convert.ToInt16(35+factor_s*(1-System.Math.Sin(x)));
		Desen.DrawLine(Creion_g, i-1,y_v, i, y);
		y_v=y;
		i+=1;
	}
	while (i<=lat);
	i=0;
	do {
		x=(i+4*lat/rad/3)*rad*System.Math.PI/(lat-10);
		y=System.Convert.ToInt16(35+factor_s*(1-System.Math.Sin(x)));
		Desen.DrawLine(Creion_a, i-1,y_v, i, y);
		y_v=y;
		i+=1;
	}
	while (i<=lat);

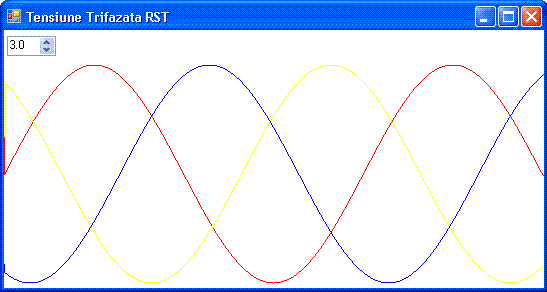

        Rulam aplicatia, setam butonul numericUpDown1 la valoarea 3 si obtinem:



         u_trifazica


         Afisarea functiei x2

        Folosindu-ne de instructiunea for si de programul care deseneaza un grid mic suprapus cu un grid mare, sa trasam graficul functiei x2.
        Tinand cont ca fereastra are latimea sa zicem lat si inaltimea h, am putea sa dam valori lui x incepand de la valoarea -lat/2 la valoarea lat/2. Valoarea maxima a lui y=x*x va fi ymax=(lat/2)*(lat/2)=lat*lat/4 .
        Pentru a putea vizualiza toate valorile lui y intr-o , fereastra de latimea lat si inaltimea h pe domeniul -lat/2... lat/2 va trebui sa scalam valoarea lui y adica sa o impartim cu factorul de scala k=h/ymax
        astfel incat sa afisam toate valorile lui y iar imaginea graficului sa fie ajustata la dimensiunea form-ului.
        Tinand cont ca [x=0,y=0] este coordonata punctului stanga sus, iar [x=0, y=h] este coordonata punctului stanga jos, va trebui sa inversam functia. Vom afisa deci h-x2 nu x2. Tinand cont si de factorul de scala functia afisata va fi y=h-k*x2.
        Deschidem un nou proiect Windows Forms Application intitulat "grafic_x_p" . in care completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	int i=0,lat,h;
	float x,ymax,y=0,y_v=0,k;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_gri_d;
	Creion_gri_d=new System.Drawing.Pen(System.Drawing.Color.LightGray);
	System.Drawing.Pen Creion_gri;
	Creion_gri=new System.Drawing.Pen(System.Drawing.Color.Gray);
	Desen.Clear(this.BackColor);
	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red);
	//Grid
	// linii verticale
	for (i=0; i <=this.Width; i+=10){
		if (i%50==0)
			Desen.DrawLine(Creion_gri, i, 0, i,this.Height);
		else
			Desen.DrawLine(Creion_gri_d, i, 0, i,this.Height);
	}
	// linii orizontale

	for (i=0; i <=this.Height; i+=10){
		if (i%50==0)
			Desen.DrawLine(Creion_gri, 0, i,this.Width,i);
		else
			Desen.DrawLine(Creion_gri_d, 0, i,this.Width,i);
	}
	// Trasare grafic x*x
	h=this.Height-50;
	i=0;
	lat=this.Width-20;
	ymax=(lat/2)*(lat/2); // ymax pe intervalul -lat/2... lat/2 este (lat/2)^2
	k=h/ymax; // factorul de scala
	for(x=-lat/2; x <=lat/2; x++) {
		y=h-k*x*x; // y=k*x^2
		Desen.DrawLine(Creion_rosu, i-1,y_v, i, y);
		y_v=y;
		i+=1;
	}

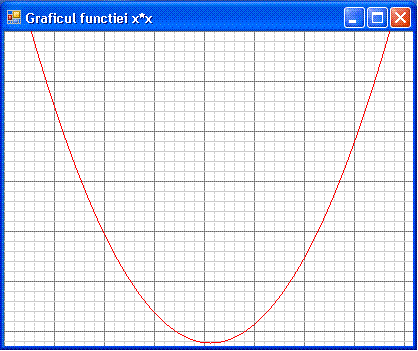

        Dupa rularea programului obtinem:



         grafic_x_p


         Afisarea histograma

        De multe ori e nevoie sa afisam pe un grafic valorile mai multor parametrii sau componente. La analiza spectrala de exemplu e necesara afisarea continutului de diferite substante dintr-un anumit compus. Un semnal electric poate contine o serie de armonici adica semnale sinusoidale de diferite frecvente si amplitudini. Un spectrometru poate afisa sub forma de histograma aceste armonici. Ne propunem sa folosim generatorul de numere aleatoare pentru a simula o histograma. Sa presupunem ca analiza spectrala se face la intervale de 1 secunda. Pentru a afisa o astfel de histograma vom folosi un timer setat la intervalul de 1 secunda.
        Deschidem un nou proiect Windows Forms Application intitulat "histograma" .
        Vom plasa un obiect de tipul "Timer" numit timer1 setal cu valoarea intervalului la 1000. Completam procedura deschisa pe evenimentul "Tick" al butonului timer1 cu:

       C#

    	float w_r=2,w_a=5;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_rosu;
	Creion_rosu=new System.Drawing.Pen(System.Drawing.Color.Red,w_r);
	System.Drawing.Pen Creion_albastru;
	Creion_albastru=new System.Drawing.Pen(System.Drawing.Color.Blue,w_a);
	System.Random n = new System.Random();
	Desen.Clear(this.BackColor);
	Desen.DrawLine( Creion_rosu,7,0,7,this.Height-40);
	Desen.DrawLine( Creion_rosu,6,this.Height-40,this.Width-20,this.Height-40);
	for ( int i=14; i<=this.Width-20; i+=10){
		Desen.DrawLine( Creion_albastru,i,this.Height-40,i,n.Next(this.Height-50));
	}

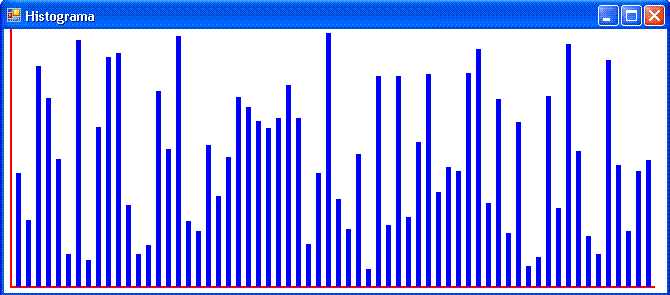

        Dupa rularea programului obtinem:



         histograma


    Utilizara instructiunilor repetitive pentru afisarea graficelor in coordonate polare:

        Afisarea functiei roza polara

        Graficele desenate pana acum au fost realizate in coordonate carteziene. Modul de reprezentare in sistemul cartezian de coordonate, nu este singurul mod in care se pot reprezenta grafic functiile matematice.
        Sistemul polar de coordonate este un sistem de coordonate bidimensional īn care fiecarui punct din plan i se asociaza un unghi si o distanta. Fiecare punct este determinat de doua coordonate polare: coordonata radiala si coordonata unghiulara.
         - Coordonata radiala (notata de obicei cu r) reprezinta distanta unui punct fata de un punct central, numit pol
         - Coordonata unghiulara (cunoscuta si sub numele de unghi polar, sau azimut, si notata cu t) reprezinta unghiul
        Cele doua coordonate polare r si t pot fi convertite īn coordonate carteziene x si y prin utilizarea functiilor trigonometrice sinus si cosinus astfel:
         Sa incercam sa reprezentam grafic in coordonate polare functia:
        Functia se mai numeste si roza polara cu 3 petale.
        Roza polara este o curba matematica celebra care arata ca o floare cu petale si care poate fi exprimata ca o ecuatie polara simpla, de forma r(t)=cos(3*t).Daca n este īntreg, aceasta ecuatie produce o roza cu n petale, daca n este impar, sau cu 2n petale daca este par. Daca n este rational dar nu īntreg, o forma asemanatoare cu roza ar putea aparea, dar va avea petale suprapuse.
        Tinand cont de ecuatiile de transformare in coordonate carteziene,
    si de ecuatia rozei polare cu 3 petale:
    vom obtine expresiile lui x si y de forma:
        T ia valori intre o si 2pi adica 0 si 6.3 radiani
        Tinand cont ca x si y vor lua valori intere -1 si 1 trebuie sa le inmultim cu un factor de scala=inaltimea form-ului/2.
        Pentru a incepe din mijlocul formulul x si y trebuie adunati cu x0 respectiv y0
        Deschidem un nou proiect in Windows Forms Application numit r_polara
        Pe evenimentul paint punem procedura:

       C#

    	double t=0;
	int x_v,y_v,x,y,x0,y0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_albastru = new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	x0=(this.Width-50)/2;
	y0=(this.Height-50)/2;
	x_v=System.Convert.ToInt16(x0+x0*System.Math.Cos(3*t)*System.Math.Cos(t));
	y_v=System.Convert.ToInt16(y0+y0*System.Math.Cos(3*t)*System.Math.Sin(t));
	do {
		x=System.Convert.ToInt16(x0+x0*System.Math.Cos(3*t)*System.Math.Cos(t));
		y=System.Convert.ToInt16(y0+y0*System.Math.Cos(3*t)*System.Math.Sin(t));
		Desen.DrawLine(Creion_albastru, x_v, y_v, x, y);
		x_v=x;
		y_v=y;
		t+=0.001;
	}
	while (t<=6.3);

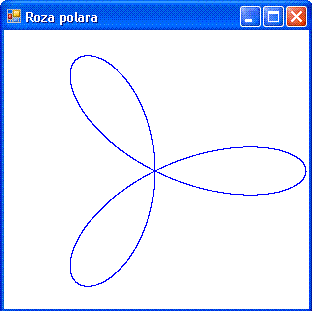

        Dupa rularea programului, obtinem:



         r_polara

         - Pe baza aplicatiei de mai sus sa realizam un nou proiect in Windows Forms Application numit r_polara_n
         - Plasam un obiect de tip NumericUpDown cu numele numericUpDown1 pentru a permite introducerea ordinului n
         - Pe evenimentul ValueChanged plasam procedura:

       C#

    	double t=0,n;
	int x_v,y_v,x,y,x0,y0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_albastru =new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	x0=(this.Width-50)/2;
	y0=(this.Height-50)/2;
	n=System.Convert.ToDouble(this.numericUpDown1.Value);
	x_v=System.Convert.ToInt16(x0+x0*System.Math.Cos(n*t)*System.Math.Cos(t));
	y_v=System.Convert.ToInt16(y0+y0*System.Math.Cos(n*t)*System.Math.Sin(t));
	do {
		x=System.Convert.ToInt16(x0+x0*System.Math.Cos(n*t)*System.Math.Cos(t));
		y=System.Convert.ToInt16(y0+y0*System.Math.Cos(n*t)*System.Math.Sin(t));
		Desen.DrawLine(Creion_albastru, x_v, y_v, x, y);
		x_v=x;
		y_v=y;
		t+=0.001;
	}
	while (t<=6.3);

        Dupa rularea programului, modificam NumericUpDown la 8 si obtinem:



         r_polara_n


        Afisarea spiralei

        Folosim din nou sistemul de coordonate polare pentru a afisa o spirala. Spirala are o ecuatie extrem de simpla in sistemul de coordonate polare, fiind echivalentul dreptei in sistemul de coordonate carteziene.
        Ecuatia spiralei este:     Pe baza ecuatiilor de conversie in sistemul cartezian:     Obtinem:
        Pentru a desena 4 spirale, t trebuie sa ia valori intre 0 si 8 radiani .

        Deschidem un nou proiect Windows Forms Application intitulat "spirala".
        Completam procedura deschisa pe evenimentul paint al form-ului cu:

       C#

    	double t=0;
	int x_v,y_v,x,y,x0,y0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
	System.Drawing.Pen Creion_albastru =new System.Drawing.Pen(System.Drawing.Color.Blue);
	Desen.Clear(this.BackColor);
	x0=(this.Width-10)/2;
	y0=(this.Height-50)/2;
	x_v=System.Convert.ToInt16(x0+x0*t/30*System.Math.Cos(t));
	y_v=System.Convert.ToInt16(y0+10+y0*t/30*System.Math.Sin(t));
	for (t=0; t<=8*System.Math.PI; t+=0.001){
		x=System.Convert.ToInt16(x0+x0*t/30*System.Math.Cos(t));
		y=System.Convert.ToInt16(y0+10+y0*t/30*System.Math.Sin(t));
		Desen.DrawLine(Creion_albastru, x_v, y_v, x, y);
		x_v=x;
		y_v=y;
	}

         - a=1/30 constanta care da departarea intre brate
         - xo si yo realizeaza scalarea imaginii pe centrul ecranului, imaginea fiind amplasata aproximativ pe centrul form-ului, dupa cum se poate vedea si in imaginea de jos:



         spirala

        Pentru a controla numarul de spire plasam un obiect NumericUpDown si plasam urmatoarea procedura pe evenimentul Value Changed cu:

       C#

    	double t=0,n;
	int x_v,y_v,x,y,x0,y0;
	System.Drawing.Graphics Desen;
	Desen = this.CreateGraphics();
    	System.Drawing::Pen Creion_rosu =new System.Drawing.Pen(System.Drawing.Color.Red);
	Desen.Clear(this.BackColor);
	x0=(this.Width-10)/2;
	y0=(this.Height-50)/2;
	n=System.Convert.ToDouble(this.numericUpDown1.Value);
	x_v=System.Convert.ToInt16(x0+x0*t/30*System.Math.Cos(t));
	y_v=System.Convert.ToInt16(y0+10+y0*t/30*System.Math.Sin(t));
	for (t=0; t<=n*System.Math.PI; t+=0.001){
		x=System.Convert.ToInt16(x0+x0*t/30*System.Math.Cos(t));
		y=System.Convert.ToInt16(y0+10+y0*t/30*System.Math.Sin(t));
		Desen.DrawLine(Creion_rosu, x_v, y_v, x, y);
		x_v=x;
		y_v=y;
	}


        Utilizarea instructiunilor repetitive pentru simulare miscare - animatii

        In multe aplicatii grafice se simuleaza miscarea unor elemente in cadrul unei imagini.

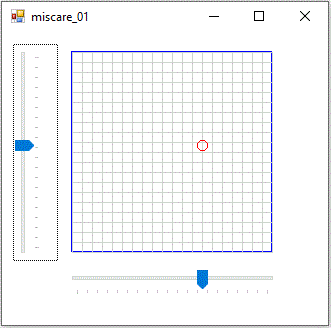

        Ne propunem sa simulam miscare unui cerc in coordonate x-y pe un grid. Coordonatele x restectiv y sunt date de doua obiecte de tip trackBar.Vom plasa deci pe form doua obiecte de tip trackBar.



    namespace miscare_01
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics Desen;
        System.Drawing.Pen Creion_a, Creion_r, Creion_gr;
        int i,x0, y0, w, h, nc,lp,nl;
        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            x0 = 70;
            y0 = 20;
            w = 200;
            h = 200;
            i = 0;
            nc = 20; // numarul de coloane
            lp = w / nc;// latimea unui patratel
            nl = h / lp;// numarul de linii
            Desen = this.CreateGraphics();
            Creion_a = new System.Drawing.Pen(System.Drawing.Color.Blue);
            Creion_r = new System.Drawing.Pen(System.Drawing.Color.Red);
            Creion_gr = new System.Drawing.Pen(System.Drawing.Color.LightGray);
            this.trackBar1.Maximum = w-lp;
            this.trackBar2.Maximum = h-lp;
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            Desen.Clear(BackColor);
            // Contur
            Desen.DrawRectangle(Creion_a, x0 - 1, y0 - 1, w, h);
            //Grid
            for (i = 0; i <= nc; i++)
            {
                Desen.DrawLine(Creion_gr, x0 + i * lp, y0, x0 + i * lp, y0 + h);
            }
            for (i = 0; i <= nl; i++)
            {
                Desen.DrawLine(Creion_gr, x0, y0 + i * lp, x0 + w, y0 + i * lp);
            }
            Desen.DrawEllipse(Creion_r, x0 + this.trackBar1.Value, y0+h-lp-this.trackBar2.Value, lp, lp);
        }
    }
}


       Pe fiecare eveniment timer1_Tick se sterge toata imaginea, se redeseneaza grid-ul si cercul in pozitia data de cele doua obiecte de tip trackBar. Din cauza stergerii si redesenarii repetate, imaginea "clipeste". Pentru a elimina acest efect vom utiliza un obiect de tip imagine in care vom efectua operatiile de stergere si redesenare si numai dupa aceea vom afisa imaginea.

        Utilizare obiecte imagine

         In domeniul instrumentatiei virtuale, in imagistica, imaginile sunt utilizate in mod frecvent. Imaginile sunt mult mai usor de gestionat daca se folosesc obiecte de tip "imagine".
         Definirea obiectului img : System.Drawing.Bitmap img;
         Crearea obiectului img se face prin instantierea clase Bitmap astfel : img = new Bitmap(w,h); in care w si h este latimea respectiv inaltimea imaginii.
        Obiectul img permite doar metoda img.SetPixel cu care am putea modifica pixel cu pixel. Nu exista metode similare cu metodele obiectelor de tip Graphics cum ar fi de exemplu metoda DrawRectangle.
         Vom defini atunci obiectul g de tipul Graphics astfel System.Drawing.Graphics g;
         Crearea obiectul g : g = Graphics.FromImage(img);
         Avem nevoie de asemenea de obiectul Desen: System.Drawing.Graphics Desen;
         Crearea obiectul Desen : Desen = this.CreateGraphics();

         Pe evenimentul timer1_Tick:


    namespace miscare_02
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics Desen,g;
        System.Drawing.Bitmap img;
        System.Drawing.Pen Creion_a, Creion_r, Creion_gr;
        int i, x0, y0, w, h, nc, lp, nl;
        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            Desen = this.CreateGraphics();
            w = this.Width-135 ;
            h = this.Height-130;
            i = 0;
            nc = 20; // numarul de coloane
            lp = w / nc;// latimea unui patratel
            nl = h / lp;// numarul de linii
            x0 = 35;
            y0 = 5;
            img = new Bitmap(w+4*lp,h+2*lp);
            g = Graphics.FromImage(img);
            Creion_a = new System.Drawing.Pen(System.Drawing.Color.Blue);
            Creion_r = new System.Drawing.Pen(System.Drawing.Color.Red);
            Creion_gr = new System.Drawing.Pen(System.Drawing.Color.LightGray);
            this.trackBar1.Maximum = w - lp;
            this.trackBar2.Maximum = h - lp;
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            g.Clear(BackColor);

            //Grid
            for (i = 0; i <= nc; i++)
            {
                g.DrawLine(Creion_gr, x0 + i * lp, y0, x0 + i * lp, y0 + h);
            }
            for (i = 0; i <= nl; i++)
            {
                g.DrawLine(Creion_gr, x0, y0 + i * lp, x0 + w, y0 + i * lp);
            }
            // Contur
            g.DrawRectangle(Creion_a, x0, y0, w, h);
            g.DrawEllipse(Creion_r, x0 + this.trackBar1.Value, y0 + h - lp-2 - this.trackBar2.Value, lp, lp);
            Desen.DrawImage(img, x0, y0);
        }
    }
}

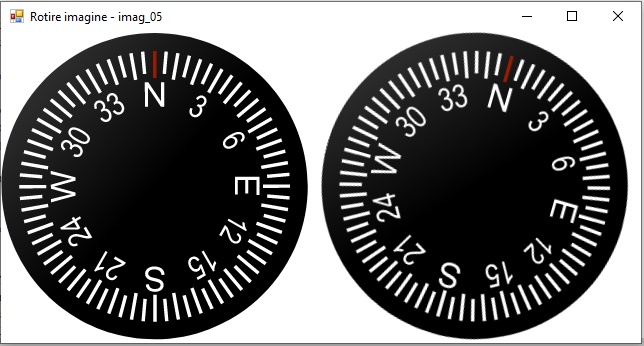

        Rotire imagini
        In aplicatia imag_05 , vom roti o imaginea instrum.bmp.



            System.Drawing.Bitmap img,img1;
        System.Drawing.Graphics desen,g;
        int i;
        private void Form1_Load(object sender, EventArgs e)
        {
            img = new Bitmap("instrum.bmp");
            img1 = new Bitmap("instrum.bmp");
            g = Graphics.FromImage(img);
            desen = this.CreateGraphics();
            g.DrawImage(img, 0, 0);

        }
        private void timer1_Tick(object sender, EventArgs e)
        {
            i += 1;
            g.ResetTransform();
            g.DrawImage(img1, 0, 0);    //imaginea initiala
            // translatie in centrul imaginii in vederea rotirii
            g.TranslateTransform(img.Width / 2 , img.Height / 2 );
            // rotire
            g.RotateTransform(i);
            // revenire la pozitia initiala
            g.TranslateTransform(-img.Width / 2 , -img.Height / 2 );
            // modificarea efectiva a imaginii img
            g.DrawImage(img, 0, 0);
            // afisarea pe ecran
            // desen.DrawImage(img, 0, 0);
            desen.DrawImage(img1, 0, 0);
            desen.DrawImage(img, 320, 0);
        }


    Utilizarea instructiunilor repetitive pentru realizarea fractalilor

        Un fractal este "o figura geometrica fragmentata sau franta care poate fi divizata in parti, astfel incat fiecare dintre acestea sa fie (cel putin aproximativ) o copie miniaturala a intregului".



        In imagunea de sus este reprezentat unul din cei mai simpli fractali realizat din 4 iteratii.
        Tot pe baza unui triungi Koch a definit urmatorul fractal:


        Despre fractali puteti gasi mai multe referinte la urmatoarele link-uri:
        Termenul de fractal a fost introdus de Benoīt Mandelbrot īn 1975 si este derivat din latinescul fractus, īnsemnānd "spart" sau "fracturat".
        Fractalul, ca obiect geometric, are īn general urmatoarele caracteristici:

        Benoīt Mandelbrot a definit matematic fractalul care ii poarta numele. Mandelbrot a definit defapt un set de numere a caror granita reprezinta un fractal bi-dimensional. Setul de numere Mandelbrot se defineste astfel:

    Zn+1 = Zn2 + Z


        Dupa cum se observa setul Mandelbrot este un set de numere complexe, set care ramane marginit indiferent de numarul de iteratii. Setul Mandelbrot este un set particular de puncte a carui granita genereaza un fractal bidimensional.
        Acest set de numere este strans legat de setul de numere Julia care genereaza de asemenea un fractal complex.
        Chiar daca definitia setului de numere este extrem de smpla, pentru a genera imaginea acestui set de numere, adica pentr a-l afisa grafic avem nevoie de o relatie care sa ne precizeze daca o pereche de de numere corespondentul unui pixel pe ecran, se afla sau nu in interiorul granitei setului de numere.
        Sa luam de exemplu setul Mandelbrot
    Zn+1 = Zn2 + Z

        Sa presupunem ca Z(n)=a+ib iar un punct oarecare Z=x+iy. Rezulta conform definitiei ca:
    Z(n+1)=Z(n)2+Z=(a*a-b*b)+i(2*a*b)+x+iy=(a*a-b*b+x)+i(2*a*b+y)

        Partea reala a lul Z(n+1) fiind : a*a - b*b + x
        Partea imaginara a lul Z(n+1) fiind : 2*a*b + y
        Mandelbrot a demonstrat faptul ca daca modulul numarului complex <=2 atunci setul de numere ce compune numarul complex, se afla in interiorul granitei.
        Deci daca (a*a + b*b <=4) atunci numarul complex Z(n)=a+ib, apartine fractalului.
        Presupunand ca vrem sa realizam un numar maxim de iteratii "max_it", am putea transpune consideratiile de sus, intr-un algoritm de forma:

    int max_it;		//numarul maxim de iteratii
int it; 		//iteratia
in_fractal=true;	//variabila de tip bool-ean care precizeaza daca setul se afla in fractal
for (it=0; it <= max_it ; it++ )
{
	if((a*a +b*b) >=4){
		in_fractal=false;
		it=max_it;
	}
	temp = a*a-b*b + x;
	b = 2*a*b + y;
	a=temp;
}
if(in_fractal)
	"Deseneaza un pixel colorat";
else
"Deseneaza un pixel de culoarea fundalului";
}

        Algoritmul testeaza deci daca dupa maxim "max_it" de iteratii, punctul se afla in interiorul fractalului sau nu.
        Obs: A fost nevoie de introducerea variabilei temp pentru a nu altera valoarea vechiului a, valoare ce va fi folosita pentru calcului noului b
        Vom lua succesiv toate punctele ce apartin unei imagini si testam daca ele se afla sau nu in interiorul fractalului intr-un numar prestabilit de iteratii. Daca punctul se afla in interiorul fractalului, el va fi colorat.
        Deschidem un nou proiect Windows Forms Application intitulat "fractal_v0", pe care plasam un buton "Start".
        Completam procedura deschisa pe evenimentul click al butonului cu:

       C#

    namespace fractal_v0
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            Desen.Clear(this.BackColor);
            System.Drawing.Pen Creion=new System.Drawing.Pen(System.Drawing.Color.Blue);
            System.Drawing.Pen Creion_f=new System.Drawing.Pen(this.BackColor);
            double im_w=400, im_h=300; // latimea si inaltimea imaginii
            double x, y; //coordonatele curente
            double x_i=-1.5, y_i=-1; // coordonatele initiale
            double x_f=1, y_f=1; // coordonatele finale
            double x0=(x_f-x_i)/im_w; // pasul pe x
            double y0=(y_f-y_i)/im_h; // pasul pe y
            double a, b; // a partea reala, b partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            bool in_fractal; // variabila ce indica faptul ca punctul este inauntrul fractalului
            int i=0,j=0,it;
            int max_it=25;
            y=y_i;
            for ( j=1; j<=im_h; j++)
            {
	            x=x_i;
	            y+=y0;
	            for ( i=1; i<=im_w; i++)
	            {
			x+=x0;
			a=x;
			b=y;
			in_fractal=true;
		            for (it=0; it <= max_it ; it++ )
		            {
			            if((a*a +b*b) >=4){
				            in_fractal=false;
				            it=max_it;
			            }
			            temp = a*a-b*b + x;
			            b = 2*a*b + y;
			            a=temp;
		        	}
			if(in_fractal)
			        Desen.DrawLine(Creion,i+1,j,i,j);
			else
			        Desen.DrawLine(Creion_f,i+1,j,i,j);
	            }
            }
        }
    }
}

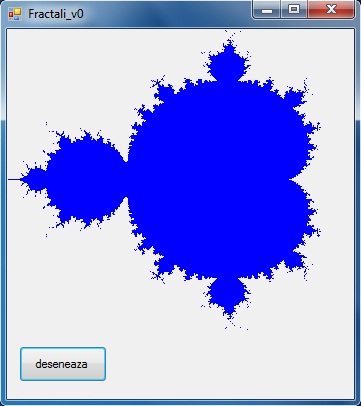

        Rulam aplicatia si obtinem:



        Se pune problema colorarii fractalului. In functie de iteratia curenta am putea stabili cate o culoare.
        Avem nevoie de un mecanism care sa creeze o culoare variabila. Vom folosi metoda:

       C#

    			System.Drawing.Color.FromArgb(r,g,b)

        Dupa cum se observa, avem nevoie de trei parametrii si anume: r,g,b. Acesti parametrii sunt numere intregi intre 0-255 reprezentand cantitatea de culoare din componentele principale (rosu,verde,albastru). Avem nevoie deci de trei numere intre 0-255, numere in concordanta cu iteratia curenta. Daca cele trei componente au valori egale se vor obtine nuante de gri. Pentru diverse culori, aceste valori trebuie sa fie diferite intre ele. Vom opta pentru urmatoarele valori:

       C#

    			int r=25*(System.Math.Cos(it)*System.Math.Cos(it));
			int g=125*(1-System.Math.Sin(it));
			int b=125*(1-System.Math.Cos(it));


        Cu aceste precizari, aplicatia anterioara devine:

       C#

    namespace fractal_v1_1
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            double im_w = 400, im_h = 300; // latimea si inaltimea imaginii
            Desen.Clear(this.BackColor);
            double x, y; //coordonatele curente
            double x_i = -2, y_i = -1.3; // coordonatele initiale
            double x_f = 1, y_f = 1.3; // coordonatele finale
            double x0 = (x_f - x_i) / im_w; // pasul pe x
            double y0 = (y_f - y_i) / im_h; // pasul pe y
            double a=0; //  partea reala
            double b = 0; //  partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            int i = 0, j = 0, it;
            int max_it = 77;// numarul de iteratii
            y = y_i;
            for (j = 1; j <= im_h; j++)
            {
                x = x_i;
                y += y0;
                for (i = 1; i <= im_w; i++)
                {
                    x += x0;
                    a = x;
                    b = y;
                    for (it = 0; (it <= max_it) && (a * a + b * b <= 4); it++)
                    {
                        temp = a * a - b * b + x;
                        b = 2 * a * b + y;
                        a = temp;
                    }
                    int r = System.Convert.ToInt16( 25 * (System.Math.Cos(it) * System.Math.Cos(it)));
                    int g = System.Convert.ToInt16(125 * (1 - System.Math.Sin(it)));
                    int bl = System.Convert.ToInt16(125 * (1 - System.Math.Cos(it)));
                    System.Drawing.Pen Creion = new System.Drawing.Pen(System.Drawing.Color.FromArgb(r, g, bl));
                    Desen.DrawLine(Creion, i + 1, j, i, j);
                }
            }
        }
    }
}

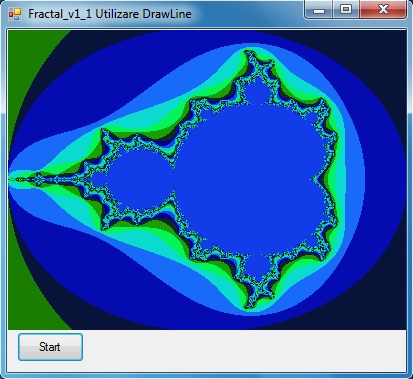

        Rulam aplicatia si obtnem:



        Am putea colora sa zicem primele 7 iteratii cu albastru modificand sursa programului astfel:

       C#

    namespace fractal_v1_2
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            double im_w = 400, im_h = 300; // latimea si inaltimea imaginii
            Desen.Clear(this.BackColor);
            double x, y; //coordonatele curente
            double x_i = -2, y_i = -1.3; // coordonatele initiale
            double x_f = 1, y_f = 1.3; // coordonatele finale
            double x0 = (x_f - x_i) / im_w; // pasul pe x
            double y0 = (y_f - y_i) / im_h; // pasul pe y
            double a, b; // a partea reala, b partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            int i = 0, j = 0, it;
            int max_it = 77;// numarul de iteratii
            y = y_i;
            for (j = 1; j <= im_h; j++)
            {
                x = x_i;
                y += y0;
                for (i = 1; i <= im_w; i++)
                {
                    x += x0;
                    a = x;
                    b = y;
                    for (it = 0; (it <= max_it) && (a * a + b * b <= 4); it++)
                    {
                        temp = a * a - b * b + x;
                        b = 2 * a * b + y;
                        a = temp;
                    }
                    if (it < 7)
                    {
                        System.Drawing.Pen Creion = new System.Drawing.Pen(System.Drawing.Color.Blue);
                        Desen.DrawLine(Creion, i + 1, j, i, j);
                    }
                    else
                    {
                        int r = System.Convert.ToInt16( 25 * (System.Math.Cos(it) * System.Math.Cos(it)));
                        int g = System.Convert.ToInt16( 125 * (1 - System.Math.Sin(it)));
                        int bl = System.Convert.ToInt16( 125 * (1 - System.Math.Cos(it)));
                        System.Drawing.Pen Creion = new System.Drawing.Pen(System.Drawing.Color.FromArgb(r, g, bl));
                        Desen.DrawLine(Creion, i + 1, j, i, j);
                    }
                }
            }
        }
    }
}

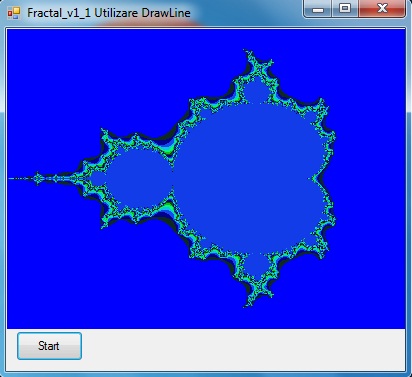

        Rulam aplicatia si obtnem de data aceasta:



        In metodele anterioare, pentru a desena un pixel am desenat o linie de dimensiune 1. Se observa si la rulare ca metoda este destul de lenta. Din pacate nu exista o metoda DrawPixel. Vom utiliza o alta metoda pentru a obtine rezultate mai bune. Vom defini un obiect de tip "Bitmap" astfel:

    	System.Drawing.Bitmap Img;
	Img=new Bitmap(im_w+2, im_h+2, System.Drawing.Imaging.PixelFormat.Format32bppArgb);


        Obiectul "Img" admite metoda "SetPixel" astfel:

    	Img.SetPixel(i+1,j+1,System.Drawing.Color.FromArgb(r,g,b));


        Dupa ce au fost setati toti pixelii din "Img", aceasta se poate afisa cu metoda:

    	Desen.DrawImage(Img,0,0);


        Aplicand aceste consideratii asupra aplicatiei anterioare obtinem:

       C#

    namespace fractal_v1_3
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            int im_w = 400, im_h = 300; // latimea si inaltimea imaginii
            System.Drawing.Bitmap Img;
            Img = new Bitmap(im_w + 2, im_h + 2, System.Drawing.Imaging.PixelFormat.Format32bppArgb);
            Desen.Clear(this.BackColor);
            double x, y; //coordonatele curente
            double x_i = -2, y_i = -1.3; // coordonatele initiale
            double x_f = 1, y_f = 1.3; // coordonatele finale
            double x0 = (x_f - x_i) / im_w; // pasul pe x
            double y0 = (y_f - y_i) / im_h; // pasul pe y
            double a, b; // a partea reala, b partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            int i = 0, j = 0, it;
            int max_it = 77;// numarul de iteratii
            y = y_i;
            for (j = 1; j <= im_h; j++)
            {
                x = x_i;
                y += y0;
                for (i = 1; i <= im_w; i++)
                {
                    x += x0;
                    a = x;
                    b = y;
                    for (it = 0; (it <= max_it) && (a * a + b * b <= 4); it++)
                    {
                        temp = a * a - b * b + x;
                        b = 2 * a * b + y;
                        a = temp;
                    }
                    if (it < 7)
                    {
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.Blue);
                    }
                    else
                    {
                        int r = System.Convert.ToInt16( 25 * (System.Math.Cos(it) * System.Math.Cos(it)));
                        int g = System.Convert.ToInt16( 125 * (1 - System.Math.Sin(it)));
                        int bl = System.Convert.ToInt16( 125 * (1 - System.Math.Cos(it)));
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.FromArgb(r, g, bl));
                    }
                }
            }
            Desen.DrawImage(Img, 0, 0);
        }
    }
}


        Rulam aplicatia si obtinem acelasi lucru ca data trecuta dar mult mai rapid.
        Dupa cum se observa, in aplicatia anterioara, coordonatele initiale si cele finale au fost introduse direct in program. In urmatoarea aplicatie "fractal_v2" vom introduce niste obiecte de tipul "numericUpDown" care sa permita introducerea parametrilor mentionati mai sus, de catre utilizator. Utilizatorul poate introduce astfel: numarul de iteratii, coordonatele initiale si marimea fractalului ( latimea si lungimea) .



        Procedura declansata pe evenimentul click al butonului "Start", fiind:

       C#

    namespace fractal_v2_1
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            Desen.Clear(this.BackColor);
            int im_w = 400, im_h = 300; // latimea si inaltimea imaginii
            System.Drawing.Bitmap Img;
            Img = new Bitmap(im_w + 2, im_h + 2, System.Drawing.Imaging.PixelFormat.Format32bppArgb);
            double x, y; //coordonatele curente
            double x_i, y_i; // coordonatele initiale
            x_i = System.Convert.ToDouble(this.numericUpDown2.Value);
            y_i = System.Convert.ToDouble(this.numericUpDown3.Value);
            double s; //latimea si lungimea fractalului
            double x0 = (System.Convert.ToDouble(this.numericUpDown4.Value)) / im_w; // pasul pe x
            double y0 = (System.Convert.ToDouble(this.numericUpDown4.Value)) / im_h;// pasul pe y
            double a, b; // a partea reala, b partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            int max_it = System.Convert.ToInt16(this.numericUpDown1.Value);// numarul maxim de iteratii
            y = y_i;
            int i = 0, j = 0, it;
            for (j = 1; j <= im_h; j++)
            {
                x = x_i;
                y += y0;
                for (i = 1; i <= im_w; i++)
                {
                    it = 1;
                    a = x;
                    b = y;
                    x += x0;
                    while (((a * a + b * b) <= 4) && (it <= max_it))
                    {
                        temp = a * a - b * b + x;
                        b = 2 * a * b + y;
                        a = temp;
                        it = it + 1;
                    }
                    if (it < 13)
                    {
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.Black);
                    }
                    else
                    {
                        int r =  System.Convert.ToInt16( 25 * (System.Math.Cos(it) * System.Math.Cos(it)));
                        int g =  System.Convert.ToInt16( 125 * (1 - System.Math.Sin(it)));
                        int bl =  System.Convert.ToInt16( 125 * (1 - System.Math.Cos(it)));
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.FromArgb(r, g, bl));
                    }
                }
            }
            Desen.DrawImage(Img, 0, 0);
        }
    }
}

        Daca introducem obiecte de tipul "numericUpDown" atat pentru latimea fractalului cat si pentru inaltimea fractalului si marim rezolutia imaginii, obtinem aplicatia "fractal_v2":


        Procedura fiind:

       C#

    namespace fractal_v2
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            System.Drawing.Graphics Desen;
            Desen = this.CreateGraphics();
            Desen.Clear(this.BackColor);
            int im_w = 1024, im_h = 700; // latimea si inaltimea imaginii
            System.Drawing.Bitmap Img;
            Img = new Bitmap(im_w + 2, im_h + 2, System.Drawing.Imaging.PixelFormat.Format32bppArgb);
            double x, y; //coordonatele curente
            double x_i, y_i; // coordonatele initiale
            x_i = System.Convert.ToDouble(this.numericUpDown2.Value);
            y_i = System.Convert.ToDouble(this.numericUpDown3.Value);
            double w = System.Convert.ToDouble(this.numericUpDown4.Value); //latimea  fractalului
            double h = System.Convert.ToDouble(this.numericUpDown5.Value); //inaltimea  fractalului
            double x0 = w / im_w; // pasul pe x
            double y0 = h / im_h;// pasul pe y
            double a, b; // a partea reala, b partea imaginara
            double temp; // necesar pentru calculul Z(n+1)
            int max_it = System.Convert.ToInt16(this.numericUpDown1.Value);// numarul maxim de iteratii
            int i, j, it;
            y = y_i;
            for (j = 1; j <= im_h; j++)
            {
                x = x_i;
                y += y0;
                for (i = 1; i <= im_w; i++)
                {
                    x += x0;
                    it = 1;
                    a = x;
                    b = y;
                    //temp;
                    while (((a * a + b * b) <= 4) && (it <= max_it))
                    {
                        temp = a * a - b * b + x;
                        b = 2 * a * b + y;
                        it = it + 1;
                        a = temp;
                    }
                    if (it < 15)
                    {
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.Black);
                    }
                    else
                    {
                        int r = System.Convert.ToInt16( 25 * (System.Math.Cos(it) * System.Math.Cos(it)));
                        int g = System.Convert.ToInt16( 125 * (1 - System.Math.Sin(it)));
                        int bl = System.Convert.ToInt16( 125 * (1 - System.Math.Cos(it)));
                        Img.SetPixel(i + 1, j + 1, System.Drawing.Color.FromArgb(r, g, bl));
                    }
                }
            }
            Desen.DrawImage(Img, 0, 0);
        }
    }
}

        Similar formulei lui Mandelbrot se defineste formula Newton Raphson astfel:

    -X3 + 9 X 2 - 18X + C

        Newton Raphson este o metoda utilizata in analiza numerica pentru a gasi radacinile ecuatiei:-X3 + 9 X 2 - 18X + C=0
        Realizarea unui fractal, se bazeaza pe gasirea punctelor care satisfac conditia:

    Z3 - C = 0

         Iterand deci formula: Zn+1 = Zn - ( -X3 + 9X2 - 18X + C ) / ( -3 X2 + 18X - 18 ) , obtinem un fractal.
         Utilizand fractali, se pot genera imagini de-a dreptul spectaculoase. Va prezitnt cateva in imaginile de mai jos.
