Pointeri

Operatii binare in C++ C#

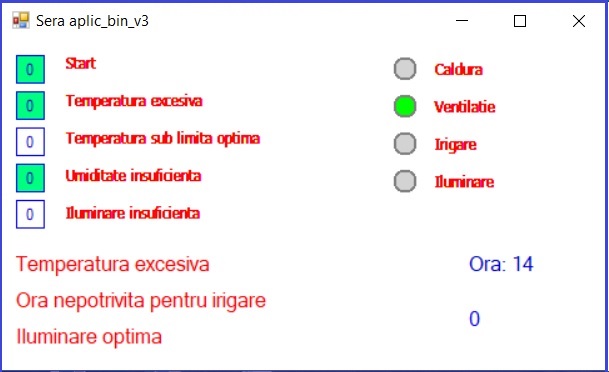

    Majoritatea proceselor de comanda si automatizare se bazeaza pe comenzi si iesiri binare(digitale).
    Sa luam de exemplu o aplicatie pentru comanda unei sere in care am dispune de:
    Comenzi binare(digitale) cum ar fi:

pornire/oprire caldura
pornire/oprire ventilatie
pornire/oprire irigare
pornire/oprire iluminare

Intrari binare(digitale) de la senzori cum ar fi:

temperatura excesiva
temperatura sub limita optima
umiditate insuficienta
iluminare insuficienta

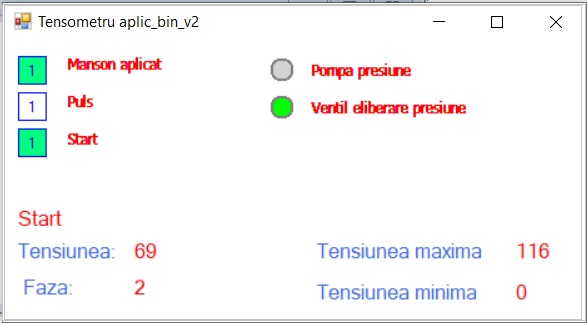

Daca am dori sa automatizam procesul de masurarea tensiunii arteriale, am dispune de:
Comenzi binare(digitale) cum ar fi:

pornire/oprire pompa de presiune
pornire/oprire ventil evacuare presiune

Intrari binare(digitale) de la senzori:

manson montat
puls
start

Reprezentare binara, hexazecimala

In sistemele de calcul informatiile sunt codificate binar. Aceste informatii pot fi reprezentate binar, zecimal, hexazecimal sau sub diferite alte formate.
Vom analiza in continuare diferite aplicatii pentru conversia datelor si afisarea lor sub diferite formate.

Afisarea unui int sub forma binara

Prin impartiri repetate cu 2 obtinem digitii ce reprezinta valoarea in binar.

//  Programul afiseaza valoarea binara a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma binar");
	system("COLOR F9");
	int n,i;  // n:numarul de convertit
    cout << "\n\tProgramul afiseaza valoarea binara a unui intereg " ;
    cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n;
	cout << " \n\tValoarea binara afisata in ordine inversa este:\n\n\t";
    if (n > 0) {
      for(i=0; i < 32 ; i++) {
        cout << n%2;
        n = n/2;
      }
    }
    else {
      cout << "\n\n\tIntroduceti un numar pozitiv\n" << endl;
    }
	cin.ignore();
	cin.get();
    return 0;
}

Pentru a afisa bitii in ordine directa, va trebui sa memoram acesti biti pentru a fi afisati la sfarsit.

//  Programul afiseaza valoarea binara a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma binar");
	system("COLOR F9");
	int n,i;  // number to convert to binary
	char val_b[32];

    cout << "\n\tProgramul afiseaza valoarea binara a unui intereg " ;
    cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n ;
    cin.ignore();

	for (i=0; i < 31; i++){
		if (n%2==0)
			val_b[30-i]='0';
		else
			val_b[30-i]='1';
		n=n/2;
	}

	cout << "\n\t Valoarea binara este:";
	for (i=0; i < 31; i++)
	cout << val_b[i] ;
	cin.get();
    return 0;
}

Afisarea unui int sub forma hexa

Pentru a afisa sub forma hexa zecimala, vom utiliza operatorul << hex care inclus in cadrul instructiunii cout << va forta afisarea valorilor in format hexa.

//  Programul afiseaza valoarea hexa a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma hexa");
	system("COLOR F9");
    int n;
    cout << "\n\tProgramul afiseaza valoarea hexa a unui intereg " ;
    cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n;
	cout << " \n\tValoarea hexa este:"<< hex << n;
	cin.ignore();
	cin.get();
    return 0;
}

Dupa utilizarea operatorului << hex trebuie utilizat operatorul << dec pentru a reveni la afisarea sub forma zecimala.

//  Programul afiseaza valoarea hexa a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma hexa");
	system("COLOR F9");
    int n;
    cout << "\n\tProgramul afiseaza valoarea hexa a unui intereg " ;
    cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n;
	cout << " \n\tValoarea hexa este: "<< hex << n;
	cout << " \n\tValoarea lui n este: "<< n;
	cout << " \n\tValoarea zecimala este:"<< dec << n;
	cin.ignore();
	cin.get();
    return 0;
}

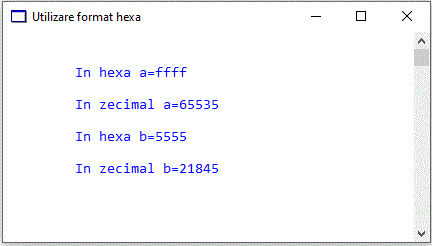

Utilizarea si afisarea valorilor in format zecimal sau hexa

#include "stdafx.h"
#include < iostream >
#include < string >
using namespace std;

int main(void)
{
	system("TITLE Utilizare format hexa ");
	system("COLOR F9");
	unsigned short a = 0xFFFF;      // = 1111111111111111
	unsigned short b = 0x5555;      // = 0101010101010101
	cout <<"\n\n\t In hexa a="<< hex << a;
	cout <<"\n\n\t In zecimal a="<< dec << a;
	cout <<"\n\n\t In hexa b="<< hex << b;
	cout <<"\n\n\t In zecimal b="<< dec << b;
	cin.ignore();
	cin.get();
}

Afisarea in format zecimal, binar, hexa sau in orice alta baza se poate face si prin utilizarea functiei itoa

//  Conversia unui intreg intr-un sir reprezentand valoarea in diferite baze de numeratie
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisarea in diferite baze de numeratie");
	system("COLOR F9");
	int n;
	char buffer [33];
	cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n;
	itoa(n,buffer,10);//functia pentru conversia unui intreg intr-un sir
	cout << "\n\n\tValoarea zecimala a numarului este: " << buffer;
	itoa(n,buffer,2);
	cout << "\n\n\tValoarea binara a numarului este: " << buffer;
	itoa(n,buffer,16);
	cout << "\n\n\tValoarea hexa a numarului este: " << buffer;
	cin.ignore();
	cin.get();
  return 0;
}

Operatori binari

Deseori este nevoie sa folosim valori binare sau e nevoie sa convertim in format binar diferite date de diverse tipuri. C++ permite diverse operatii binare, operatii ce le vom folosi in continuare.

AND logic -- operatorul &

    Operatia AND este deseori folosita pentru a realizeaza o masca pentru extragerea anumitor biti dintr-un operand. Operatorul folosit este &
   Pentru exemplificare, vom realiza in continuare o aplicatie care realizeaza functia logica & intre doi operanzi si sub forma binara atat operanzii cat si rezultatul. Aplicatia se bazeaza pe functiile afis_binar respectiv afis_bin
   Programul principal fiind:

#include "stdafx.h"
#include < iostream >
using namespace std;
static void afis_bin(unsigned int n,int nb)
{
	int i=0,k=0;
	char val_b[32];
	if ((n > 0)&&(n <= 255))
		k=8;
	if ((n > 255)&&(n <= 65535))
		k=16;
	if ((n > 65535)&&(n <= 2147483646))
		k=32;
	if (nb > 0)
		k=nb;
	if (n > 2147483646){
		k=0;
		cout << "\nNumar prea mare";
	}
	for (i=0; i < k; i++){
		if (n%2==0)
			val_b[k-1-i]='0';
		else
			val_b[k-1-i]='1';
		n=n/2;
	}
	// afisare binara
	for (i=0; i < k; i++){
		if (val_b[i]=='0')
			cout << char(176) << " ";
		else
			cout << char(219) <<  " ";
	}
	// prompter pe prima pozitie
	for (i=0;i < (2*k+1); i++){
			cout<<"\b";
	}
}
int main(void)
{
	system("TITLE AND logic ");
	system("COLOR F9");
	unsigned int a,b;
	cout <<"\n\n\t Introduceti numarul a:";
	cin >> a;
	cout <<"\n\t Introduceti numarul b:";
	cin >> b;
	cout<<"\n\n    a:\t";
	afis_bin(a,16);
	cout<<"\n\n    b:\t";
	afis_bin(b,16);
	cout<<"\n\na & b:\t";
	afis_bin(a&b,16);
	cin.ignore();
	cin.get();
	return 0;
}

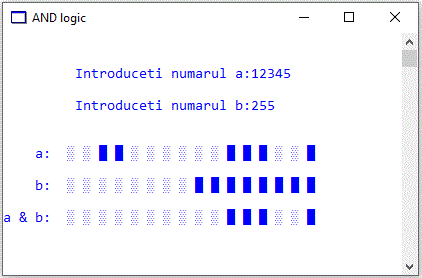

Dupa rularea programului in "Command Prompt" se afiseaza:

Daca se doreste introducerea operanzilor in format hexa, int main(void) devine:

int main(void)
{
	unsigned int a,b;
	cout << " \n\n\tOperatii pe biti: ";
	cout <<"\n\n\t Introduceti numarul a:";
	cin >> hex >> a;
	cout <<"\n\t Introduceti numarul b:";
	cin >> hex >> b;
	cout<<"\n\n    a:\t";
	afis_bin(a,16);
	cout<<"\n\n    b:\t";
	afis_bin(b,16);
	cout<<"\n\na & b:\t";
	afis_bin(a&b,16);
	cin.ignore();
	cin.get();
	return 0;
}

SAU logic -- operatorul |

Operatia SAU este deseori folosita pentru a realizeaza o setare a anumitor biti dintr-un operand. Operatorul folosit este |

int main(void)
{
	system("TITLE OR logic ");
	system("COLOR F9");
	unsigned int a,b;
	cout <<"\n\n\t Introduceti numarul a:";
	cin >> a;
	cout <<"\n\t Introduceti numarul b:";
	cin >> b;
	cout<<"\n\n    a:\t";
	afis_bin(a,16);
	cout<<"\n\n    b:\t";
	afis_bin(b,16);

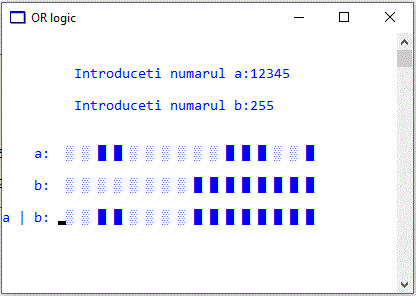

	cout<<"\n\na | b:\t";
	afis_bin(a|b,16);
	cin.ignore();
	cin.get();
	return 0;
}

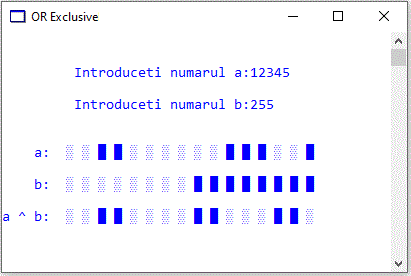

SAU exclusiv - operatorul ^

Operatia SAU exclusiv este deseori folosita pentru complementarea anumitor biti dintr-un operand. Operatorul folosit este ^

int main(void)
{
	system("TITLE OR Exclusivelogic ");
	system("COLOR F9");
	unsigned int a,b;
	cout <<"\n\n\t Introduceti numarul a:";
	cin >> a;
	cout <<"\n\t Introduceti numarul b:";
	cin >> b;
	cout<<"\n\n    a:\t";
	afis_bin(a,16);
	cout<<"\n\n    b:\t";
	afis_bin(b,16);
	cout<<"\n\na ^ b:\t";
	afis_bin(a^b,16);
	cin.ignore();
	cin.get();
	return 0;
}

NOT - operatorul ~

Operatia NOT realizeaza complementarea bitilor dintr-un operand. Operatorul folosit este ~

int main(void)
{
	system("TITLE NOT logic ");
	system("COLOR F9");
	unsigned short int a;
	cout <<"\n\n\t Introduceti numarul a:";
	cin >> a;
	cout<<"\n\n    a:\t";
	afis_bin(a,16);

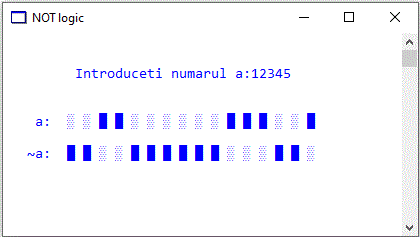

	cout<<"\n\n   ~a:\t";
	afis_bin(~a & 0xFFFF,16);
	cin.ignore();
	cin.get();
	return 0;
}

Deplasare dreapta - operatorul >>
     n >> p;
    Deplaseaza spre dreapta cu p pozitii a bitilor ce compun in binar valoarea n. Pe pozitia cea mai semnificativa se pune 0. O deplasare spre dreapta cu 1 pozitie este echivalenta cu o impartire cu 2 cu 2. Astfel 24 << 3 = 3
    Sa realizam o aplicatie care deplaseaza dreapta cu doua pozitii valoarea 64. Dupa rularea programului ar trebui sa obtinem valoarea 16.

// Deplasare dreapta
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Deplasare dreapta");
	system("COLOR F9");
	cout << "\n\n\tDeplasare dreapta";
	unsigned short int n=64;
	int i;
	cout << "\n\n\tValoarea initiala a lui n: "<< n;
	n = n >> 2 ;
	cout << "\n\n\tValoarea lui n dupa deplasarea cu doua pozitii dreapta: "<< n;
	cin.ignore();
	cin.get();

  return 0;
}

Afisarea sub forma binara este mult mai simpla daca se utilizeaza operatorul de siftare dreapta

//  Programul afiseaza valoarea binara a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma binar");
	system("COLOR F9");
   	int n;
   	cout << "\n\tProgramul afiseaza valoarea binara a unui intereg " ;
   	cout << "\n\n\tIntroduceti un numar intreg: " ;
   	cin >> n ;
   	cin.ignore();
   	cout << "\n\tValoarea binara este: : ";
   	for (int i=31; i>=0; i--) {
         int bit = ((n>>i) & 1);
         cout << bit;
   	}
   	cin.get();
    return 0;
}

Deplasare stanga - operatorul <<
     n << p ;
    Deplaseaza spre stanga cu p pozitii a bitilor ce compun in binar valoarea n. Pe pozitia cea mai nesemnificativa se pune 0. O deplasare spre stanga cu 1 pozitie este echivalenta cu o inmultire cu 2. Astfel 3 << 2 =12
    Sa realizam o aplicatie care deplaseaza stanga cu doua pozitii valoarea 7. Dupa rularea programului ar trebui sa obtinem valoarea 28.

// Deplasare stanga
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Deplasare stanga");
	system("COLOR F9");
	cout << "\n\n\tDeplasare stanga";
	unsigned short int n=7;
	int i;
	cout << "\n\n\tValoarea initiala a lui n: "<< n;
   	n = n << 2 ;
	cout << "\n\n\tValoarea lui n dupa deplasarea cu doua pozitii stanga: "<< n;
	cin.ignore();
	cin.get();

  return 0;
}

Sa utilizam operatorul de siftare stanga pentru a deplasa stanga valoarea 1 de 7 ori si sa afisam in binar valoarea obtinuta dupa fiecare deplasare.

// Deplasare stanga repetata
#include "stdafx.h"
#include < iostream >
using namespace std;
void af_binar(unsigned int );

int main(void)
{
	system("TITLE Deplasare stanga repetata");
	system("COLOR F9");
	cout << "\n\n\tDeplasare stanga 7 pozitii \n\n\n\t\t\t";
	unsigned short int n=1;
	int i;

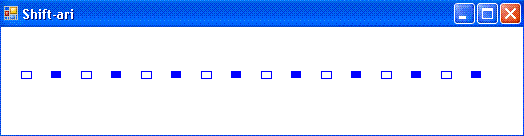

	for(i=0; i < 8; i++) {
		af_binar(n);
		n = n << 1 ;
	}
	cin.ignore();
	cin.get();
  return 0;
}
// Afisarea bitilor ce corespund valorii parametrului u
void af_binar(unsigned int u)
{
  int j;
      for (int j=7; j>=0; j--) {
         int bit = ((u >> j) & 1);
         cout << bit<<" ";
      }
  cout << "\n\t\t\t";
}

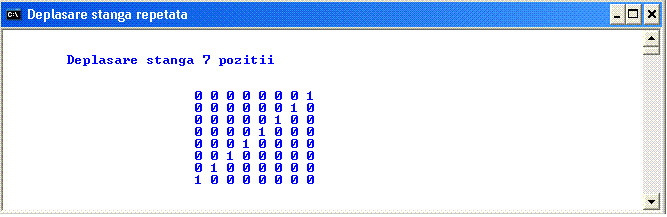

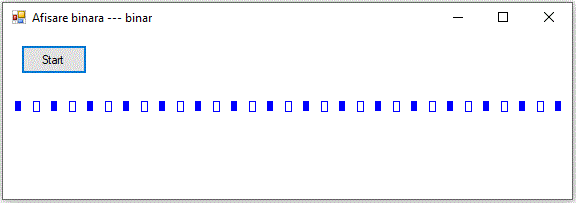

Rulam programul si obtinem:

Utilizand operatiile de siftare precum si operatiile logice, vom realiza in continuare afisarea unui int sub forma hexa fara a folosi operatorul << hex
Pentru a afisa sub forma hexa zecimala, vom face siftari dreapta cu cate 4 biti si vom interpreta ultimii patru biti utilizand masca 0xF adica 00001111.

//  Programul afiseaza valoarea hexa a unui intereg
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisare int sub forma hexa");
	system("COLOR F9");
    int n;
	char* c_hex="0123456789ABCDEF";
    cout << "\n\tProgramul afiseaza valoarea hexa a unui intereg " ;
    cout << "\n\n\tIntroduceti un numar intreg: " ;
	cin >> n;
	cout << " \n\tValoarea hexa este:\n\n\t";
   	for (int i=2*sizeof(int) - 1; i>=0; i--) {
         cout << c_hex[((n >> i*4) & 0xF)];
   	}
   	cin.ignore();
   	cin.get();
    return 0;
}

Coduri ASCII

Functia char(i) converteste o valoare intreaga intre 0 si 255 intr-un caracter ASCII.

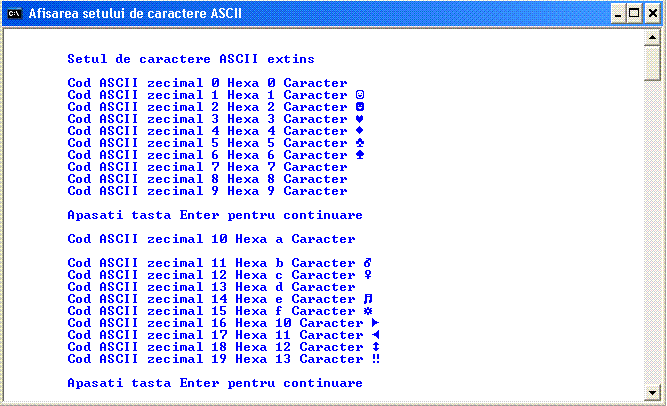

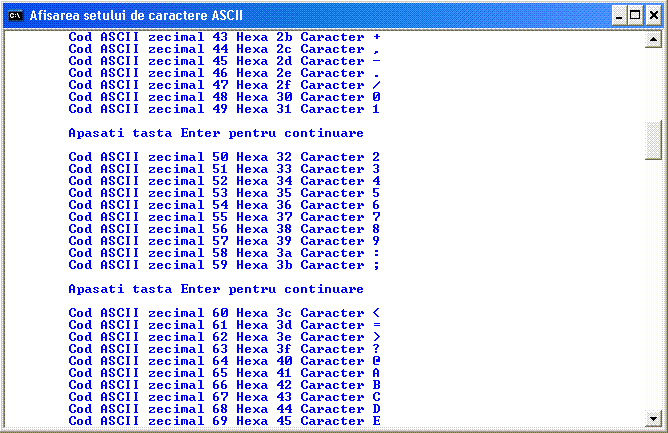

Urmatoarea aplicatie foloseste functia char(i) si afiseaza setul extins de caractere ASCII

//  Afisarea setului de caractere ASCII
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Afisarea setului de caractere ASCII");
	system("COLOR F9");
	int i ;
	cout << "\n\n\tSetul de caractere ASCII extins\n";
	for(i= 0;i < 256; i++){
		if ((i >0) && (i % 10 == 0)){
			cout << "\n\n\tApasati tasta Enter pentru continuare ";
			cin.get();
        }
		cout <<"\n\tCod ASCII zecimal " << dec << i <<" Hexa "<< hex << i << " Caracter " << char(i);
    }
	cout << "\n\n\tPentru a termina apasati tasta Enter";
	cin.get();
  	return 0;
}

Dupa rularea aplicatiei, obtinem :

Apasand tasta Enter in continuare obtinem intreg setul extins de caractere ASCII

Pentru a face conversia inversa din caracter ASCII-int se procedeaza astfel:

//  Conversia  unui caracter ASCII intr-o valoare de tip int
#include "stdafx.h"
#include < iostream >
using namespace std;

int main(void)
{
	system("TITLE Conversia  ASCII int ");
	system("COLOR F9");
	char car;
	int val_ascii;
	cout << "\n\n\tIntroduceti un caracter :";
	cin.get(car);
	val_ascii = static_cast< int >(car);
	// Se poate atribui lui val_ascii  direct car
	// fara a fi nevoie de conversiastatic_cast (car) astfel:
	// val_ascii = car;
	cout << "\n\n\tValoarea ascii in zecimal a caracterului este: "<< val_ascii;
	cout << "\n\n\tValoarea ascii in hexa a caracterului este: "<< hex << val_ascii;
	cin.ignore();
	cin.get();
  return 0;
}

Cunoscand modul de codificare al caracterelor (codul ASCII) sa realizam un program cere un sir de caractere ce contine litere mari si mici, dupa care converteste literele mari in litere mici si afiseaza sirul rezultat.

// Programul cere un sir de caractere care contine litere mari si mici.
// Converteste literele mari in litere mici si afiseaza sirul.
#include "stdafx.h"
#include < iostream >
#include < string >
using namespace std;
void conv_lit(char s[]);

int main(void)
{
system("TITLE Conversie litere mari in litere mici");
system("COLOR F9");
char s[25];
int l;
cout<<"\n\tProgramul cere un sir de caractere cu litere mari si mici";
cout<<"\n\tSe va afisa sirul convertit in litere mici";
cout<<"\n\n\tIntroduceti un sir de caractere cu \n\tformat din litere mari si mici : ";cin >> s;
conv_lit(s);
cout << "\n\n\tSirul transformat in litere mici este : " << s;
cin.ignore();
cin.get();
return 0;
}
void conv_lit(char s[25])
{
int i;
i=0;
while(s[i]!=0)
{
if( (s[i] >= 65) && (s[i] <= 90) ) s[i]=s[i]+32;
i++;
}
return;
}

Operatii binare in spatiul system

Afisare grafica valori binare

    Bazandu-ne pe operatorii binari studiati si aplicatiile realizate vom realiza simularea grafica a operatiilor binare. Vom afisa bitii ce reprezinta valoarea unei variabile prin mici dreptunghiuri. Pentru inceput vom realiza o aplicatie de tipul CLR Windows Forms Application are afiseaza secvente de dreptunghiuri pe ecran.
     Deschidem un nou proiect Windows Forms Application intitulat "secv_dr" pe care plasam un obiect de tip button numit button1 caruia ii schimbam atributul text in "Start" si un obiect timer pe caruia ii setam intervalul la 50. De data aceasta nu setam proprietatea "Enabled" la "true", o lasam "false".
    Initializam variabilele i,h,w, obiectele "Desen" si "Pensula" si le plasam inaintea procedurilor pe evenimente, pentru a asigura domeniul de vizibilitate in proceduri .
     C#

namespace secv_dr
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        static int i, w, h; // h, v dimensiunile unui dreptunghi
        static System.Drawing.Graphics Desen;
        static System.Drawing.SolidBrush Pensula;
        static System.Drawing.Pen Creion_blu;
        private void button1_Click(object sender, EventArgs e)
        {
            Desen = this.CreateGraphics();
            Pensula = new System.Drawing.SolidBrush(System.Drawing.Color.Blue);
            Creion_blu = new System.Drawing.Pen(System.Drawing.Color.Blue);
            w = this.Size.Width / 60;
            h = this.Size.Height / 20;
            this.timer1.Enabled = true;
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            Desen.FillRectangle(Pensula, i, this.Size.Height/3, w,h);
            if (i <= this.Size.Width - 3 * w)
            {
                i += 3 * w;
            }
            else
            {
                i = 2 * w;
                Desen.Clear(this.BackColor);
            }
        }
    }
}

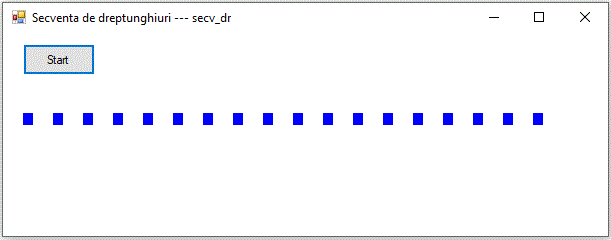

Dupa rularea aplicatiei, obtinem secvente dinamice de dreptunghiuri:

    Urmatoarea aplicatie isi propune sa converteasca o valoare numerica in binar dupa care sa afiseze aceasta valoare sub forma de dreptunghiuri pline pentru "1" si dreptunghiuri goale pentru "0"
     Deschidem un nou proiect Windows Forms Application intitulat "binar" pe care plasam un obiect de tip button numit button1 caruia ii schimbam atributul text in "Start".
     C#

namespace binar
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        static System.Drawing.Graphics Desen;
        static System.Drawing.SolidBrush Pensula;
        static System.Drawing.Pen Creion_blu;
        static System.UInt32 n; // numarul ce va fi convertit in binar si afisat grafic
        static int i, w, h; // h, v dimensiunile unui dreptunghi
        int [ ] val_b = new int [32];
        private void button1_Click(object sender, EventArgs e)
        {
            Desen = this.CreateGraphics();
	        Pensula=new System.Drawing.SolidBrush(System.Drawing.Color.Blue);
	        Creion_blu=new System.Drawing.Pen(System.Drawing.Color.Blue);
	        Desen.Clear(this.BackColor);
	        w=this.Size.Width/96;
	        h=this.Size.Height/20;
            int x = 2 * w;
	        i=2*w;
	        n=0xaaaaaaaa;
	        for (i=0; i < 32; i++){
		        if (n%2==0)
			        val_b[31-i]=0;
		        else
			        val_b[31-i]=1;
		        n=n/2;
	        }
	        for (i=0;i < 32;i++){
	            if (val_b[i]==1)
		            Desen.FillRectangle(Pensula, x, this.Size.Height/3, w,h);
	            else
		            Desen.DrawRectangle(Creion_blu, x, this.Size.Height/3, w,h);
	            x+=3*w;
            }
        }
    }
}

    Aplicatia poate fi simplificata, folosind operatorul de siftare. Pe evenimentul click al obiectului button1 vom plasa noua procedura :
    Daca realizam un nou proiect "binar_v1" si inlocuim numai procedura de pe evenimentul click al obiectului button1 aplicatia are acelasi rezultat. Observam ca nu a mai fost necesar sa introducem un vector care sa pastreze bitii ce compun numarul afisat.

    In C# aplicatia devine:

namespace binar_v1
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        static System.UInt32 n; // numarul ce va fi convertit in binar si afisat grafic
        static int i, w, h; // h, v dimensiunile unui dreptunghi
        static System.Drawing.Graphics Desen;
        static System.Drawing.SolidBrush Pensula;
        static System.Drawing.Pen Creion_blu;
        private void button1_Click(object sender, EventArgs e)
        {
            Desen = this.CreateGraphics();
            Pensula = new System.Drawing.SolidBrush(System.Drawing.Color.Blue);
            Creion_blu = new System.Drawing.Pen(System.Drawing.Color.Blue);
            Desen.Clear(this.BackColor);
            w = this.Size.Width / 96;
            h = this.Size.Height / 20;
            int x = this.Size.Width - 10 * w;
            n = 0xaaaaaaaa;
            for (i = 31; i >= 0; i--)
            {
                System.UInt32 bit = ((n >> (31 - i)) & 1);
                if (bit == 1)
                    Desen.FillRectangle(Pensula, x, this.Size.Height / 3, w, h);
                else
                    Desen.DrawRectangle(Creion_blu, x, this.Size.Height / 3, w, h);
                x -= 3 * w;
            }
        }
    }
}

Dupa rularea aplicatiei, obtinem valoarea in binar afisata grafica a numarului 0xaaaaaaaa:

Afisare grafica valori ASCII

    Ne propunem sa realizam o aplicatie care asteapta tiparirea unui caracter, il converteste in cod ASCII si il afiseaza sub forma grafica.
     Deschidem un nou proiect Windows Forms Application intitulat "binar_v2" pe care plasam un obiect de tip textBox numit textBox1 si doua obiecte de tip label : label1 si label2.

    C#

namespace binar_v2
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        static int n; // numarul ce va fi convertit in binar si afisat grafic
        static int i, w, h; // h, v dimensiunile unui dreptunghi
        static System.Drawing.Graphics Desen;
        static System.Drawing.SolidBrush Pensula;
        static System.Drawing.Pen Creion_blu;
        static System.String txt;
        private void textBox1_TextChanged(object sender, EventArgs e)
        {
            Desen = this.CreateGraphics();
	        Pensula=new System.Drawing.SolidBrush(System.Drawing.Color.Blue);
	        Creion_blu=new System.Drawing.Pen(System.Drawing.Color.Blue);
	        Desen.Clear(this.BackColor);
	        w=this.Size.Width/30;
	        h=this.Size.Height/20;
	        if (this.textBox1.Text.Length>0){
		        txt=this.textBox1.Text;
		        char c=txt[0];
		        c=System.Convert.ToChar(c);
		        n=System.Convert.ToByte(c);
		        this.label2.Text=System.Convert.ToString(n);
		        int x=this.Size.Width-6*w;
                for (i = 7; i >= 0; i--)
                {
                    int bit = ((n >> (7 - i)) & 1);
                    if (bit == 1)
                        Desen.FillRectangle(Pensula, x, this.Size.Height / 3, w, h);
                    else
                        Desen.DrawRectangle(Creion_blu, x, this.Size.Height / 3, w, h);
                    x -= 3 * w;
                }
            }
        }
    }
}

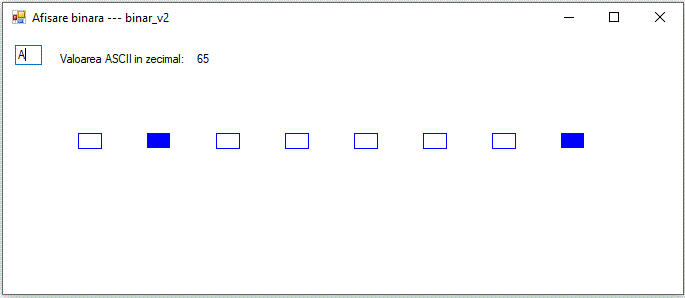

Rulam aplicatia , tastam cifra 5 si obtinem:

Afisare grafica shift

    Folosind operatiile de deplasare stanga respectiv dreapta ,ne propunem sa realizam o aplicatie care simuleaza un joc de lumini.
     Deschidem un nou proiect Windows Forms Application intitulat "binar_v3" . Plasam numai un singur obiect de tip timer numit timer1.
     C#

namespace binar_v3
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        	int i; // numarul ce va fi deplasat stanga dreapta si afisat
	        int n, w, h; // h, v dimensiunile unui dreptunghi
	        int sem;
            System.Drawing.Graphics Desen;
            System.Drawing.SolidBrush Pensula;
            System.Drawing.Pen Creion_blu ;
        private void Form1_Load(object sender, EventArgs e)
        {
            Desen = this.CreateGraphics();
	        Pensula=new System.Drawing.SolidBrush(Color.Blue);
	        Creion_blu=new System.Drawing.Pen(Color.Blue);
	        w=this.Size.Width/50;
	        h=this.Size.Height/20;
            n=0x5555; // numarul ce va fi deplasat stanga dreapta si afisat
            sem=0;
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
        	Desen.Clear(this.BackColor);
	        int x=this.Size.Width-6*w;
	        if (sem==0){
		        n=n << 1;
		        sem=1;
	        }else{
		        n=n >> 1;
		    sem=0;
	        }
	        for (i=15; i >= 0; i--){
	            int bit=((n >> (15-i)) & 1);
	            if (bit==1)
		            Desen.FillRectangle(Pensula, x, this.Size.Height/3, w,h);
	            else
		            Desen.DrawRectangle(Creion_blu, x, this.Size.Height/3, w,h);
	            x-=3*w;
	        }
        }
    }
}

Rulam aplicatia, obtinem:

Conversia zecimal - binara

Sa realizm acum functia afis_bin_vw care realizeaza o conversie zecimal-binara. Afisarea bitilor se face pe verticala.

namespace binar_v4
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics zona_desen;
        int x0, y0, w;
        string[] nume_b = new string[16] {"b0", "b1", "b2",
							"b3", "b4", "b5", "b6", "b7",
							"b8", "b9", "b10","b11", "b12",
							"b13", "b14","b15"};
        private void afis_bin_vw(Graphics desen,int px0,int py0,int bit_w,int nr_biti,string[] nume_biti, UInt64 n)
        {
            System.Drawing.SolidBrush p_verde, p_rosie, p_gri;
            System.Drawing.Pen creion;
            System.Drawing.Font f_nina;
            p_verde = new System.Drawing.SolidBrush(System.Drawing.Color.Lime);
            p_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            p_gri = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
            creion = new System.Drawing.Pen(System.Drawing.Color.Gray, 2);
            f_nina = new System.Drawing.Font("Nina", 10);
            int x = px0 + bit_w;
            int y = py0 + bit_w;
            int i;
            for (i = nr_biti - 1; i >= 0; i--)
            {
                desen.DrawEllipse(creion, x - 1, y - 1, bit_w + 2, bit_w + 2);
                desen.DrawString(nume_biti[nr_biti - i - 1], f_nina, p_rosie, x + 2 * bit_w, y);
                System.UInt64 bit = ((n >> (nr_biti - i - 1)) & 1);
                if (bit == 1)
                    desen.FillEllipse(p_verde, x, y, bit_w, bit_w);
                else
                    desen.FillEllipse(p_gri, x, y, bit_w, bit_w);
                y += 2 * bit_w;
            }
        }
        private void Form1_Load(object sender, EventArgs e)
        {
            zona_desen = this.CreateGraphics();
            x0 = 10;
            y0 = 0;
            w = 15;
        }
        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            afis_bin_vw(zona_desen, x0, y0, w, 16, nume_b, 0);
        }
        private void numericUpDown1_ValueChanged(object sender, EventArgs e)
        {
            UInt64 val = System.Convert.ToUInt64(this.numericUpDown1.Value);
            afis_bin_vw(zona_desen,x0, y0, w, 16,nume_b, val);
        }
    }
}

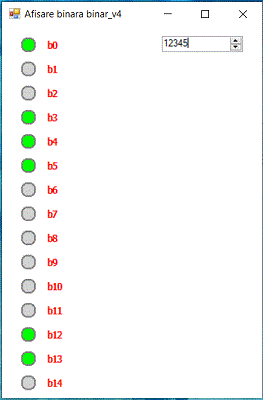

Rulam aplicatia, obtinem:

Sa realizm acum functia afis_bin_w care realizeaza o conversie zecimal-binara. Afisarea bitilor se face pe orizontala.

namespace binar_v5
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics zona_desen;
        int x0, y0, w;
        string[] nume_b = new string[16] {"b0", "b1", "b2",
							"b3", "b4", "b5", "b6", "b7",
							"b8", "b9", "b10","b11", "b12",
							"b13", "b14","b15"};
        private void afis_bin_w(Graphics desen, int px0, int py0, int bit_w, int nr_biti, string[] nume_biti, UInt64 nr)
        {
            System.Drawing.SolidBrush p_verde, p_rosie, p_gri;
            System.Drawing.Pen creion;
            System.Drawing.Font f_nina;
            p_verde = new System.Drawing.SolidBrush(System.Drawing.Color.Lime);
            p_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            p_gri = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
            creion = new System.Drawing.Pen(System.Drawing.Color.Gray, 2);
            f_nina = new System.Drawing.Font("Nina", 10);
            int x = px0 + bit_w;
            int y = py0 + bit_w;
            int i;
            for (i = nr_biti - 1; i >= 0; i--)
            {
                desen.DrawEllipse(creion, x - 1, y - 1, bit_w + 2, bit_w + 2);
                desen.DrawString(nume_biti[i], f_nina, p_rosie, x, y + 2 * bit_w);
                System.UInt64 bit = ((nr >> (i)) & 1);
                if (bit == 1)
                    desen.FillEllipse(p_verde, x, y, bit_w, bit_w);
                else
                    desen.FillEllipse(p_gri, x, y, bit_w, bit_w);
                x += 2 * bit_w;
            }
        }
       private void Form1_Load(object sender, EventArgs e)
        {
           zona_desen = this.CreateGraphics();
            x0 = 10;
            y0 = 50;
            w = 15;
        }
        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            afis_bin_w(zona_desen, x0, y0, w, 16, nume_b, 0);
        }
        private void numericUpDown1_ValueChanged(object sender, EventArgs e)
        {
            UInt64 val = System.Convert.ToUInt64(this.numericUpDown1.Value);

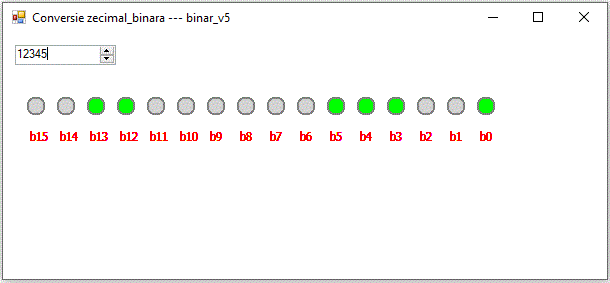

            afis_bin_w(zona_desen, x0, y0, w, 16, nume_b, val);
        }
    }
}

Rulam aplicatia, obtinem:

Sa realizm acum functia afis_7seg care realizeaza afisarea unui digit pe 7 segmente.
- afisarea pe 7 segmente presupune conversia zecimal binara pentru a determina ce segmente trebuie activate pentru a forma un digit (un digit are valori intre 0-9).

namespace binar_v6
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics zona_desen;
        int x0, y0, w;
        private void afis_7seg(Graphics desen, int px0, int py0, int dig_w, int dig)
        {
            System.Drawing.Pen cr_verde, cr_gri;
            cr_verde = new System.Drawing.Pen(System.Drawing.Color.Red, dig_w/4);
            cr_gri = new System.Drawing.Pen(System.Drawing.Color.WhiteSmoke, dig_w/4);
            UInt16[] digit = new UInt16[10] {123,40,93,109,46,103,119,41,127,111};
            int[] px = new int[7] { px0, px0, px0, px0 + dig_w, px0, px0 + dig_w, px0 };
            int[] px_f = new int[7] { px0 + dig_w, px0, px0 + dig_w, px0 + dig_w, px0, px0 + dig_w, px0 + dig_w};
            int[] py = new int[7] { py0, py0, py0 + dig_w, py0, py0 + dig_w, py0 + dig_w, py0 + 2 * dig_w };
            int[] py_f = new int[7] { py0, py0 + dig_w, py0 + dig_w, py0 + dig_w, py0 + 2 * dig_w, py0 + 2 * dig_w, py0 + 2 * dig_w };
            UInt16 nr = digit[dig];
            int i;
            // sterg digit
            for (i = 6; i >= 0; i--)
                desen.DrawLine(cr_gri, px[i], py[i], px_f[i], py_f[i]);
            for (i = 6; i >= 0; i--)
            {
                UInt16 bit = Convert.ToUInt16((nr >> (i)) & 1);
                if (bit == 1)
                    desen.DrawLine(cr_verde,px[i],py[i],px_f[i],py_f[i]) ;
            }
        }
        private void Form1_Load(object sender, EventArgs e)
        {
            zona_desen = this.CreateGraphics();
            x0 = 200;
            y0 = 15;
            w = 20;
        }
        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            afis_7seg(zona_desen, x0, y0, w, 0);
        }
        private void numericUpDown1_ValueChanged(object sender, EventArgs e)
        {
            int val = System.Convert.ToUInt16(Convert.ToInt16(this.numericUpDown1.Value));
            afis_7seg(zona_desen, x0, y0, w, val);
        }
    }
}

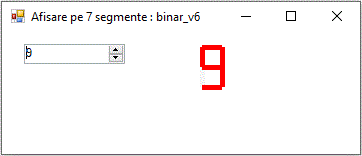

Rulam aplicatia, obtinem:

Conversia binar zecimala

    Sa realizm acum o functie care afiseaza binar un numar intreg : conversie binar - zecimala
    Vom introduce o valoare binara pe care aplicatia o converteste intr-o valoare zecimala de tip int.
    Pentru a introduce valorile binare vom folosi elemente de tip checkBox carora le setam corespunzator proprietatile:

FlatApparence - stabilim culorile CheckedBack
Apparence - Buton
FlatStyle - Flat
Text - Cu textul "0"
ForeColor - cu culoarea dorita

namespace bin_int_v0
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        int nr;
        private void afis_int()
        {
            nr=0;
            if (this.checkBox1.Text == "1")
                nr = nr + 1;
            if (this.checkBox2.Text == "1")
                nr = nr + 2;
            if (this.checkBox3.Text == "1")
                nr = nr + 4;
            if (this.checkBox4.Text == "1")
                nr = nr + 8;
            if (this.checkBox5.Text == "1")
                nr = nr + 16;
            if (this.checkBox6.Text == "1")
                nr = nr + 32;
            if (this.checkBox7.Text == "1")
                nr = nr + 64;
            if (this.checkBox8.Text == "1")
                nr = nr + 128;
            this.label1.Text = nr.ToString();
        }

        private void checkBox1_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox1.Text == "0")
                this.checkBox1.Text = "1";
            else
                this.checkBox1.Text = "0";
            afis_int();
        }
        private void checkBox2_CheckedChanged(object sender, EventArgs e)
        {
            if(this.checkBox2.Text == "0")
                this.checkBox2.Text = "1";
            else
                this.checkBox2.Text = "0";
            afis_int();
        }
        private void checkBox3_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox3.Text == "0")
                this.checkBox3.Text = "1";
            else
                this.checkBox3.Text = "0";
            afis_int();
        }
        private void checkBox4_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox4.Text == "0")
                this.checkBox4.Text = "1";
            else
                this.checkBox4.Text = "0";
            afis_int();
        }
        private void checkBox5_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox5.Text == "0")
                this.checkBox5.Text = "1";
            else
                this.checkBox5.Text = "0";
            afis_int();
        }
        private void checkBox6_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox6.Text == "0")
                this.checkBox6.Text = "1";
            else
                this.checkBox6.Text = "0";
            afis_int();
        }
        private void checkBox7_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox7.Text == "0")
                this.checkBox7.Text = "1";
            else
                this.checkBox7.Text = "0";
            afis_int();
        }
        private void checkBox8_CheckedChanged(object sender, EventArgs e)
        {
            if (this.checkBox8.Text == "0")
                this.checkBox8.Text = "1";
            else
                this.checkBox8.Text = "0";
            afis_int();
        }
    }
}

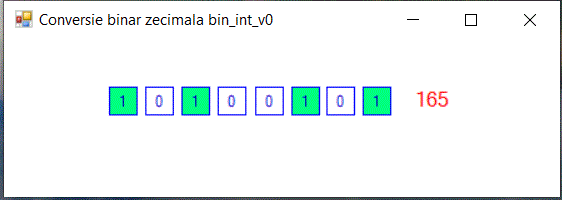

Rulam aplicatia, obtinem:

Afisarea binara a unui vector binar

In cazul in care avem informatii binare pastrate intr-un vector binar, vom realiza o aplicatie care afseaza grafic continutul vectorului folosind functia afis_bin_bin_w .

namespace bin_bin_v0
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics zona_desen;
        int x0, y0, w;
        const int nr_b = 8;
        string[] nume_b = new string[] {"b0", "b1", "b2", "b3", "b4", "b5", "b6", "b7"};
        bool[] val_bin = new bool[nr_b];
        private void afis_bin_bin_w(Graphics desen, int px0, int py0, int bit_w, int nr_biti, bool[] vector_binar, string[] nume_biti)
        {
            System.Drawing.Pen creion;
            System.Drawing.SolidBrush pens_verde;
            System.Drawing.SolidBrush pens_rosie;
            System.Drawing.SolidBrush pens_gri;
            System.Drawing.Font font_nina;
            creion = new System.Drawing.Pen(System.Drawing.Color.Gray, 2);
            pens_verde = new System.Drawing.SolidBrush(System.Drawing.Color.Lime);
            pens_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            pens_gri = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
            font_nina = new System.Drawing.Font("Nina", 12);

            int x = px0 + bit_w;
            int y = py0 + bit_w;
            int i;
            for (i = nr_biti - 1; i >= 0; i--)
            {
                desen.DrawEllipse(creion, x - 1, y - 1, bit_w + 2, bit_w + 2);
                desen.DrawString(nume_biti[i].ToString(), font_nina, pens_rosie, x, y - 2 * bit_w);
                if (vector_binar[i])
                    desen.FillEllipse(pens_verde, x, y, bit_w, bit_w);
                else
                    desen.FillEllipse(pens_gri, x, y, bit_w, bit_w);
                x += 2 * bit_w;
            }
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            zona_desen = this.CreateGraphics();
            x0 = 7;
            y0 = 100;
            w = 18;
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            if (this.checkBox1.Checked)
                val_bin[0]=true;
            else
                val_bin[0] = false;
            if (this.checkBox2.Checked)
                val_bin[1] = true;
            else
                val_bin[1] = false;
            if (this.checkBox3.Checked)
                val_bin[2] = true;
            else
                val_bin[2] = false;
            if (this.checkBox4.Checked)
                val_bin[3] = true;
            else
                val_bin[3] = false;
            if (this.checkBox5.Checked)
                val_bin[4] = true;
            else
                val_bin[4] = false;
            if (this.checkBox6.Checked)
                val_bin[5] = true;
            else
                val_bin[5] = false;
            if (this.checkBox7.Checked)
                val_bin[6] = true;
            else
                val_bin[6] = false;
            if (this.checkBox8.Checked)
                val_bin[7] = true;
            else
                val_bin[7] = false;
            //afis_bin(x0, y0, w, nr_b, val_bin);
            afis_bin_bin_w(zona_desen, x0, y0, w, nr_b, val_bin, nume_b);
        }
    }
}

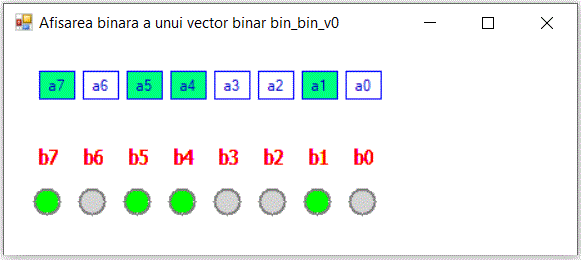

Rulam aplicatia, obtinem:

Aplicatii care folosesc valori binare

Aplicatie care utilizeaza functii logice

Sa utilizam cateva functii logice in diverse aplicatii grafice in spatiul System.
Sa realizam in Windows Forms Application o aplicatie care sa simuleze functionarea portii logice SI

namespace si
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }


        private void numericUpDown1_ValueChanged(object sender, EventArgs e)
        {
            Boolean a, b;
            a=System.Convert.ToBoolean(this.numericUpDown1.Value);
            b=System.Convert.ToBoolean(this.numericUpDown2.Value);
            this.label1.Text = System.Convert.ToString(System.Convert.ToInt32(a && b));
            this.label2.Text = System.Convert.ToString(a && b);
        }

        private void numericUpDown2_ValueChanged(object sender, EventArgs e)
        {
            Boolean a, b;
            a = System.Convert.ToBoolean(this.numericUpDown1.Value);
            b = System.Convert.ToBoolean(this.numericUpDown2.Value);
            this.label1.Text = System.Convert.ToString(System.Convert.ToInt32(a && b));
            this.label2.Text = System.Convert.ToString(a && b);
        }
    }
}

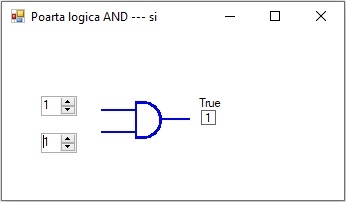

Dupa lansarea aplicatiei si stabilirea intrarilor la "1" ecranul aplicatiei arata astfel:

In urmatoarea aplicatie, vom introduce doi operanzi (a,b) sub forma binara vom face diverse operatii logice cu acesti operanzi si vom afisa rezultatul sub forma binara, folosind functia afis_bin_w , obtinuta din functia afis_bin in care s-au introdus obiectele pensule, creion, font in cadrul functiei.

namespace bin_int_v1
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        System.Drawing.Graphics zona_desen;
        int x0, y0, w;
        int nr_a = 0, nr_b = 0, nr_c = 0;
        UInt64 nr;
        string[] nume_b = new string[] {"c 0", "c 1", "c 2", "c 3", "c 4", "c 5", "c 6", "c 7"};
        private void afis_bin_w(Graphics desen, int px0, int py0, int bit_w, int nr_biti, string[] nume_biti, UInt64 nr)
        {
            System.Drawing.SolidBrush p_verde, p_rosie, p_gri;
            System.Drawing.Pen creion;
            System.Drawing.Font f_nina;
            p_verde = new System.Drawing.SolidBrush(System.Drawing.Color.Lime);
            p_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            p_gri = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
            creion = new System.Drawing.Pen(System.Drawing.Color.Gray, 2);
            f_nina = new System.Drawing.Font("Nina", 10);
            int x = px0 + bit_w;
            int y = py0 + bit_w;
            int i;
            for (i = nr_biti - 1; i >= 0; i--)
            {
                desen.DrawEllipse(creion, x - 1, y - 1, bit_w + 2, bit_w + 2);
                desen.DrawString(nume_biti[i], f_nina, p_rosie, x, y + 2 * bit_w);
                System.UInt64 bit = ((nr >> (i)) & 1);
                if (bit == 1)
                    desen.FillEllipse(p_verde, x, y, bit_w, bit_w);
                else
                    desen.FillEllipse(p_gri, x, y, bit_w, bit_w);
                x += 2 * bit_w;
            }
        }
        private void Form1_Load(object sender, EventArgs e)
        {
            zona_desen = this.CreateGraphics();
            x0 = 7;
            y0 = 100;
            w = 18;
        }
        private void timer1_Tick(object sender, EventArgs e)
        {
            nr_a=0;
            if (this.checkBox1.Checked)
                nr_a = nr_a + 1;
            if (this.checkBox2.Checked)
                nr_a = nr_a + 2;
            if (this.checkBox3.Checked)
                nr_a = nr_a + 4;
            if (this.checkBox4.Checked)
                nr_a = nr_a + 8;
            if (this.checkBox5.Checked)
                nr_a = nr_a + 16;
            if (this.checkBox6.Checked)
                nr_a = nr_a + 32;
            if (this.checkBox7.Checked)
                nr_a = nr_a + 64;
            if (this.checkBox8.Checked)
                nr_a = nr_a + 128;
            this.label1.Text = nr_a.ToString();

            nr_b = 0;
            if (this.checkBox9.Checked)
                nr_b = nr_b + 1;
            if (this.checkBox10.Checked)
                nr_b = nr_b + 2;
            if (this.checkBox11.Checked)
                nr_b = nr_b + 4;
            if (this.checkBox12.Checked)
                nr_b = nr_b + 8;
            if (this.checkBox13.Checked)
                nr_b = nr_b + 16;
            if (this.checkBox14.Checked)
                nr_b = nr_b + 32;
            if (this.checkBox15.Checked)
                nr_b = nr_b + 64;
            if (this.checkBox16.Checked)
                nr_b = nr_b + 128;
            this.label2.Text = nr_b.ToString();
            if(this.radioButton1.Checked)
                nr_c = nr_a & nr_b;
            if (this.radioButton2.Checked)
                nr_c = nr_a | nr_b;
            if (this.radioButton3.Checked)
                nr_c = nr_a ^ nr_b;
            this.label3.Text = nr_c.ToString();
            nr = Convert.ToUInt64(nr_c);
            afis_bin_w(zona_desen, x0, y0, w, 8, nume_b, nr);
        }
    }
}

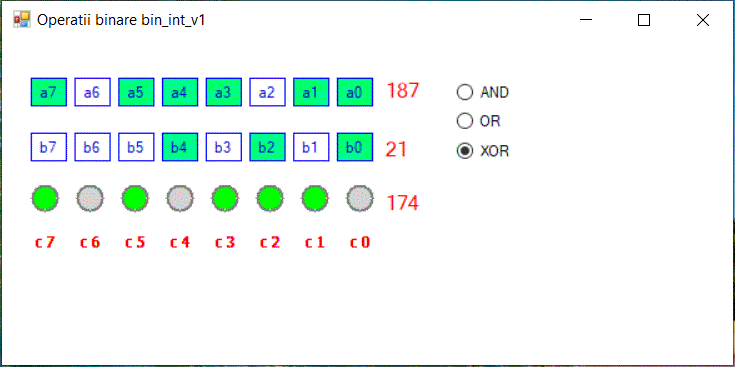

Rulam aplicatia, obtinem:

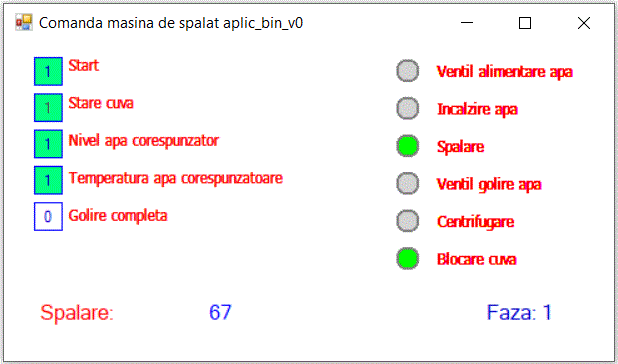

Simulare masina de spalat

     Utilizam elementele anterioare pentru a schita o aplicatie care comanda o masina de spalat.
     Vom plasa 5 elemente de tip checkBox pentru a simula intrarile configurate ca in aplicatia anterioara
     Vom plasa 3 elemente de tip Label
     Afisarea comenzilor se va face folosind o functie de tipul "afis_bin" care afiseaza valori binare sub forma de led-uri.
     Valoarea binara ce urmeaza a fi afisata va fi pastrata intr-un vector de tip binar in care se vor memora starile comenzilor.
     Pentru a lansa orice comanda, e suficient sa se seteze valoarea binara corespunzatoare din vectorul de tip bool[]: "leduri"
     Pentru afisare se apeleaza procedura afis_bin(int px0, int py0, int bw, int nrb, bool[] n) care are ca parametri pozitia la care se afiseaza (px0, py0), latimea bw, nr de biti afisati nrb si vectorul n de tip bool[] in care se pastreaza valoarea binara a bitilor de afisat.

namespace aplic_bin_v0
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        System.Drawing.Graphics zona_desen;
        System.Drawing.SolidBrush pens_rosie;
        System.Drawing.Font font_nina;
        int i, x0, y0, w, contor_sp = 0, faza = 0;
        const int nr_in = 5; //numarul intrari (butoane, contacte)
        // numele intrarilor
        string[] nume_in = new string[] {"Start", "Stare cuva", "Nivel apa corespunzator",
                                         "Temperatura apa corespunzatoare", "Golire completa"};

        const int nr_out = 6; //Numarul de iesiri (actionari)
        //UInt64 val;
        // numele Iesirilor
        string[] nume_out = new string[] {"Ventil alimentare apa", "Incalzire apa", "Spalare",
							              "Ventil golire apa", "Centrifugare", "Blocare cuva"};

        // Afisarea iesirilor sub forma de led-uri
        bool[] leduri = new bool[nr_out];

        private void afis_bin_bin_vw(Graphics desen, int px0, int py0, int bit_w, int nr_biti, bool[] vector_binar, string[] nume_biti)
        {
            System.Drawing.Pen creion;
            System.Drawing.SolidBrush pens_verde;
            System.Drawing.SolidBrush pens_rosie;
            System.Drawing.SolidBrush pens_gri;
            System.Drawing.Font font_nina;
            creion = new System.Drawing.Pen(System.Drawing.Color.Gray, 2);
            pens_verde = new System.Drawing.SolidBrush(System.Drawing.Color.Lime);
            pens_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            pens_gri = new System.Drawing.SolidBrush(System.Drawing.Color.LightGray);
            font_nina = new System.Drawing.Font("Nina", 10);
            int x = px0 + bit_w;
            int y = py0 + bit_w;
            int i;
            for (i = nr_biti - 1; i >= 0; i--)
            {
                desen.DrawEllipse(creion, x - 1, y - 1, bit_w + 2, bit_w + 2);
                desen.DrawString(nume_biti[i].ToString(), font_nina, pens_rosie, x + 2 * bit_w, y );
                if (vector_binar[i])
                    desen.FillEllipse(pens_verde, x, y, bit_w, bit_w);
                else
                    desen.FillEllipse(pens_gri, x, y, bit_w, bit_w);
                y += 2 * bit_w;
            }
        }
        private void Form1_Load(object sender, EventArgs e)
        {
            x0 = 280;
            y0 = 0;
            w = 15;
            for (i = nr_out - 1; i >= 0; i--)
            {
                leduri[i] = false;
            }
            this.checkBox1.Checked = false;
            this.checkBox1.Text = "0";
            this.checkBox2.Checked = false;
            this.checkBox2.Text = "0";
            this.checkBox3.Checked = false;
            this.checkBox3.Text = "0";
            this.checkBox4.Checked = false;
            this.checkBox4.Text = "0";
            this.checkBox5.Checked = false;
            this.checkBox5.Text = "0";
        }

        private void Form1_Paint(object sender, PaintEventArgs e)
        {
            zona_desen = this.CreateGraphics();
            pens_rosie = new System.Drawing.SolidBrush(System.Drawing.Color.Red);
            font_nina = new System.Drawing.Font("Nina", 10);
            i = 0;
            int y = 10;
            for (i = 0; i < nr_in; i++)
            {
                zona_desen.DrawString(nume_in[i], font_nina, pens_rosie, 50, y);
                y += 30;
            }
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            //zona_desen.Clear(this.BackColor);
            afis_bin_bin_vw(zona_desen, x0, y0, w, nr_out, leduri,nume_out);
            if (this.checkBox1.Checked) // Start
            {
                this.checkBox1.Text = "1";
                if (this.checkBox2.Checked)// Cuva
                {
                    this.checkBox2.Text = "1";
                    leduri[5] = true;
                    this.checkBox2.Enabled = false;
                    if (faza == 0)
                    {
                        this.label1.Text = "Masina porinita";
                        leduri[0] = true;// Ventil apa
                    }
                    if (this.checkBox3.Checked) // Nivel apa
                    {
                        this.checkBox3.Text = "1";
                        leduri[0] = false;// Ventil apa
                        leduri[1] = true;// Incalzire apa
                        if (this.checkBox4.Checked) // Temperatura corespunzatoare
                        {
                            this.checkBox4.Text = "1";
                            leduri[1] = false;// Incalzire apa
                            if (faza == 0)
                            {
                                this.label1.Text = "Spalare:";
                                leduri[2] = true;// Spalare
                                contor_sp = 100;
                                faza = 1;
                            }
                        }
                    }
                }
                else
                {
                    this.label1.Text = "Cuva deschisa";
                }
            }
            else
            {
                this.label1.Text = "Masina oprita";
                leduri[0] = false;
                leduri[1] = false;
                leduri[2] = false;
                leduri[3] = false;
                leduri[4] = false;
            }

            if ((contor_sp == 0) && (faza == 1))
            {
                leduri[2] = false;// Spalare
                this.label1.Text = "Golire apa";
                leduri[3] = true;// Golire apa
                faza = 2;
            }

            if (faza == 2)
            {
                if (this.checkBox5.Checked) // Golire completa
                {
                    this.checkBox5.Text = "1";
                    this.label1.Text = "Centrifugare:";
                    leduri[3] = false;// Golire apa
                    leduri[4] = true;// Centrifugare
                    contor_sp = 50;
                    faza = 3;
                }
            }

            if ((contor_sp == 0) && (faza == 3))
            {
                faza = 0;
                leduri[0] = false;
                leduri[1] = false;
                leduri[2] = false;
                leduri[3] = false;
                leduri[4] = false;
                leduri[5] = false;
                this.checkBox2.Enabled = true;
                this.checkBox1.Checked = false;
                this.checkBox1.Text = "0";
                this.checkBox2.Checked = false;
                this.checkBox2.Text = "0";
                this.checkBox3.Checked = false;
                this.checkBox3.Text = "0";
                this.checkBox4.Checked = false;
                this.checkBox4.Text = "0";
                this.checkBox5.Checked = false;
                this.checkBox5.Text = "0";
                this.label1.Text = "Gata spalare";
            }
            if (contor_sp > 0)
                contor_sp--;
            this.label2.Text = contor_sp.ToString();
            this.label3.Text = "Faza: "+faza.ToString();
        }
    }
}

Rulam aplicatia, obtinem:
